故障现象:刷写仪表系统,刷写完成后断蓄电池负极十分钟,上电检查发动机故障灯点亮及燃油量不显示的问题仍然存在,用诊断仪检查故障码为(P0147-00 碳罐通风阀控制电路开路)。
故障原因:发动机控制单元内部某电阻开路导致。
DTC列表:P0147-00
排查流程:

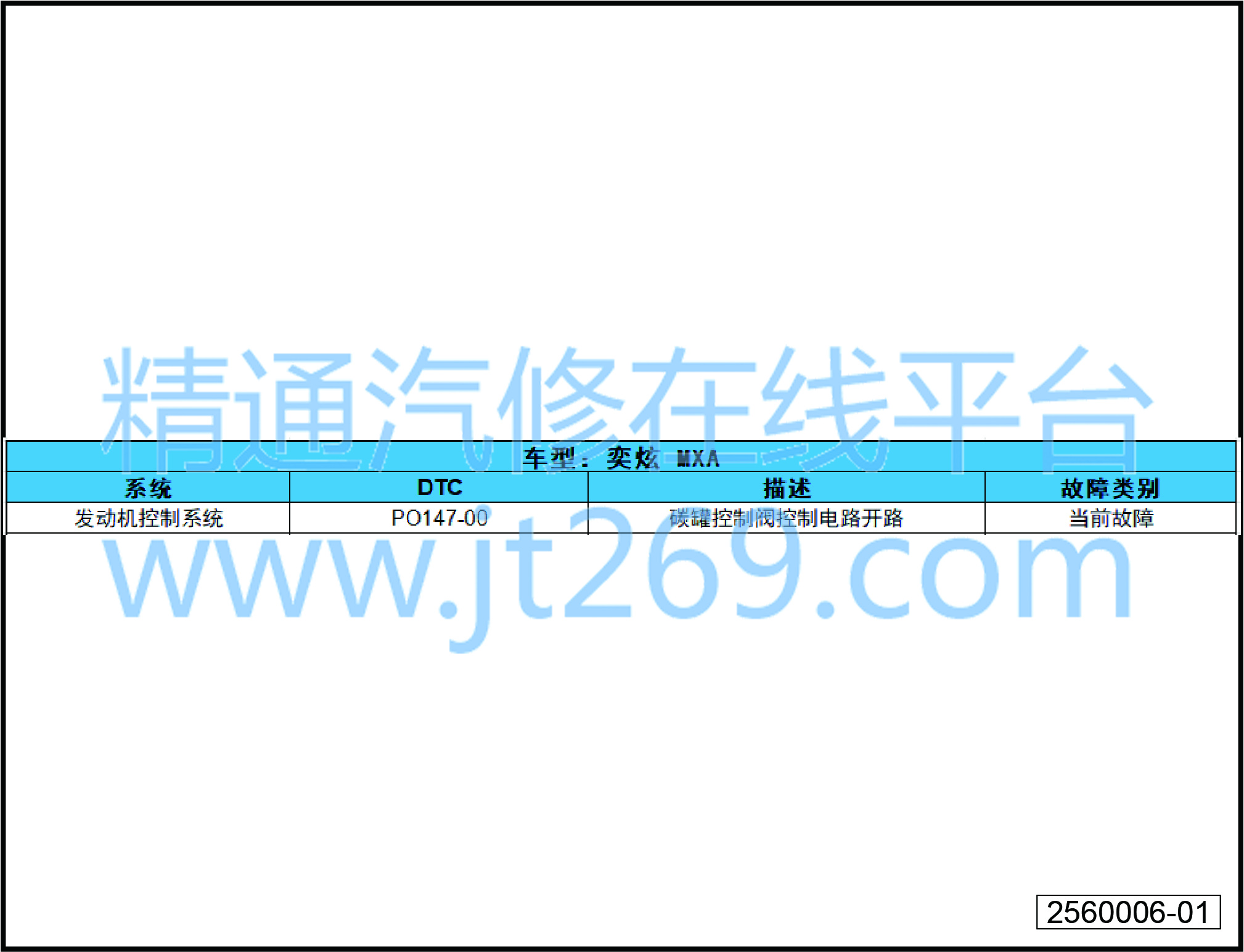

检查故障码状态。
A.诊断仪读取故障码P0147-00。
B.记录故障码并清除故障码,检查是否间歇性故障。
查找原因,确认故障点。
A.经过刷写仪表系统后诊断为(P0147-00碳罐通风控制电路开路)。
B.与备件互换,互换碳罐通风电磁阀、互换燃油泵总成、互换组合仪表,互换后仍然故障再现。

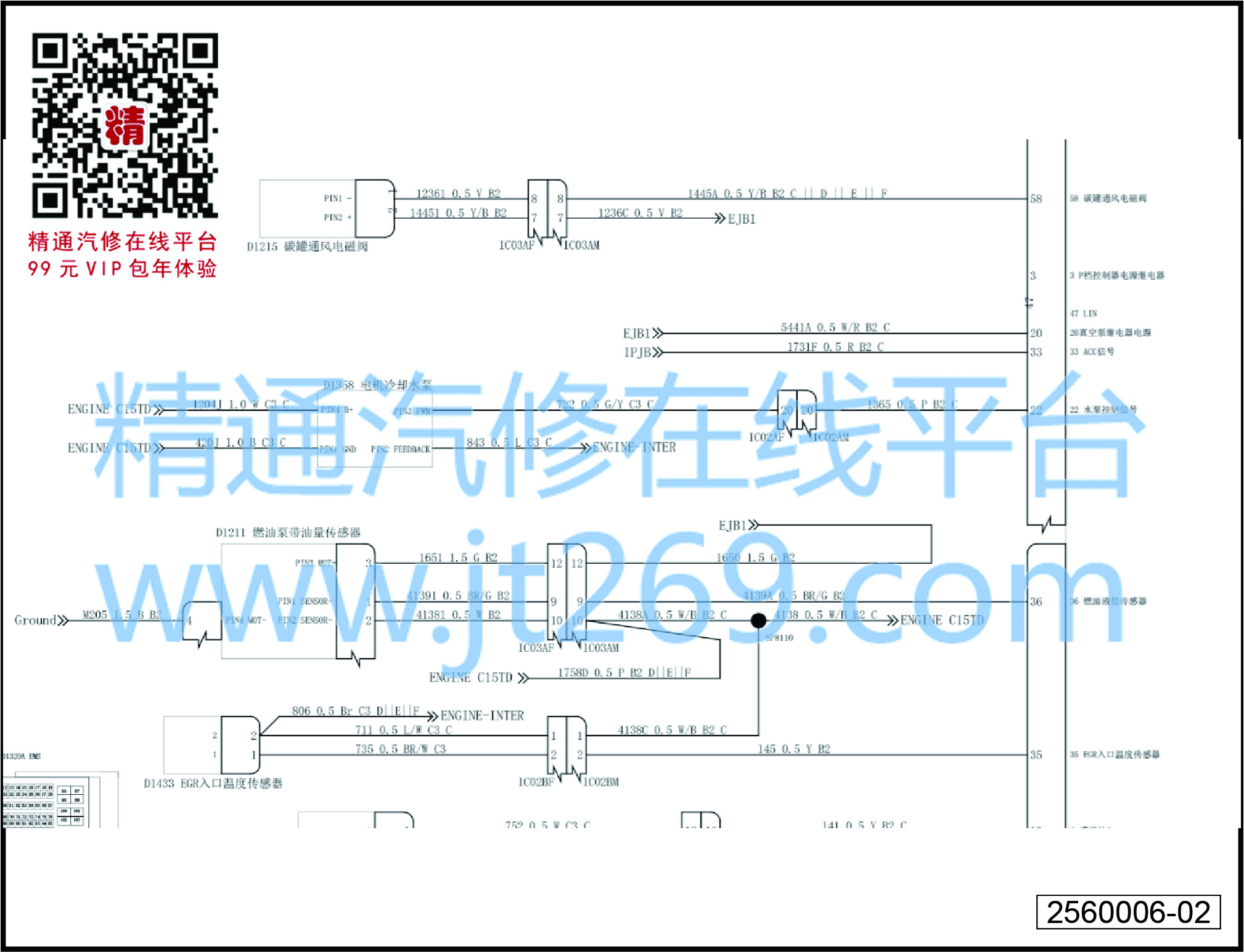

检查线束电路是否正常。
A.从碳罐通风电磁阀端子到座舱与前部线束连接处做通断检查(通断正常)。
B.从燃油油量传感器端子到座舱与前部线束连接处做通断检查(通断正常)。
C.座舱与前部线束连接处与发动机控制单元D1320A端子36号针脚处通断检查(通断正常)。
D.座舱与前部线束连接处与发动机控制单元D1320A端子58号针脚处通断检查(通断正常)。
E.碳罐通风电磁阀与燃油油量传感器负极通断检查(通断正常)。
确认更换件。
A.经过备件互换和线路检查后确认了维修故障件是(发动机控制单元),经判断可断定发动机控制单元内部某电阻开路导致。
确认故障是否消除。
A.连接故障诊断仪至诊断测试接口。
B.启动车辆至 ON 状态。
C.清除故障代码。
D.路试车辆至少 10min。
E.再次对控制系统进行故障代码读取,确认系统是否有故障代码输出。
