需要倒车影像校准的说明
    1．拆卸和安装倒车摄像头R189
    2．更换倒车摄像机系统控制单元J772
    3．车身后部或行李箱盖上进行事故维修工作后
    4．四轮定位后
    5．在前轴或后轴上进行维修后

    图像校正过程

    影像校准专用工具
    • VAG5052A诊断仪

    • VAS6350倒车摄像校准仪

    • VAS6350/1 左右桨状件

    • VAS6350/2倒车摄像校准红外线激光测距器

    校准过程及注意事项

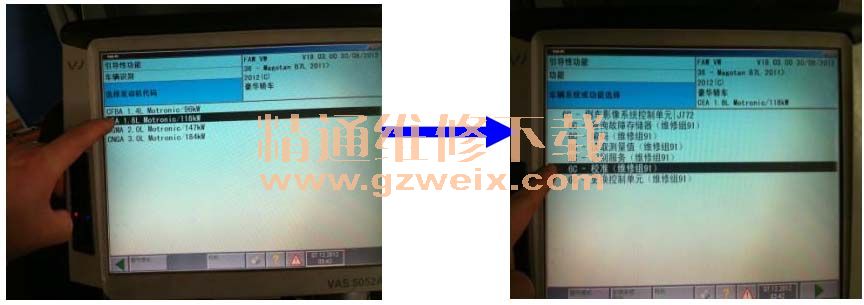

    1.打开VAG5052A诊断仪，选择引导性功能，选择国产数据FAW_VW车型选择Magotan B7L，进入6C倒车影像控制单元进行校准

    2.根据引导功能提示打开点火开关、挂入倒档 收音机显示屏上能清晰看到车后方物体（校准注意事项:车辆处于整备质量； 车内不允许坐人；油箱满箱；保持标准气压）

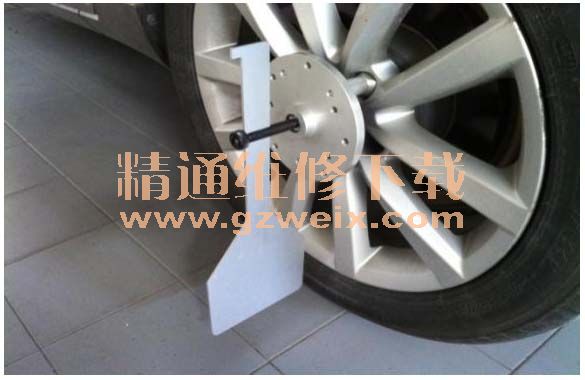

    3.将VAS6350/1安装到两后车轮上并保持垂直。

    利用安装在校准板上的激光发射器确定校准板和摄像头中心在同一轴线上

    4.把校准板放置距离两后轴，用VAS6350/1测量距离1500mm。

    5.按照引导功能提示进入下一步从收音机/导航显示单元上观察校准板表面是否有反光现象，能否清楚地分清校准板表面圆圈位置，反光会影像摄像头取景，观察校准板是否在静态指导线区域内

    6.按照引导功能提示进入下一步，输入摄像头中心到地面的高度B
