为推进节能减排,促进大气污染治理,报经国务院批准同意,财政部、发改委、工信部于2013年9月30日发布《关于开展1.6升及以下节能环保汽车推广工作的通知》,规定从2013年10月1日到2015年12月3日,国家继续实施1.6 L及以下节能环保汽车推广补贴政策(给予一次性3 000元定额补助,由生产企业在销售时兑付给购买者),但燃油消耗限值从原先的6.3 L/100 km降至5.9 L/100 km。为满足此燃油消耗限制,比亚迪汽车在473QE(1.5 L)发动机基础上,增加了一套起停系统,适用车型有F3、L3及速锐等。

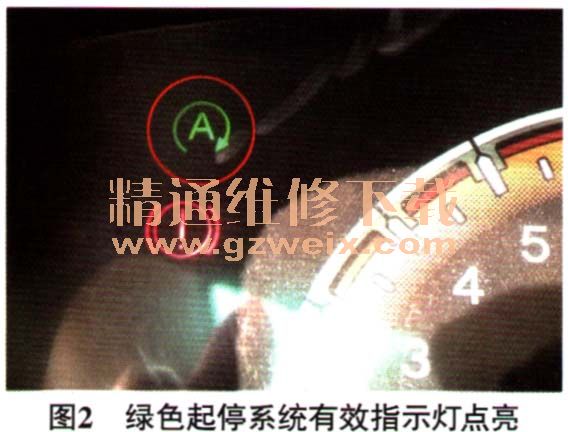

接通起停主开关,若满足起停系统的工作条件,组合仪表点亮绿色起停系统有效指示灯(图2),同时提示“起停系统已开启”;若不满足起停系统工作条件,组合仪表点亮白色起停系统无效指示灯(图3),同时提示“起停系统已关闭”。考虑到安全性及舒适性,起停系统正常工作涉及条件较多,如果了解这些条件,在诊断起停系统故障时,将会有的放矢。
1 发动机自动熄火的条件
发动机自动熄火必须同时满足表1所列条件。

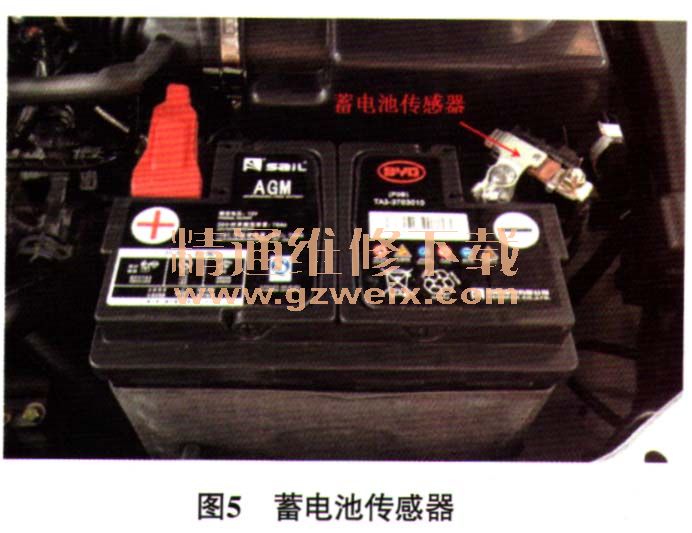

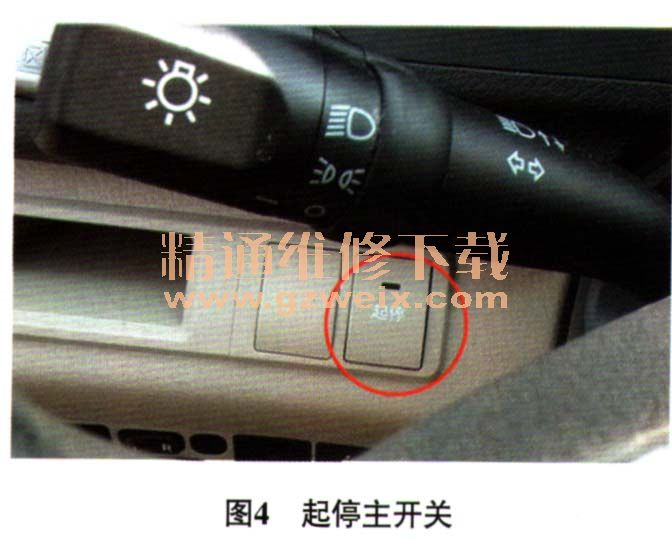

图4 图5
2 发动机自动启动的条件
在发动机自动熄火后,若满足以下任意一个条件,发动机会自动启动。
(1)踩下离合器踏板(手动挡车型)。
(2)当换挡杆位于D/R/M挡(自动挡车型)时,松开制动踏板。
(3)当换挡杆位TON挡(自动挡车型)时,踩下加速踏板。
(4)当换挡杆位于空挡(手动挡车型)或N挡(自动挡车型)时,关闭起停主开关。
(5)接通A/C开关。
(6)车速>4 km/h(出现溜坡)。
(7)蓄电池电量<60%。
(8)助力制动真空度<30 kPa。
(9)发动机冷却液温度<60℃。
3 起停系统功能中断

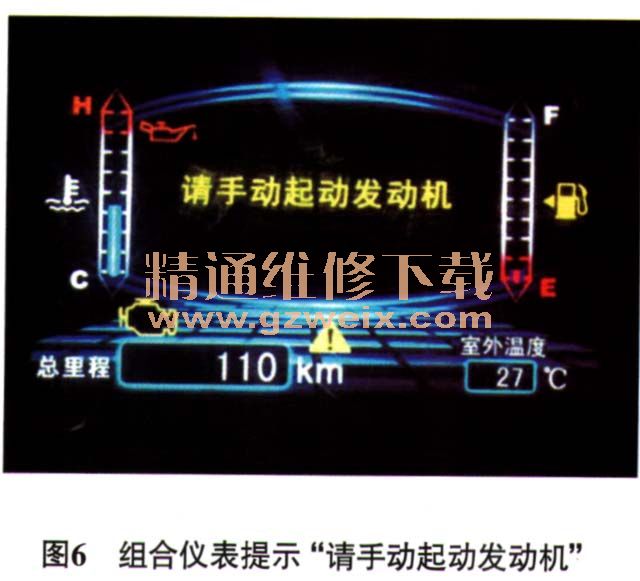

发动机自动熄火后,若打开驾驶人侧车门或发动机室盖,以及解开驾驶人侧安全带,起停系统功能中断,组合仪表提示“请手动启动发动机”(图6)。此时发动机将不会自动启动,只能手动启动。
