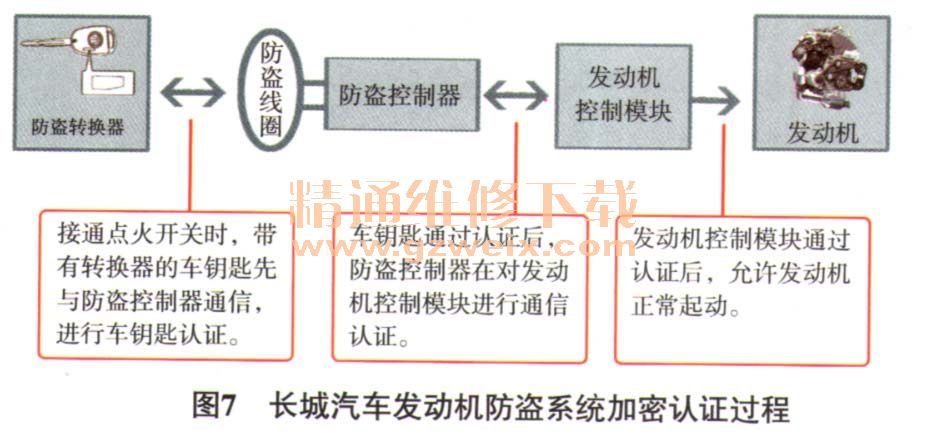

如图4所示,长城汽车发动机防盗系统分为德尔福防盗系统、上海实业防盗系统及联创防盗系统3种。如图5所示,3种发动机防盗系统均主要由防盗线圈、防盗转换器(安装在机械钥匙上)、防盗控制器、防盗指示灯及连接线束等组成。如图6所示,为3种发动机防盗系统对应的防盗控制器。如图7所示,3种发动机防盗系统均需要经过车钥匙(带防盗转换器)、防盗控制器和发动机控制模块三方的加密认证,才允许启动发动机。
1 德尔福防盗系统

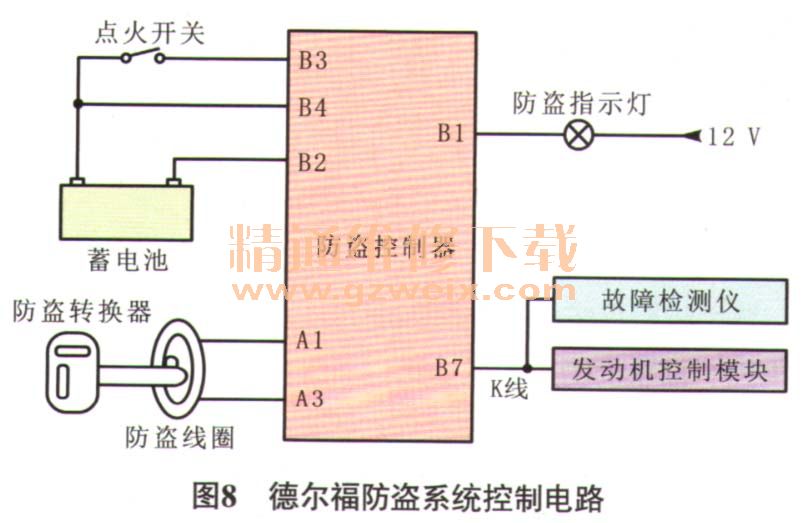

德尔福防盗系统控制电路如图8所示,防盗控制器与发动机控制模块间的加密认证,以及与故障检测仪的通信,均通过K线完成。德尔福防盗系统故障代码如表1所列。
2 上海实业防盗系统
上海实业防盗系统控制电路如图9所示,防盗控制器与发动机控制模块间的加密认证通过W线完成;发动机控制模块通过R线向防盗控制器发起请求信号;防盗控制器通过K线与故障检测仪通信。上海实业防盗系统故障代码如表2所列。
3 联创防盗系统

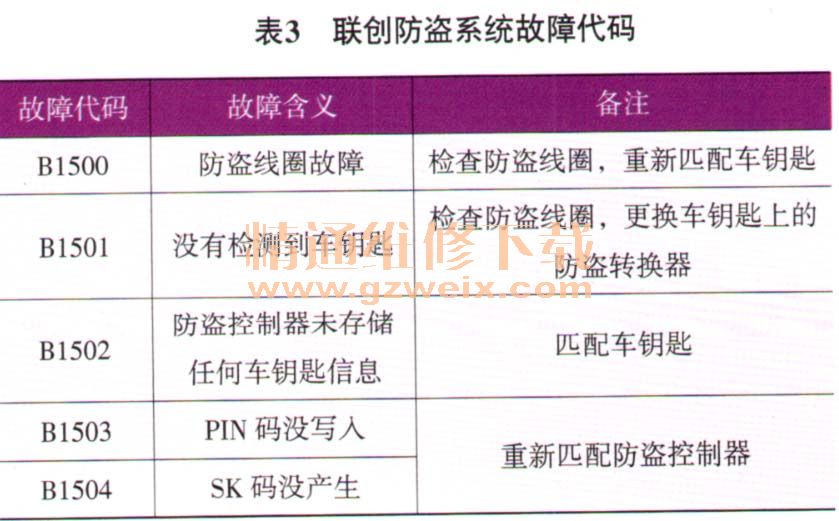

联创防盗系统控制电路如图10所示,防盗控制器与发动机控制模块间的加密认证通过W线完成;发动机控制模块通过R线向防盗控制器发起请求信号;防盗控制器通过K线与故障检测仪通信。联创防盗系统故障代码如表3所列。
