剖析路虎发现神行新技术亮点(上)
来源:汽车维修与保养  作者:佚名  2016-03-19 17:38:08

    路虎发现神行国产车型于2015年10月29日上市,该车型采用了一些前所未有的技术,本文将对此作以介绍。

    一、网络通讯
    1.网络拓扑图

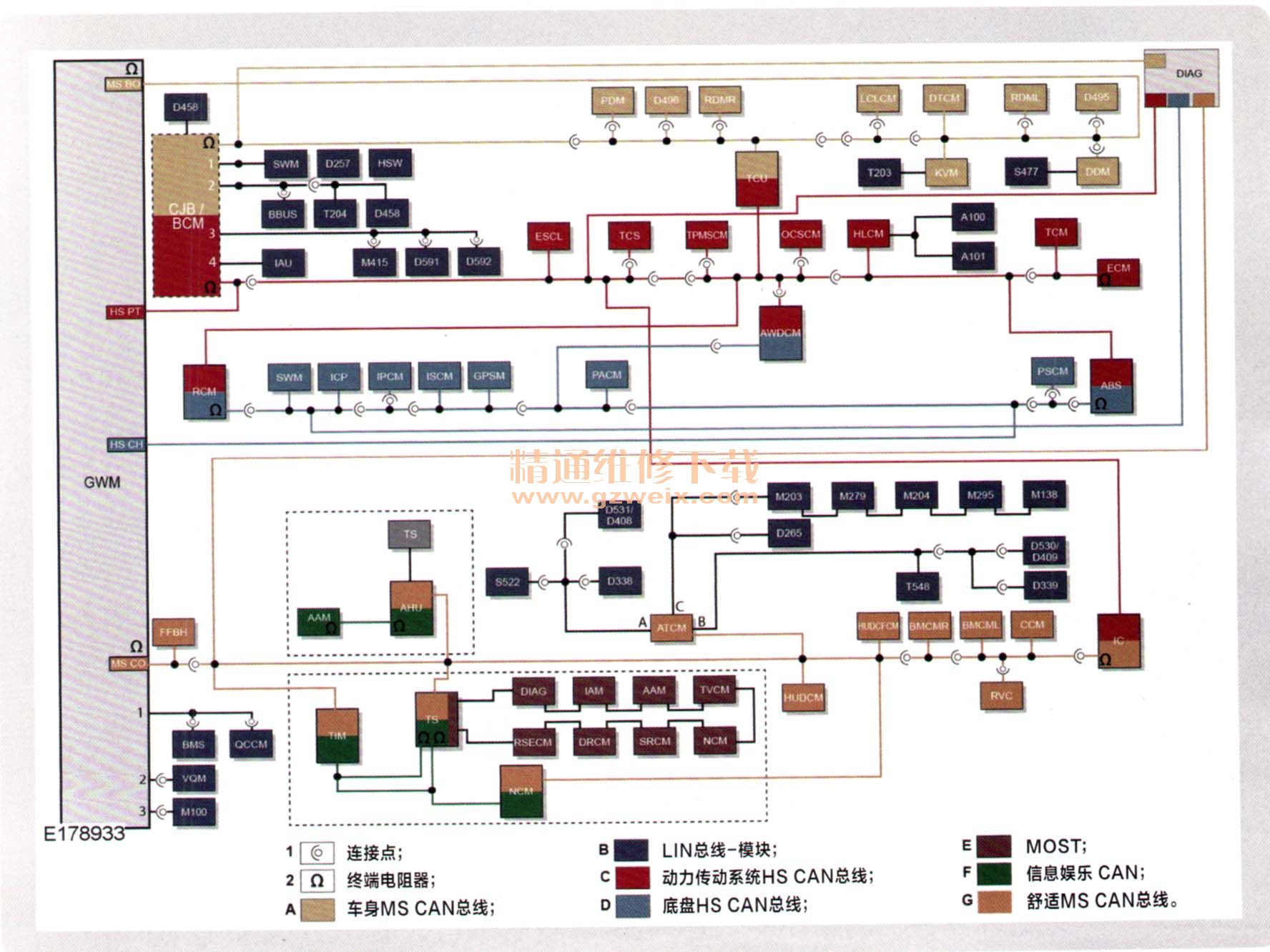

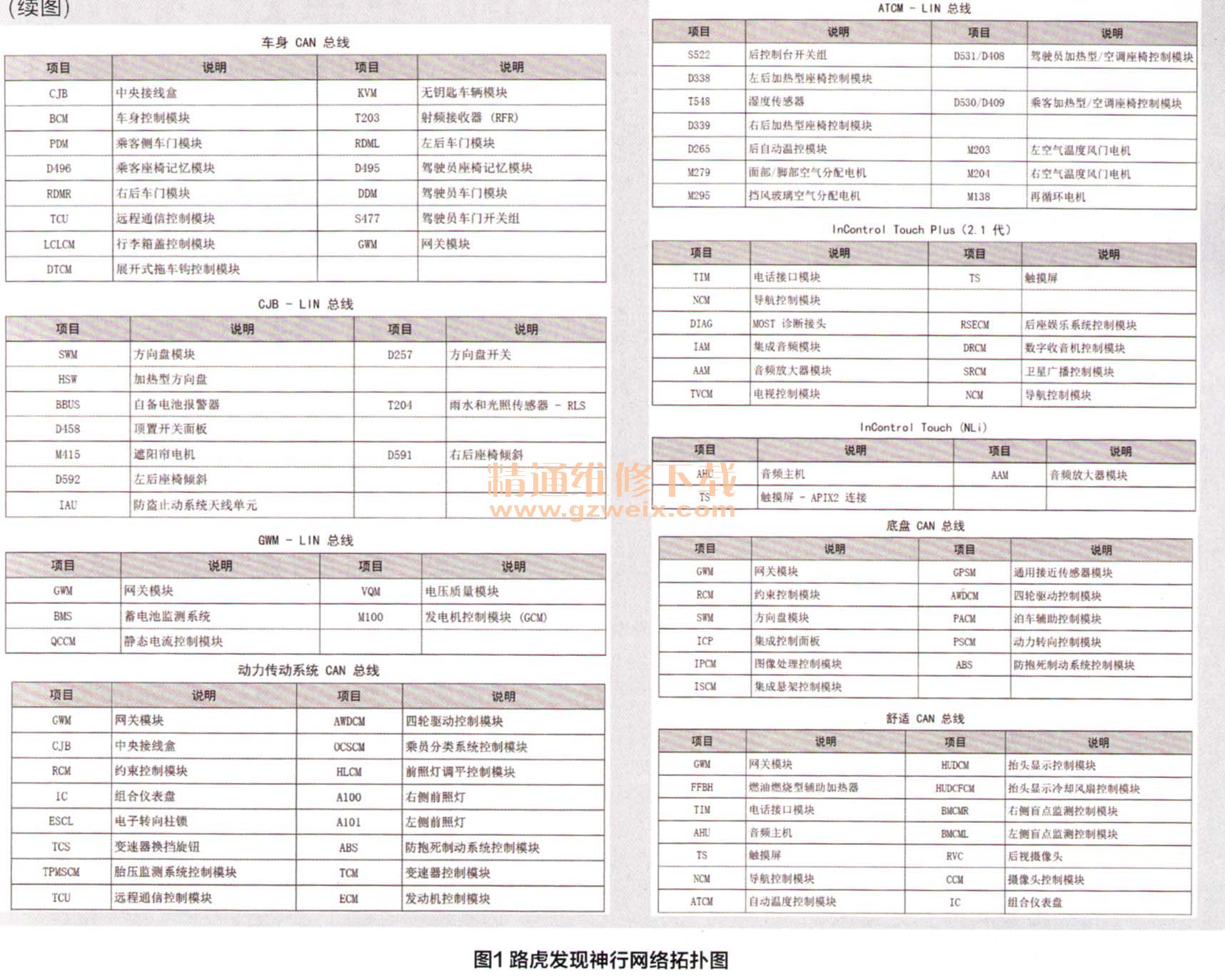

    路虎发现神行采用新一代的多路CAN总线系统,使用4个不同速度的独立总线网络,拓扑图如图1所示。控制模块被分成4组,安装到其相应的网络上,这4组网络分别是:①PT-HS CAN,动力传动系统;② CH-HS CAN,底盘;③BO-MS CAN,车身;④CO-MS CAN,舒适系统。

    2.终端电阻
    该车型每个网络架构均保留相同的双绞线,通过2个120Ω的
    3.诊断插座

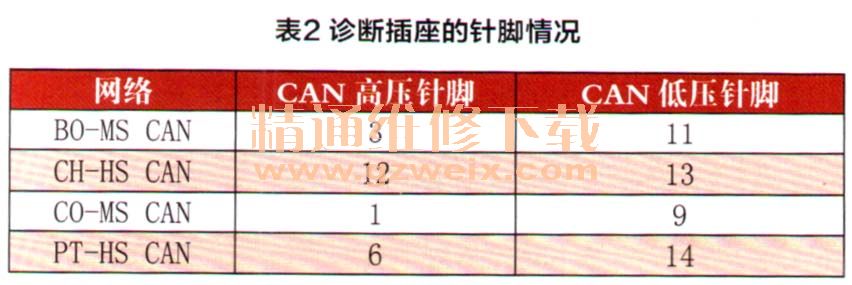

    该车型中网络通讯诊断插座的针脚情况列于表2。



    4.说明与操作
    该车型中每个网络都相互独立地运行,使各个网络的总线负载和稳定性得到了优化。为了增强车辆系统的功能,任何连接到CAN总线的控制模块均能够与连接到CAN总线的任何其他控制模块进行通信,而不论它们连接的是哪个网络。为了防止网络故障并降低网络负载,一些控制模块连接多个网络,一旦发生网络故障,控制模块仍可将基本数据传输到其他网络连接,这使得该网络上的模块能够正常运行。这些模块不负责将信息从一个网络传输到另一个网络,尽管它们有两个CAN连接,但网络仍被有效地分隔。
    网关的多CAN收发器允许同时连接所有网络。CPU能够执行多个信息筛选和信息存储缓冲。任何信息,不论运行速度或优先级如何,均可通过网关非常高效地从一个网络传输到另一个网络,同时对网络运行负载的干扰很小。
