汽车外廓尺寸检查可确认汽车有无改装、加装等不符合规定的情形，是汽车安全技术检验最重要的项目之一，是打击非法改装的重要手段，也是确保车辆生产一致性的重要举措。为了确保外廓尺寸检验数据不受人为因素干扰，2015年3月1日起实施的《机动车安全技术检验项目和方法》（GB 21861-2014）中要求对于重中型货车、专项作业车及挂车的外廓尺寸应使用自动测量装置，外廓尺寸自动测量装置检验装备从2017年3月旧起实施。2017年1月旧起实施的《道路运输车辆综合性能要求和检验方法》（GB18565-2016）中同样也要求对于在用道路运输车辆外廓尺寸进行检验时可采用专用设备进行自动测量。这样一来，国内检测设备生产企业纷纷研制开发汽车外廓尺寸检测仪，但是目前市场上的产品质量却鱼龙混杂、良劳不齐，汽车检验机构应选择满足什么技术标准的汽车外廓尺寸检测仪才满足标准要求呢？下面笔者从设备配置和检验软件两个方面进行探讨。

    1 设备配置
    汽车外廓尺寸检测仪由激光扫描雷达或光栅尺、监控摄像头、龙门架及控制系统等组成。车辆外廓尺寸自动测量仪采用智能光学测量仪器，安装于检测通道的龙门架上，可实现非接触检测。当受检车辆正直居中以3 km/h～5 km/h的速度行驶过检测通道后，检测仪对经过的车辆进行高速动态扫描，系统根据设备扫描车辆截面外轮廓分析瞬间计算出车辆的长度，并快速判断车辆外廓尺寸是否超限。
    依据《道路运输车辆综合性能要求和检验方法》（GB18565-2016）中条款6.3.2及《机动车安全技术检验项目和方法》（GB 21861-2014）中附录A外廓尺寸测量的要求，选配的汽车外廓尺寸检测仪应符合相关技术标准的要求。目前现行有效的标准为（（汽车外廓尺寸检测仪》OUT1012-2015）。

    1.1设备型号

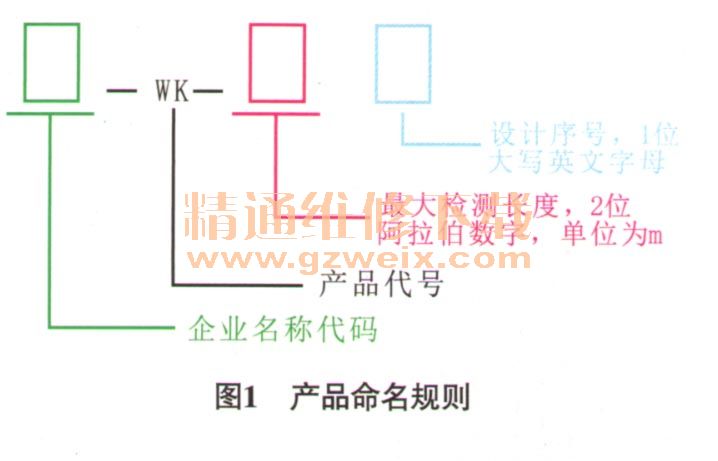

    依据《汽车外廓尺寸检测仪》（JT/T 1012-2015）的要求，其产品命名规则如图1所示，例如某企业设计生产的检测仪型号为XXXX-WK25A，其最大检测长度为25 m。在选配汽车外廓尺寸检测仪时一定要重视产品名中倒数第2位和第3位这两个数字，因为这两位数正是该检测仪的最大检测长度。

    验收产品时，要求产品标牌应包括下列内容：制造厂名称、产品名称及型号、商标、制造日期和出厂编号、产品的主要技术参数（长、宽、高）和执行标准编号。
    1.2设备精度要求
    《机动车安全技术检验项目和方法》（GB 21861-2014）中要求的外廓尺寸检测仪最大允许误差为11％或±20 mm，而《道路运输车辆综合性能要求和检验方法》（GB 18565-2016）中要求的外廓尺寸自动测量仪最大允许误差，长度为± 0.8％或±50 mm，宽度和高度为±0.8％或±20 mm。若检验机构同时承担车辆综合性能检验及安全技术检验业务，在选择设备时应注意设备精度应同时满足两个标准的要求。

    1.3数字显示装置
    数字显示屏应清晰显示被检车辆号牌及引导驾驶人操作提示语，并显示检验结果（车辆长度、车辆宽度及车辆高度，单位均为mm）。
