6．拆下前部登车口上的外部车门槛，不再需要外部车门槛；打开点火开关并将遥控钥匙存放在传输范围以外（最短2m），拆下内部车门槛，拆下外部车门槛区域内的密封框架，将外部车门槛从纵梁上压出，清洁外部车门槛的装配区域，黏合面必须无灰尘和油脂，如图10所示。

    7．分开左前或右前登车口区域的护边。
    8．向前折叠后部地板覆盖层。

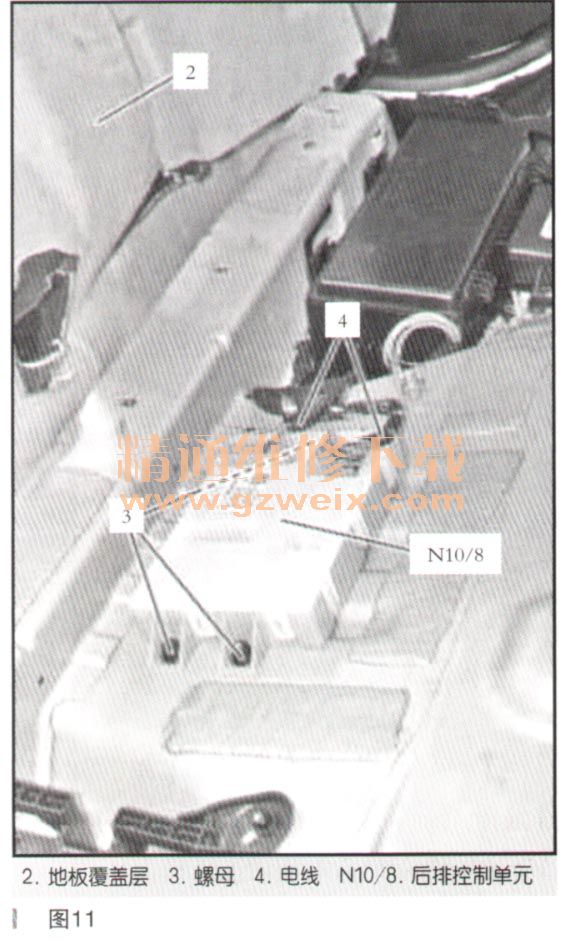

    9．拆下后排控制单元；拆下左后和右后座椅坐垫，拆下左后和右后靠背，拆下后车门门槛模制件，将地板覆盖层向前折，旋开螺母，将电气连接器从后排控制单元（N10/8）上的电线上分开，拆下后排控制单元（N10/8），如图11所示。

    以下的步骤为安装过程：
    10．加装左前照明登车护板（E17/47）和右前照明登车护板（E17/48）；以下所示工作程序针对车辆右侧，车辆左侧的工作程序与此类似。
    使用清洁剂清洁区域（A）中的接触面，如图12所示。待胶合区域必须无尘无油脂。

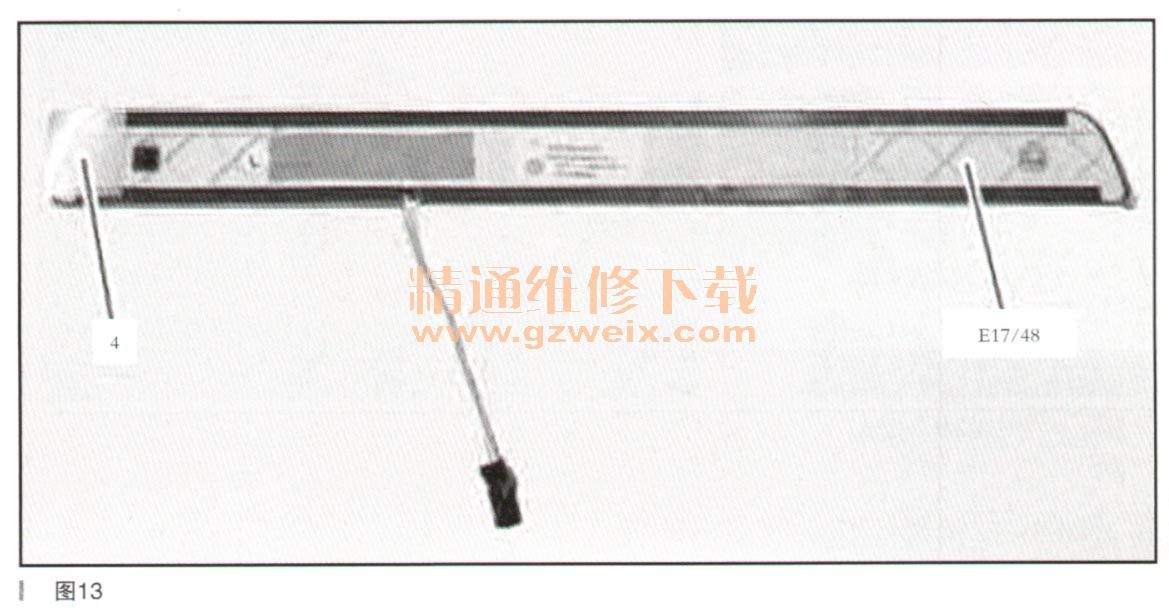

    自拔取器开始，从右前照明登车护板（E17/48）上拆下胶条防护箔，如图13所示。

    使右前照明登车护板（E17/48）与纵梁（13）对齐并固定。安装右前照明登车护板（E17/48）时，确保电线（6）不要扭结或弯曲。如图14所示在纵梁上方铺设电线（6）并用毛毡胶带（7）固定就位，稍后连接2针插头（5.2）。

      11．加装左前照明登车护板（ E17/47）和右前照明登车护板（E17/48）的线束。
    接线图，如图15所示。

    布线图，如图16所示。

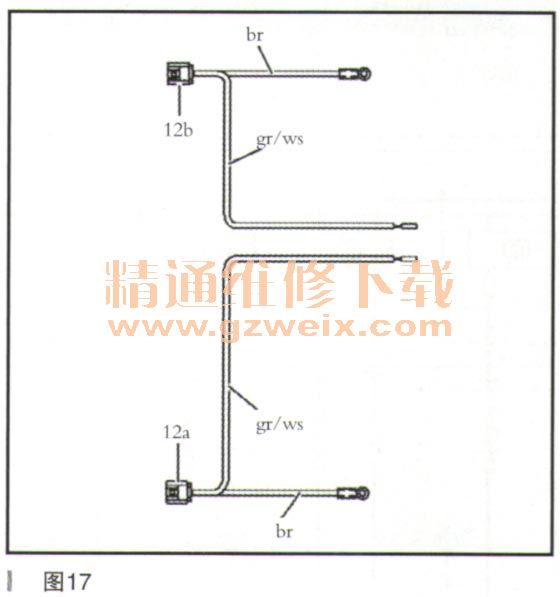

    如图17所示，从黑色2针连接器（ 12a、12b）开始，将灰色／自色线（GY/WH）和棕色线（BN）从供货范围中的线束中分出来。这两根分支线构成了左前照明登车护板和右前照明登车护板的线束。较长的线束将安装在驾驶员侧。
