拆下棕色线（BN）上现有的圆形电缆接头。不再需要圆形电缆接头。使用市售棕色线和电位分配器（14）延长各棕色线（BN）。使用民度2000mm且横截面积0.75mm2的市售棕色线。使用乘用车中基本线束修理包或辅助线束修理包中的电位分配器（14）。从黑色2针连接器（12a、12b）开始使用毛毡胶带分别缠绕灰色／白色线（GY/WH）和棕色线（BN），缠绕长度2100mm，如图18所示。
将左前照明登车护板（E17/47）的黑色2针插头与灰色／白色线和棕色线的黑色2针连接器相连，从而构成左前照明登车护板电气连接器（E17/47x1）。安装较长线束。如图19所示，将左前照明登车护板电气连接器（E17/47x1）卡入电缆管道的支架中。在左侧，将灰色／白色线和棕色线铺设到后部区域的左侧地板覆盖层下方。将灰色／白色线和棕色线铺设到电缆管道和左侧地板覆盖层之间，使用拉拔设备。将右前照明登车护板（E17/48）的黑色2针插头与灰色／白色线和棕色线的黑色2针连接器相连，从而构成右前照明登车护板电气连接器（E17/48x1）。将右前照明登车护板电气连接器（E17/48x1）卡入电缆管道支架中。在右侧将灰色／白色线和棕色线铺设到后部区域的右侧地板覆盖层下方。将灰色／白色线和棕色线铺设到电缆管道和右侧地板覆盖层之间。使用拉拔设备。
左后地板覆盖层，将两根灰色／白色线（GY/WH）都铺设到后排控制单元（N10/8）并用毛毡胶带固定到位。在所有情况下，都要在棕色线（BN）上安装直径6mm的圆形电缆接头。将两根棕色线（BN）铺设到右后座椅接地点（W17）并用毛毡胶带固定到位。将两根棕色线（BN）连接到右后座椅接地点（W17）。如图20所示。

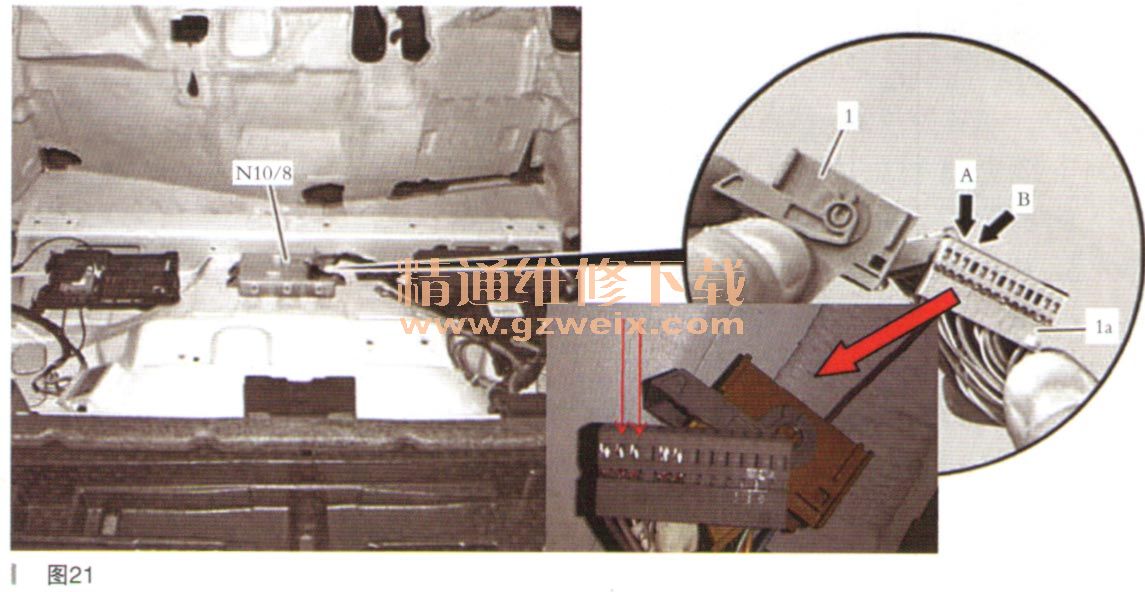

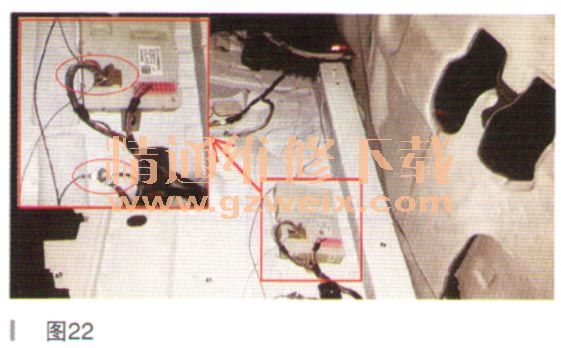

断开后排控制单元（N10/8）上的咖缠黄52针连接器（1）。将具有接入位“1”到“26”的灰色触点支架（1a）从咖喱黄52针连接器（1）上拆下。将左前照明登车护板灰色／白色线的左侧触点安装到灰色触点支架（1a）的触点空腔“12”中（箭头B所示）。将右前照明登车护板灰色／白色线的右侧触点安装到灰色触点支架（1a）的触点空腔“11”中（箭头A所示）。将灰色触点支架（1a）安装到咖顺黄52针连接器（1）中。将咖哩黄52针连接器（1）与后排控制单元（N10/8）相连。使用电缆扎带将灰色／白色线和棕色线固定到车辆线束上。搭接多余长度的灰色／白色线和棕色线，如图21～图23所示。
12．安装剩余零部件。
13．安装左前照明登车护板（ E17/47）和右前照明登车护板（E17/48）的防护箔。
14．安装其他剩余零件。
15．检验所有部件安装是否到位，执行功能测试，检查左前照明登车护板（E17/47）和右前照明登车护板（E17/48）的功能，打开前车门，启用左前照明登车护板（E17/47）和右前照明登车护板（E17/48）。以上就是加装的所有步骤。如有不妥之处，欢迎各位奔驰汽车界大师指正。
相关资料：2018年5月奔驰维修系统WIS
