车型:2018款宝马X3。
故障现象:车辆打开点火开关,仪表上发动机报警灯点亮,故障码为“481B01控制电压,燃油泵控制,过低”。
技术原理:宝马燃油泵有两种控制单元型号,控制单元的型号取决于燃油泵的结构类型。电动燃油泵可以作为带永久磁铁的直流电机控制,也可以作为带永久磁铁的无刷三相电动机控制,在三相电动机上,控制单元需要多个驱动程序,通过更改设码,可以驱动只有一种控制单元不同型号的电动燃油泵。发动机控制单元根据行驶工况和负载计算供用量,通过CAN线给电动燃油泵控制单元输送数据,控制燃油泵转速达到发动机需要的供油量。发动机没有燃油供给或供给不足,一般情况下可能是控制单元、高压油泵、低压油泵、继电器、线路、保险丝中的某一部分出现故障。
解决步骤:下面使用朗仁科技H6Pro汽车智能检测平台,演示2018款宝马X3电动燃油泵故障诊断。

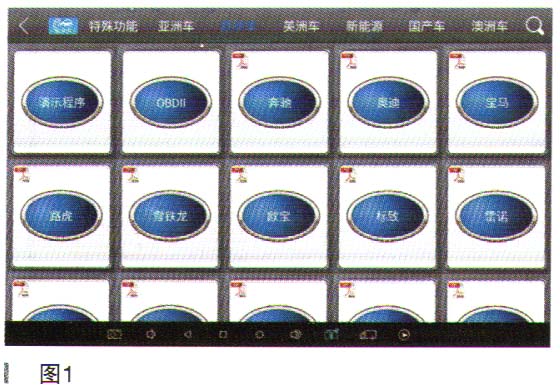

1.使用H6 Pro连接车辆,选择 “宝马”,下一步如图1所示。

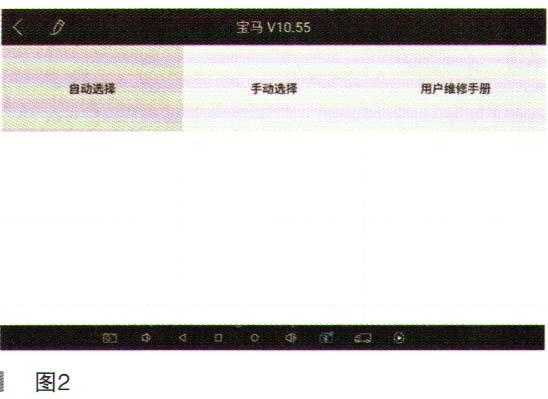

2.选择“自动选择”,确认车辆信息,下一步如图2所示。
3.选择“诊断”,下一步如图3所示。

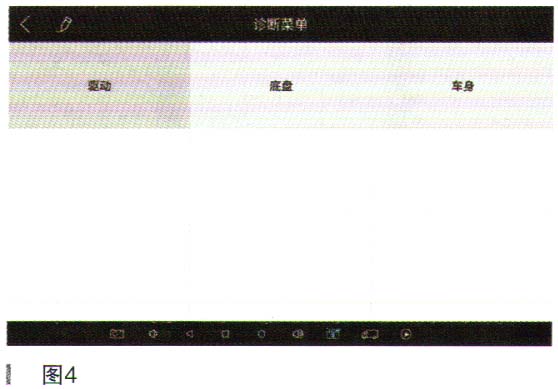

4.选择“驱动”,下一步如图4所示。
5.选择“电动燃油泵控制单元(EKP)”,下一步如图5所示。

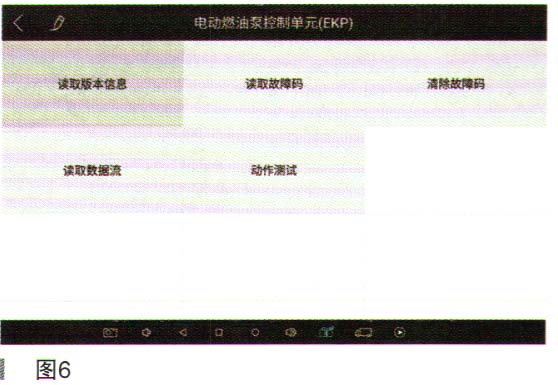

6.选择“读取故障码”,故障码为“481B01控制电压燃油泵控制过低”,根据故障码进入“维修资料”查找拆解位置、电路图等资料,下一步如图6所示。
page_break]
7.根据位置图找到电动燃油泵,电动燃油泵由燃油泵控制电子装置控制。燃油泵控制电子装置接收到来自数字式发动机电子伺控系一统(DME)的控制信号工作如图7所示。
8.燃油泵控制电子装置是一种电子控制装置,并非是控制单元,此燃油泵控制电子装置不是与总线相连的控制单元。数字式发动机电子伺控系统(DME)通过按脉冲宽度调制的信号与燃油泵控制电子装置进行通信如图8所示。
9.电动燃油泵是一种无刷三相电动机,燃油泵控制电子装置控制三相电动机,按脉冲宽度调制的信号也可用于诊断燃油泵控制电子装置,故障将存储在DME中。燃油泵控制电子装置接收来自碰撞安全模块(ACSM)的碰撞信号。前部配电器通过
总线端30B为燃油泵控制电子装置供电。在电动燃油泵失灵时,预计将出现以下情况:发动机控制单元(DME或DDE)内的故障记录组合仪表中的报警灯和指示灯亮起如图9所示。
10.根据故障码查找线路图,测试燃油泵,发现是燃油泵控制电子装置故障,如图10所示。
