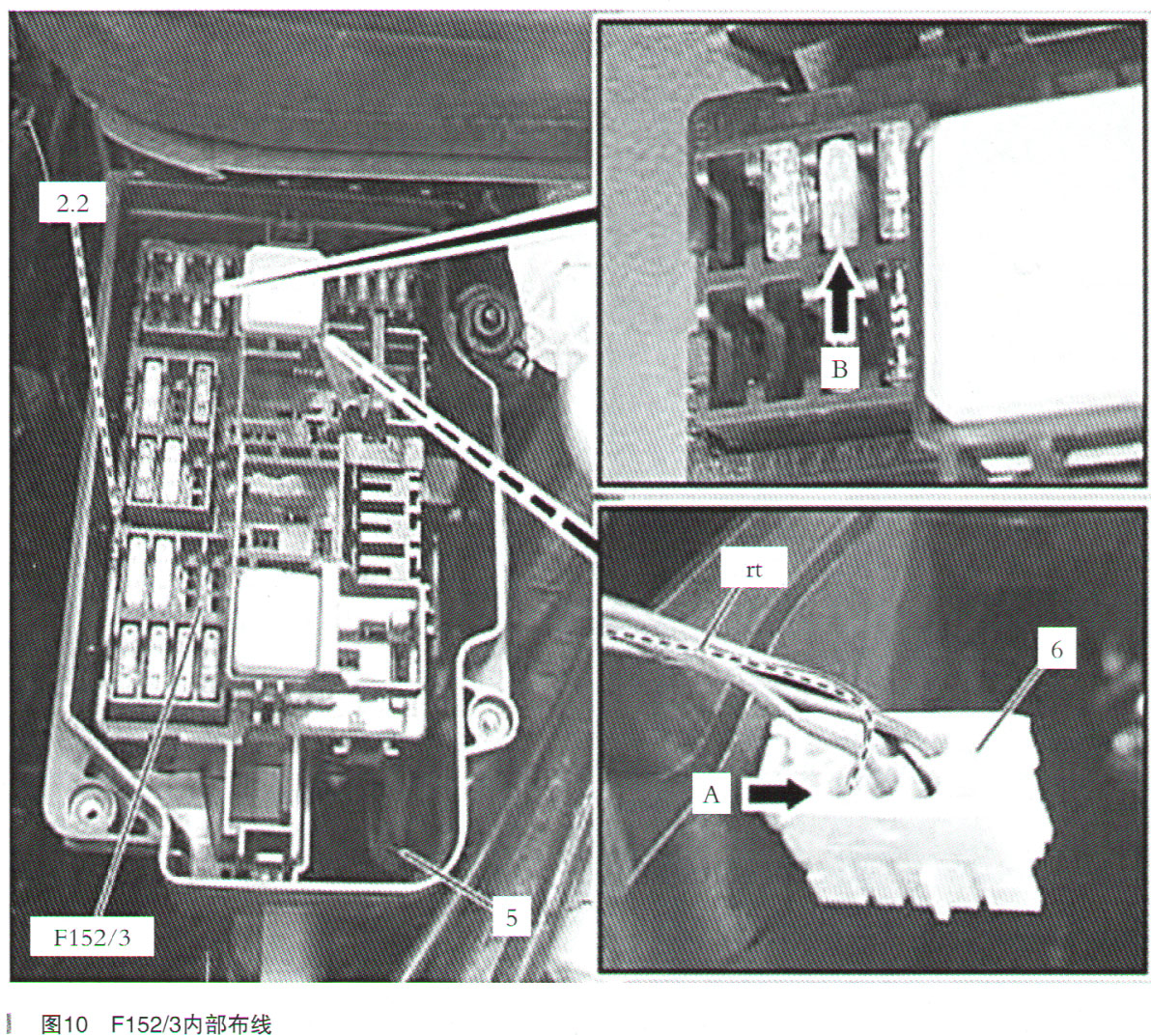

如图10所示，将红色线（rt）安装在白色10销触点插口（6）的电路6（箭头A所示）中。分配存储在发动机舱保险丝和继电器模块（F152/3）上。将发动机舱保险丝和继电器模块（F152/3）插入支架（5）。观察垫圈（2.2）和红线（rd）的线路。将额定值为5A的保险丝插入插槽128（箭头B所示）。

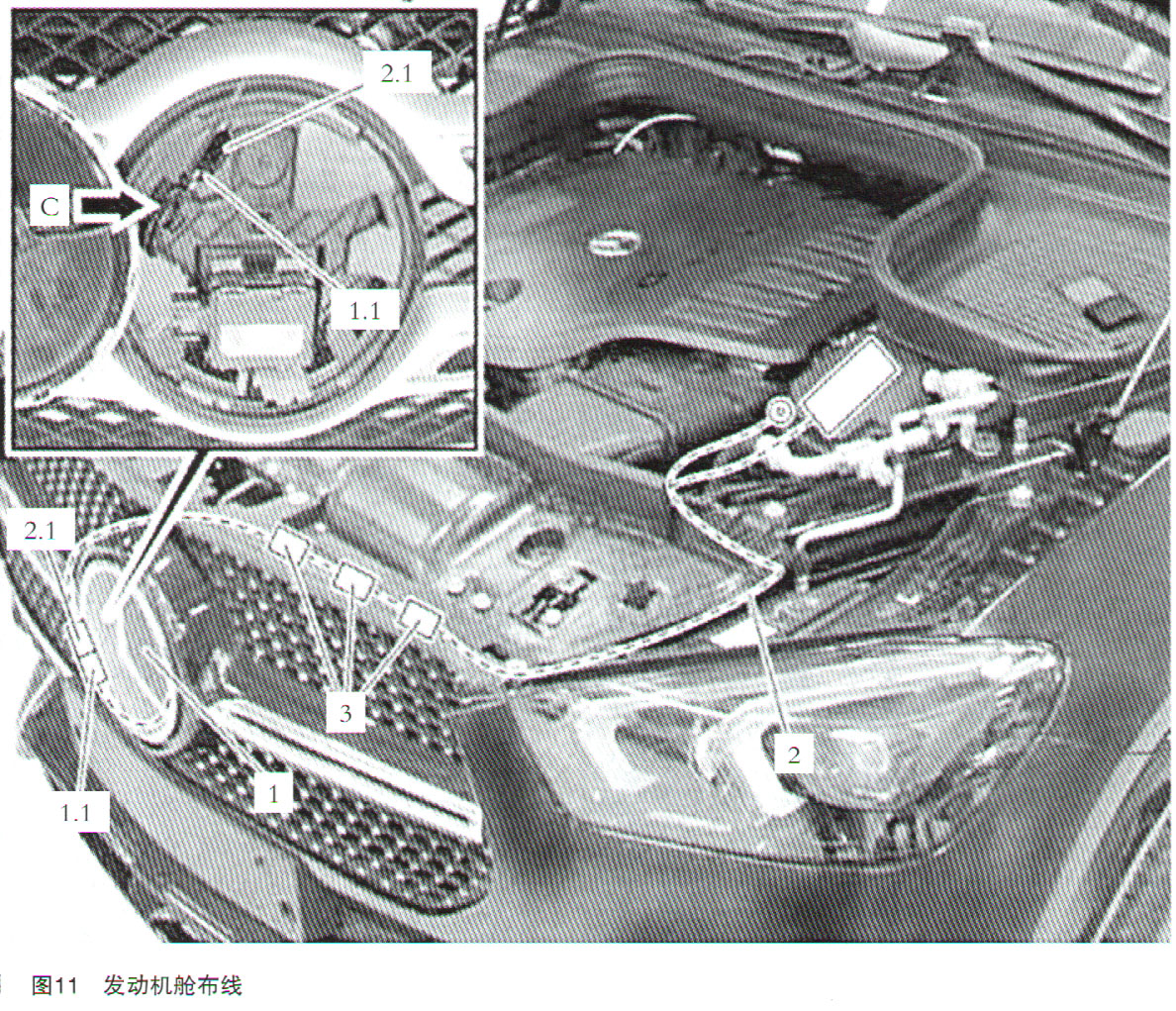

     （6）如图11所示，将前照明式梅赛德斯三叉星徽（1）的黑色2销插头（1.1）与照明式梅赛德斯三叉星徽线束（2）的黑色2销触点插口（2.1）连接；将所制造的电气连接器固定到带电缆扎带的雷达感测器支架（箭头C所示）上；将前照明式梅赛德斯三叉星徽线束（2）用弹簧夹（3）固定到位；使用电缆扎带将前照明式梅赛德斯三叉星徽线束（2）的延长线和黑色2销触点插口（2.1）与黑色2销插头（1.1）固定到位。

    确保雷达感测器未被加装的部件遮盖。否则，限距控制系统增强版或驾驶辅助组件可能会出现故障；使用电缆扎带将发动机舱中前照明式梅赛德斯三叉星徽线束（2）的延长线捆扎到系列线束。

    7．安装前照明式梅赛德斯三叉星徽（1），如图11所示。

    8．安装其他零件。

    9．检验所有部件安装是否到位，执行功能检查。开启点火开关时，前照明式梅赛德斯三叉星徽（1）开启，如图1所示。以上就是加装的所有步骤。如有不妥之处，欢迎各位汽车界大师批评指正。
