新款奔驰GLS450加装前部带照明的梅赛德斯三叉星徽
来源:汽车维修技师  作者:佚名  2020-06-20 10:30:54

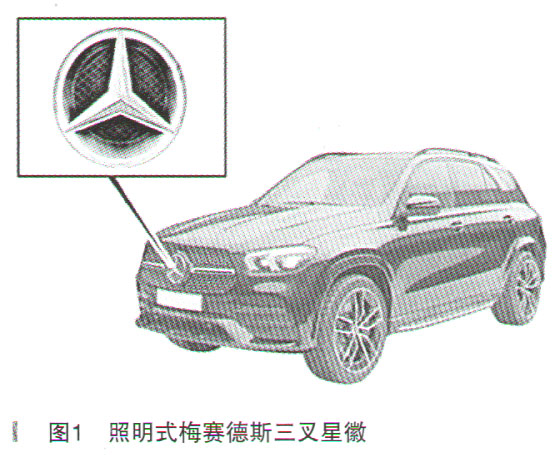

     加装说明:本文和大家分享一下2020年上市的新款奔驰GLS450加装前部带照明的梅赛德斯三叉星徽(如图1所示)的方法和步骤。此加装文档适用于奔驰型号为167.1、本文以新款GLS450为例进行介绍。

    加装步骤:此步骤总体来说分为两大类,即拆卸和安装,那么我们先来说拆卸部分:

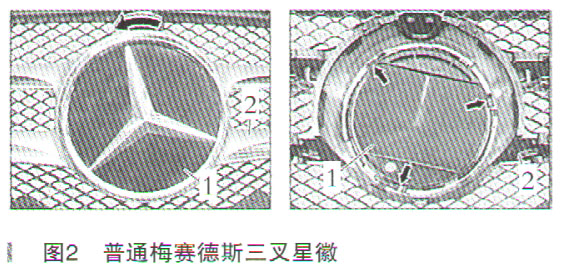

    1.拆下原来的梅赛德斯三叉星徽。不再需要拆下的原来的梅赛德斯三叉星徽。如图2所示,沿箭头方向将梅赛德斯三叉星徽(1)转动约15°,然后将其从散热器格栅(2)上拆下。

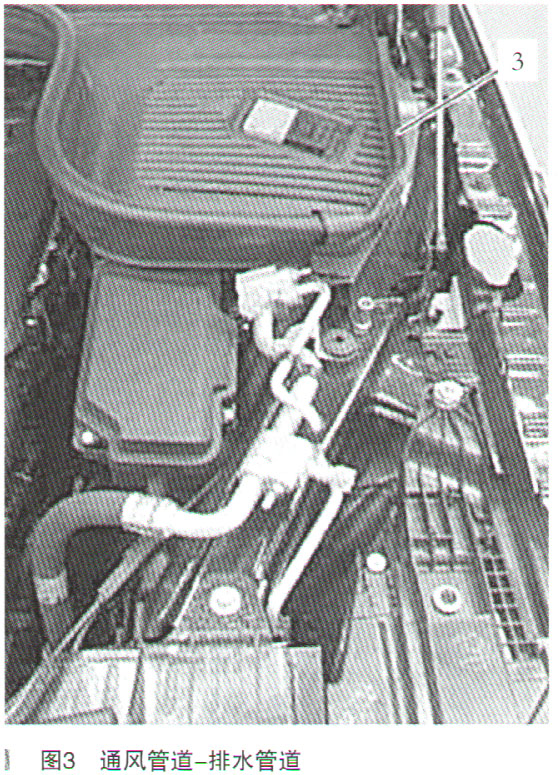

    2.拆下通风管道/排水管道(3)。如图3所示。
    3.如图4所示,松开发动机舱保险丝和继电器模块(F152/3)并在保持管路连接的情况下放到一旁。不要断开发动机舱保险丝和继电器模块上的电线。
    4.如图4所示,松开螺母(9)并释放支架(5)。
    以下的步骤为安装过程:

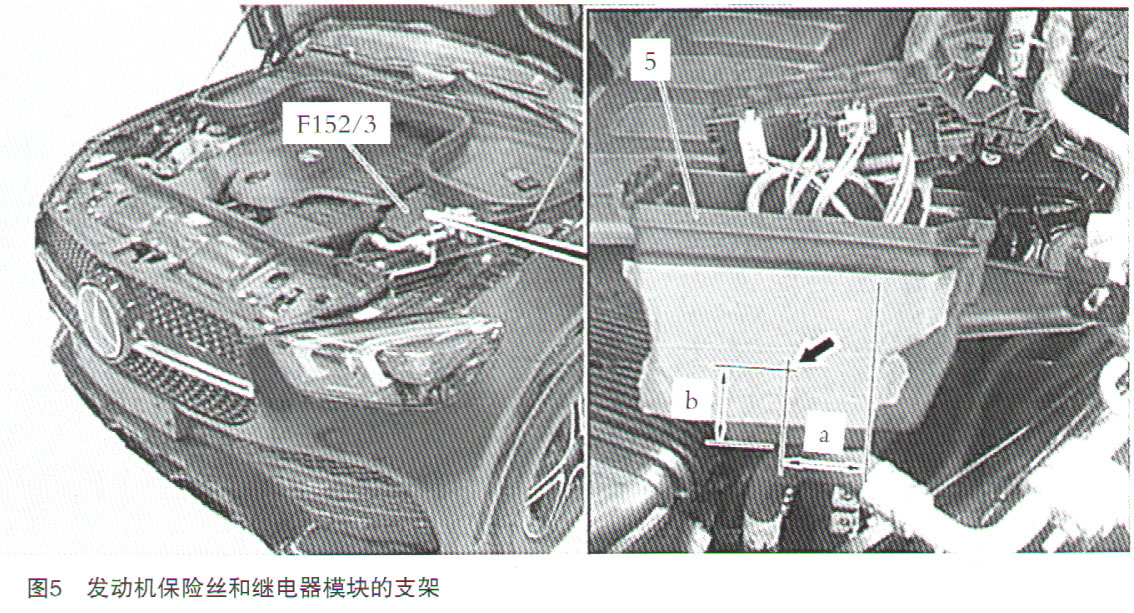

    5.如图5所示,准备好发动机舱保险丝和继电器模块(F152/3)的支架(5),以加装前照明式梅赛德斯三叉星徽的线束。
