新款奔驰GLB260加装前部发光三叉星徽
来源:汽车维修技师  作者:佚名  2020-10-01 08:16:01

    加装说明:本文和大家分享一下新上市的新款奔驰GLB260加装前部发光三叉星徽(如图1所示)的方法和步骤。此加装文档适用于奔驰型号为247.646/647/651,除了代码233[车距车速自动调节系统增强版(DISTRONIC PLUS)],本文以新款奔驰GLB260为例进行介绍。
    加装步骤:此步骤总体来说分为两大类即拆卸和安装,那么我们先来说拆卸部分。

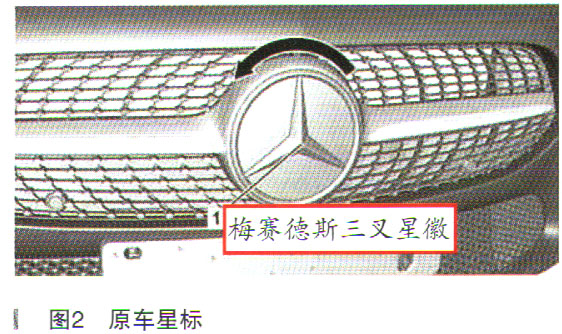

    1.如图2所示,拆下散热器格栅中的梅赛德斯三叉星徽。不再需要拆下的原车的梅赛德斯三叉星徽。逆时针转动(如箭头所示)梅赛德斯三叉星徽(1)并小心取下。

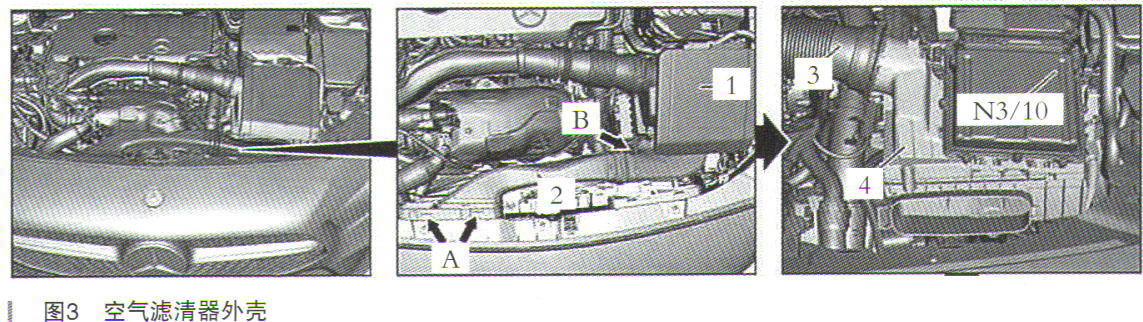

    2.如图3所示,完全拆下空气滤清器外壳并将其连同接线一起放到一旁。注意不要将空气滤清器外壳的上部与空气滤清器外壳的下部分开。

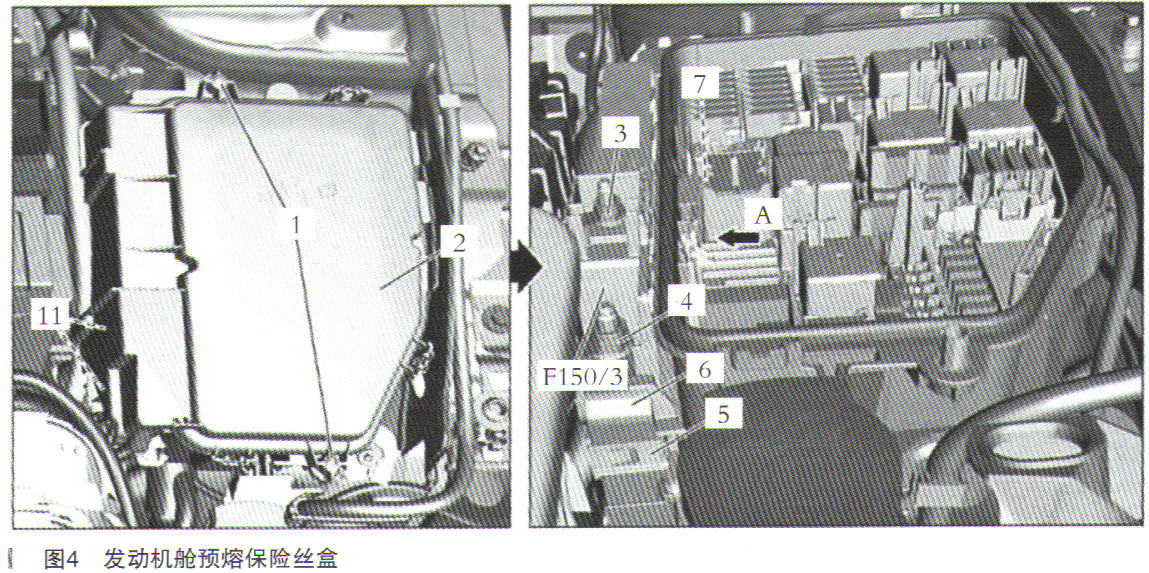

    3.如图4所示,将发动机舱预熔保险丝盒从发动机舱保险丝和继电器模块上拧松并拆下。注意在发动机舱预熔保险丝盒处,将电线从上方断开。不要从侧面和下方断开电线。一定要分开车载电网蓄电池的接地线。
    4.将发动机舱保险丝和继电器模块从支架上解开、松开并抬起,然后放到一旁。注意不要将电线从发动机舱保险丝和继电器模块上断开。
    以下的步骤为安装过程:

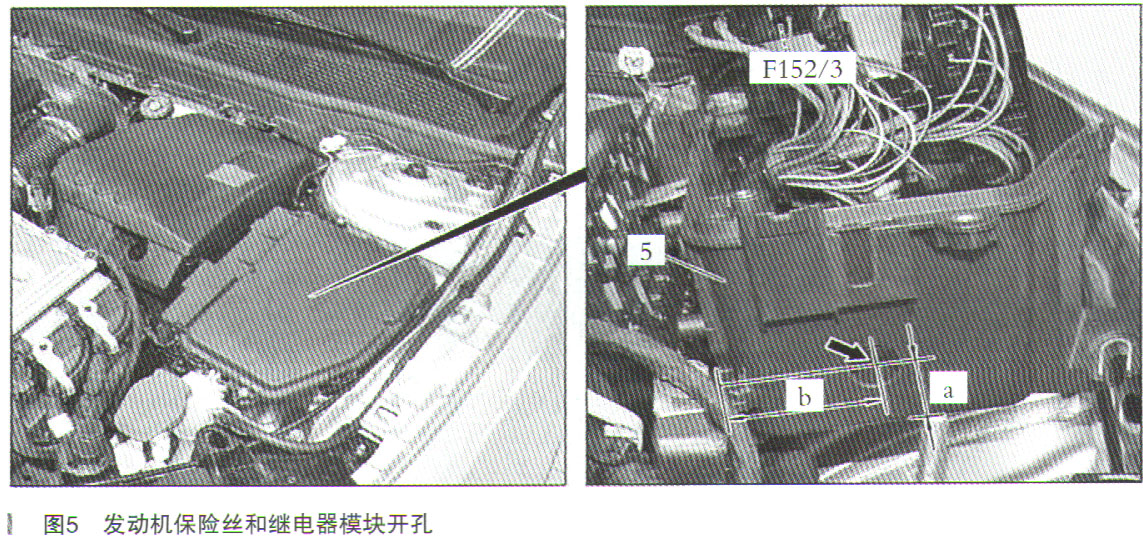

    5.准备发动机舱保险丝和继电器模块的支架,以便为前部照明式梅赛德斯三叉星徽(1)加装线束。如图5所示,根据尺寸(a、 b),标记在支架(5)上的孔中心点。尺寸:a=30mm(1.18英寸);
b=60mm(3.36英寸)。在标记点(箭头)钻一个直径为18mm(0.71英寸)的孔。注意钻孔时不要钻过深。否则,可能会损坏发动机舱保险丝和继电器模块(F152/3)或线束。去除孔两边的毛刺。清除钻屑。
