JB-881型调幅/调频立体声收音、放音汽车音响,无论是收音还是放音。R声道声音有时正常,有时无声。此故障出现无一定规律,有时可长时间正常使用,有时一使用就出现上述现象。
分析思路:

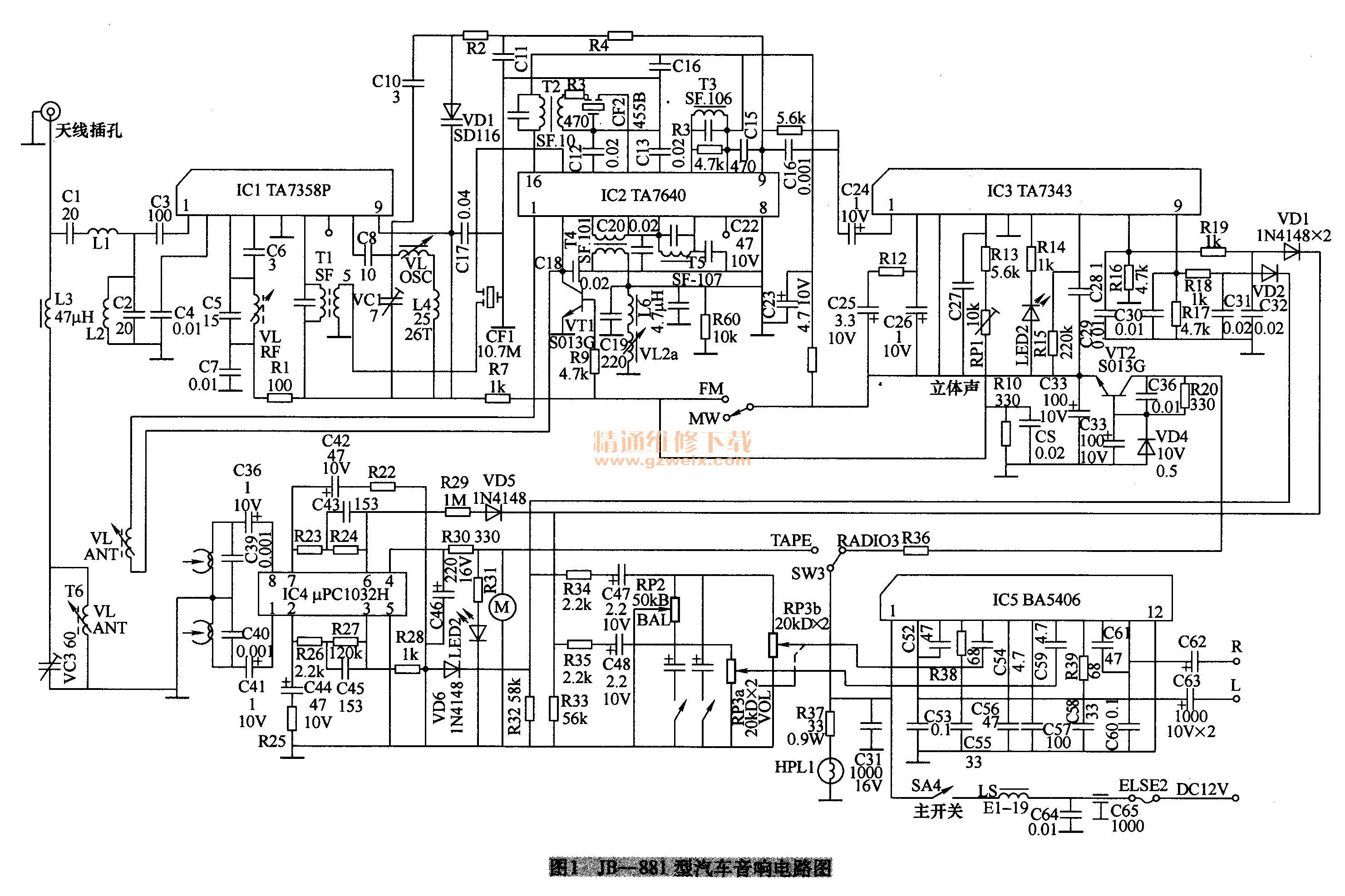

该机以五块集成电路为主构成,相关电路如图1所示。其中IC1(TA7358P)是调频头集成电路;IC2 (TA7640 )为调频中放、调幅高放、混频、本振、鉴频和检波电路;IC3(TA7343 )为立体声解码集成电路;IC4 ([LPC1032H)为双声道均衡放大集成电路;IC5(BA5406)为双声道音频功率放大集成电路。
该机收音电路输出的信号从IC3⑧、⑨脚输出,经R18、R19和两只隔离二极管VD1、VD2后加至R34、R35电阻的左端;放音电路输出的信号从IC40③、⑥脚输出,经R28和VD6、R29和VD5隔离元件也加到R34、R35电阻的左端。由此可见,R34、R35电阻及其以后的音调、音量控制电路和功率放大电路是收音和放音的共用电路。
该机功率放大电路IC5的内部是由两组相同的功放电路构成,其供电电源为一组供电,且取自输入的12VDC电压。由于该机左声道收音和放音无问题,说明IC5的供电电压是正常的,故障仅出在右声道收音和放音的共用电路上。
这部分电路的信号流程通路为收音或放音电路送来的R声道音频信号,加到R35电阻的左端,经C48耦合电容耦合、音量控制电位器RP3 a调节以后,再经C59耦合电容耦合,送到IC5⑧脚进入IC内的功率放大电路进行放大,放大后的信号从11脚输出经C62电容耦合,去推动扬声器发声。
出现无声故障,应重点检查上述信号流程通路中的各元件。但从故障的另一个特征,即收音或放音有时正常、有时无声来看。估计是该信号流程中有元件虚脱焊,或其特性不良呈时好时坏状引起的。
检修方法:
1.判断故障的大概部位
通电开机,在故障出现时,用手握螺钉旋具金属部位,用其头部去碰触R35电阻左端,扬声器内无干扰声;往后碰触音量电位器RP3a中间滑动头引脚,扬声器内仍然无干扰声。由此说明,故障出在功率放大电路。
2.检查音频功率放大电路

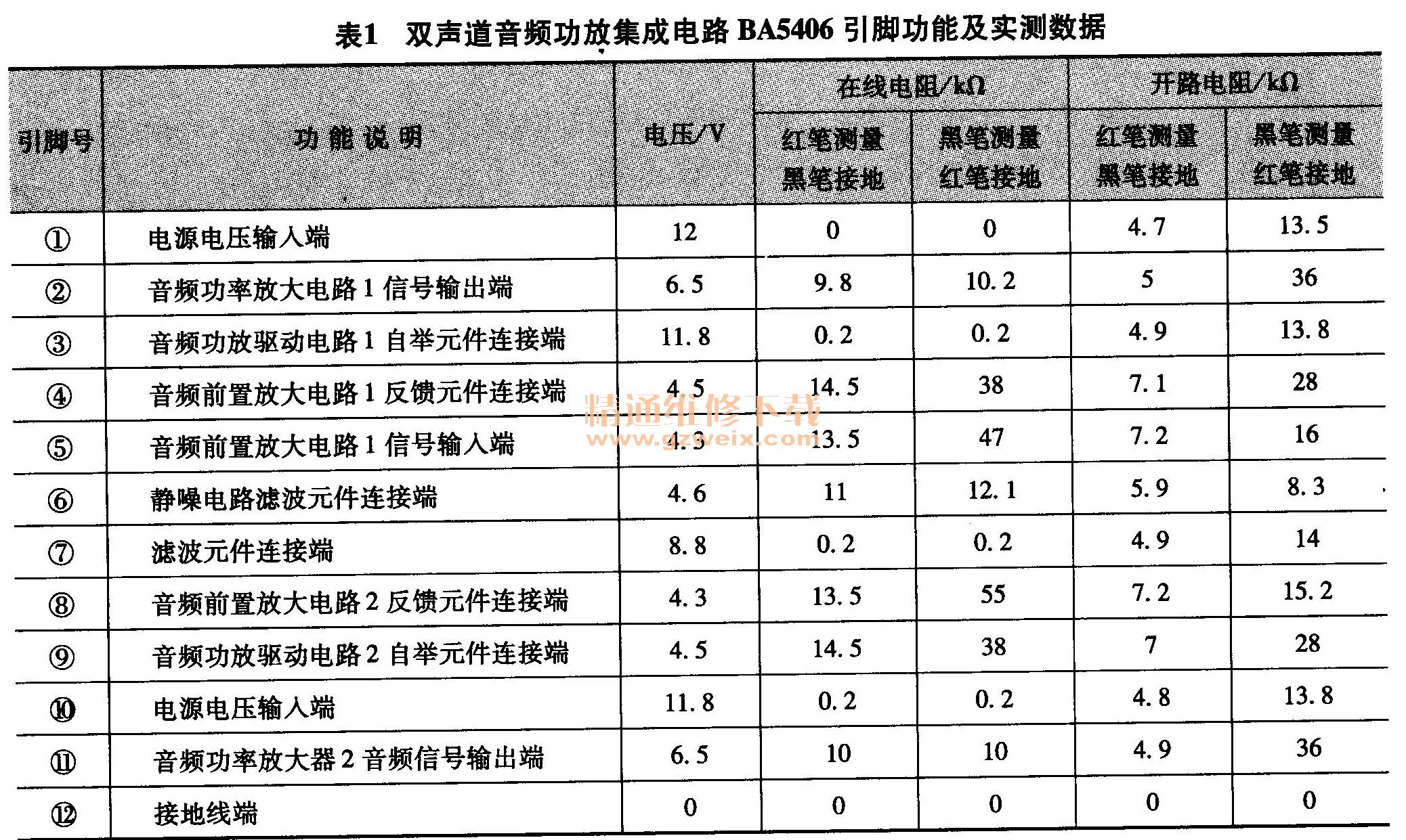

(1)判断IC5的直流通路是否正常。在故障出现时,测得IC5各引脚电压基本正常(IC5集成块各引脚功能及实测数据见表1)。由此说明,IC1的直流通路无问题,问题可能出在信号的交流通道电路中。
(2)检查右声道的交流信号通路。对交流信号通路的检查,主要应检查电容是否失效或接触不良。先用螺钉旋具金属柄轻敲电路板,故障时而出现(或时而消失),时而正掌(或时而出现),说明故障可能是因接触不良引起的。
对IC5集成块及其周围的元件采用按压、拨动的方法进行检查,结果发现,当拨动IC5 11脚外接电容C62时,右声道扬声器声道时有时无。
关机后,仔细检查C62电容的两焊点,未发现其有虚、脱焊现象,将其拆下来进行检查,当用万用表夹紧测量时,其充放电现象正常;稍一放松夹紧的表笔时则表针指示为∞(即无充放电现象)。由此说明,该电容内部元件有接触不良现象。
3.故障处理
用一只1000 μF/10V的铝电解电容焊上后,右声道收、放音正常稳定,故障排除。
维修总结:
集成电路IC5 (BA5406)的11脚是右声道功率放大电路信号输出端,输出的信号经C62电容耦合后去推动扬声器发声。由于C62电容内引脚呈接触不良状,当其接触着时,IC5 11脚的信号就经其推动扬声器发声,当其接触不着时,IC5 11输出的信号就会在此处阻断,右声道扬声器中就无声,由于C62电容的这种状态是不稳定的,随振动、音量等的影响呈随机状,故而造成了上述现象。另外,这种故障有时还会是由音量电位器RP3 a接触不良引起的。
