一、汽车音响电路的维护
1.更换熔丝

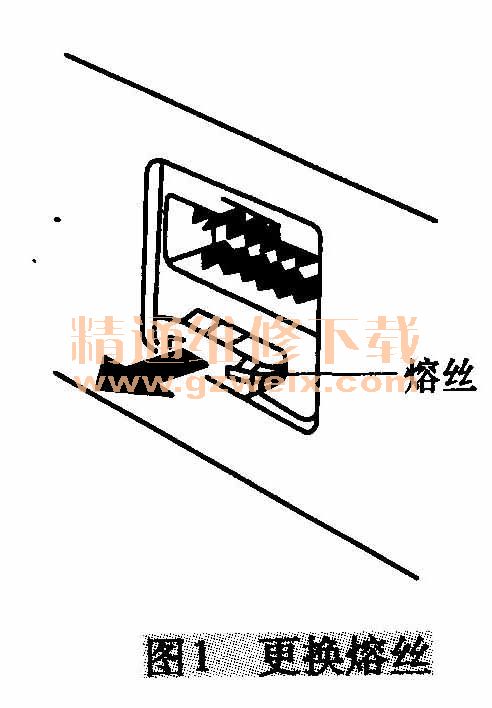

更换熔丝时,必须使用与损坏的熔丝上标明的电流额定值相一致的新熔丝,熔丝的更换方法如图1所示。
如果熔丝是被烧断的,应先检查电源连接线,然后更换熔丝;若更换后又被烧断,则可能内部有故障,请迅速咨询专业技术人员。
应特别注意:不要使用超过机器上熔丝电流额定值的熔丝代换,否则可能损坏机器。
2.清洁插接器

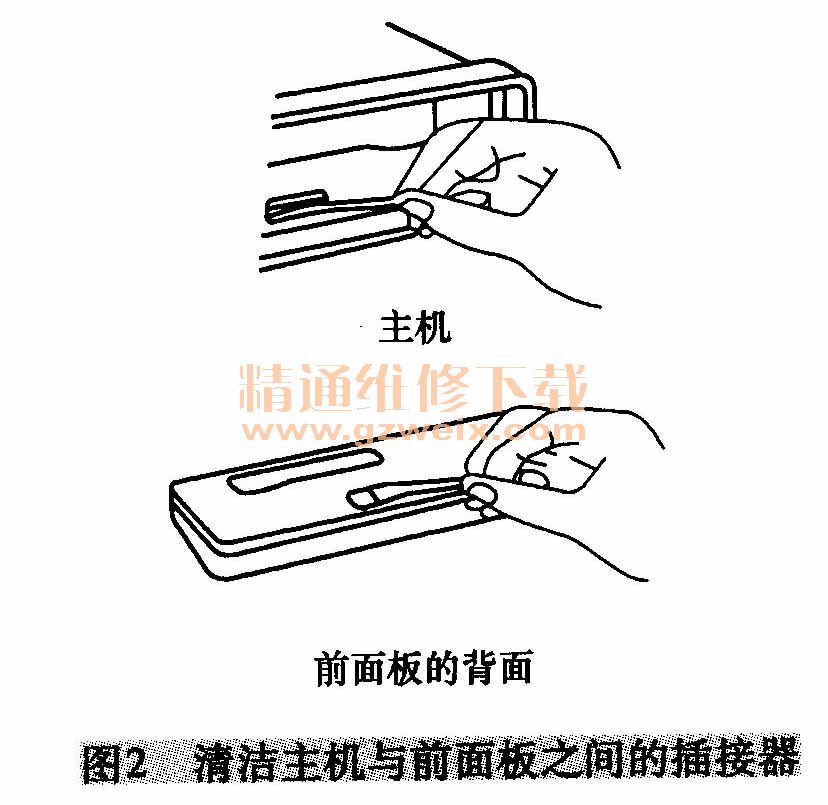

如图2所示,如果主机与前面板之间的插接器不干净,则机器可能工作不正常。为了防止这种情况,可以按动“RELEASE”(释放)键,打开前面板,然后,将它取下并用酒精棉球擦净,但应注意不要用力,否则插接器可能损坏。
二、汽车音响磁带放音机机械部分的调整

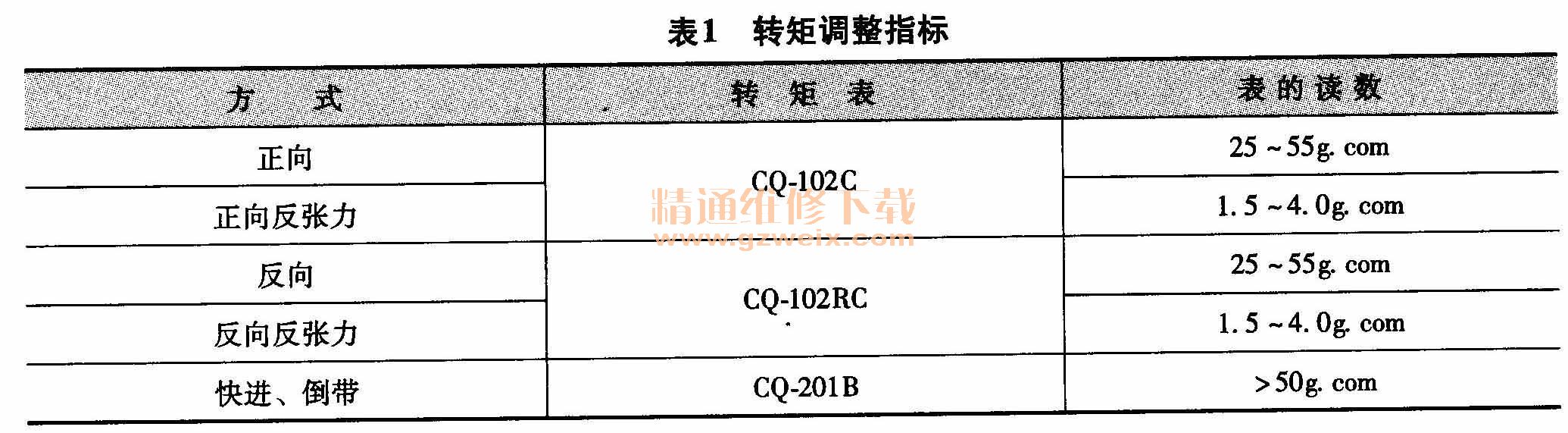

在使用或维修中,如果发现走带不正常(如放音时音调偏高或偏低,音质不正常等)可对机械机构进行适当调整。表1给出了转矩调整指标。
调整时应注意以下几点:
(1)调整前应该用酒精棉球擦净放音磁头、压带轮、惰轮、橡胶带和主导轴。
(2)用消磁器对磁头消磁。
(3)不要使用带磁性的螺钉进行调整。
(4)调整完成之后,用螺钉将调整部件锁紧。
(5)除非另有规定,都应在14.4V规定电压下调整。
三、汽车音响磁带放音机电学特性的调整
1.走带机构调整
(1)该调整应当按用户手册给出的顺序进行。
(2)调整应当对左、右两通道进行。
2.磁头方位角的调整
(1)调整程序如下:
1)把该机置于正向放音(FWD PLAY)状态,如图3所示。
2)如图4所示,拧调整螺钉并测输出电压峰值,使左(L)、右(R)声道的峰值一致(差别在2dB之内)。

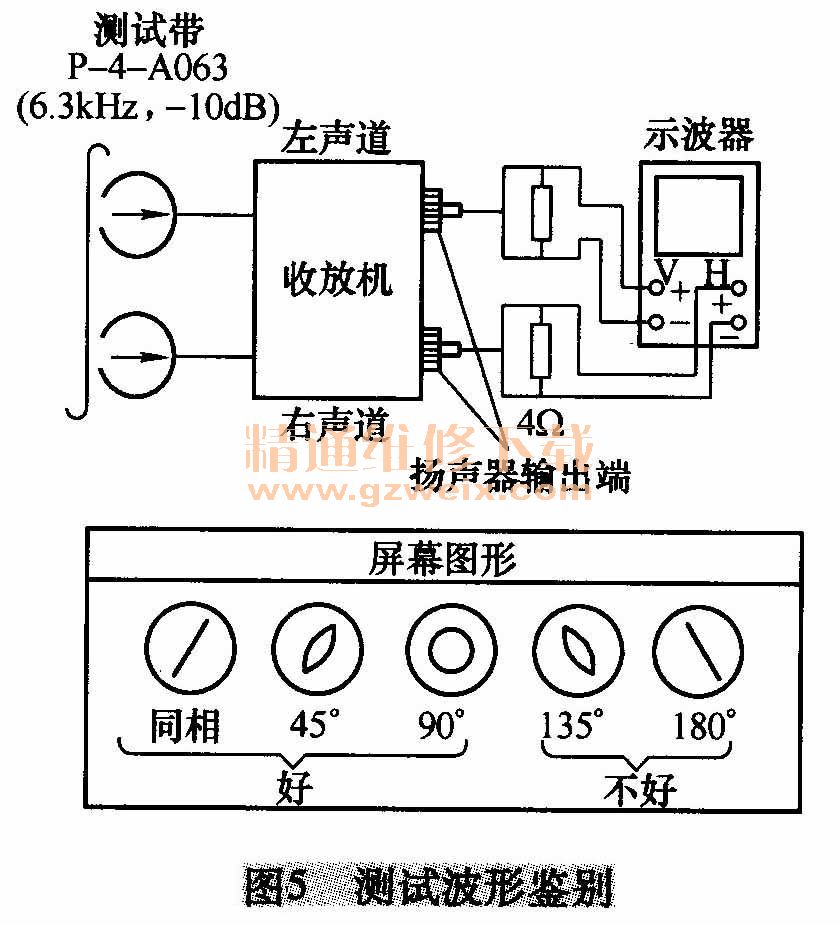

3)检测放音状态下左、右声道的相位差,如图5所示。
注意:正向放音和反向放音都应检测。
4)检测正向放音和反向放音的输出电平,二者之差应在4dB之内。
(2)调整位置,详见各种机型的磁头方位调整螺钉。
3.调整带速

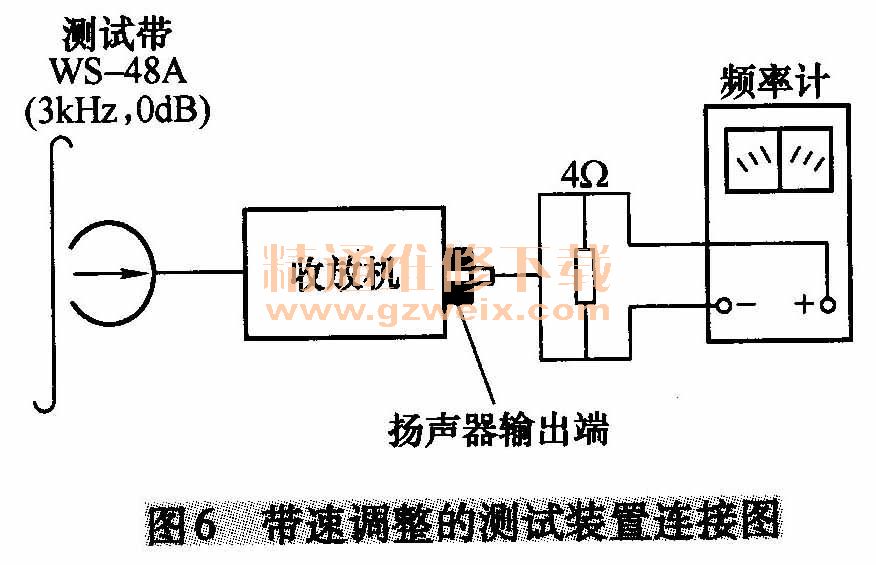

如图6所示,将收放机置于正向放音状态。调节主导轴电动机内部的电阻器,使速度表或频率计上的读数为
速度表:-1.5%~+0.5%;
频率计:2955~3015 Hz
调节位置:详见各种机型的电动机速度调节电位器。
