歌乐C--977A型调幅／调频立体声收音、放音汽车音响，在一次使用中右声道突然完全无声，左声道正常。经试机，无论是收音还是放音，右声道均无声。
    分析思路：

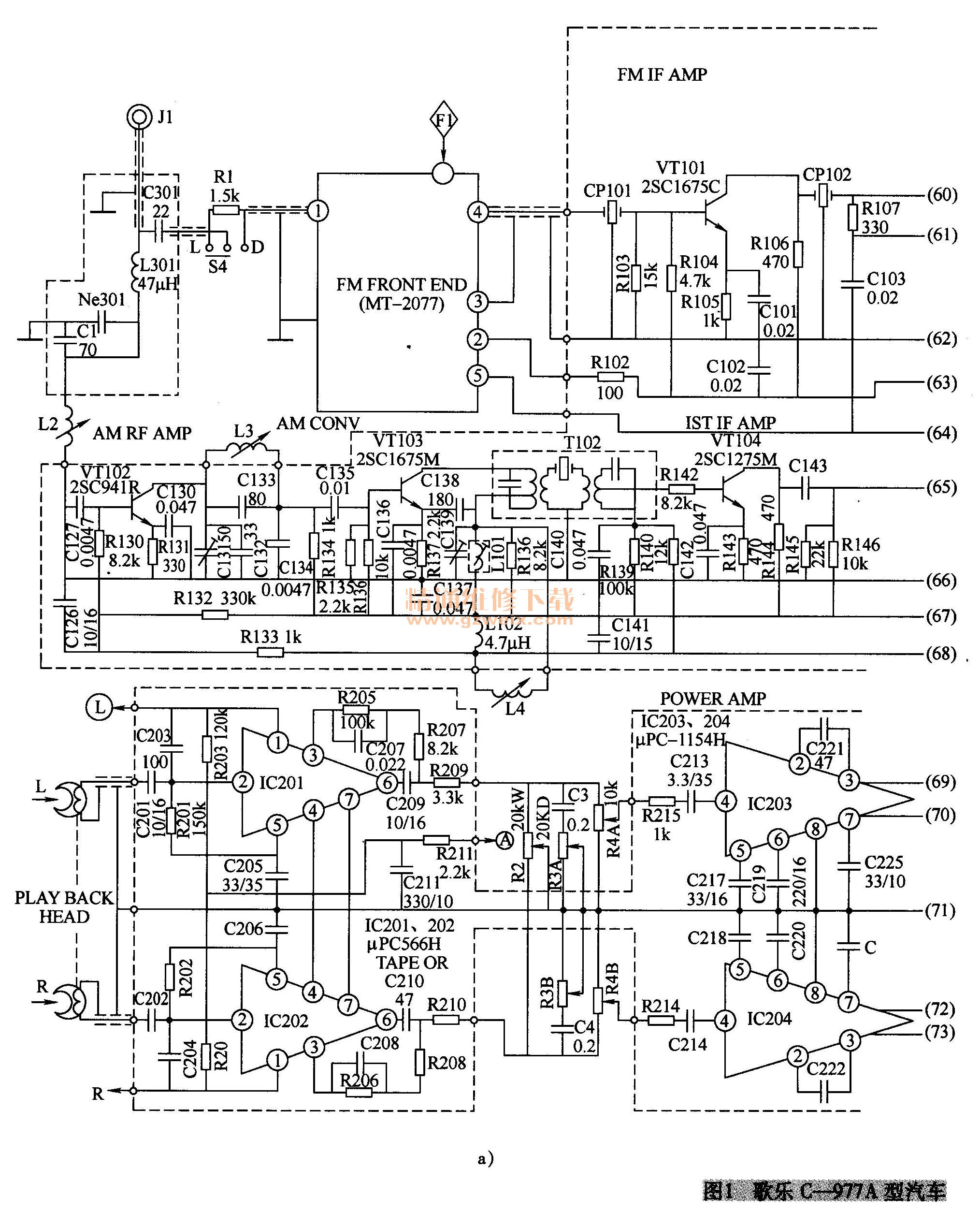

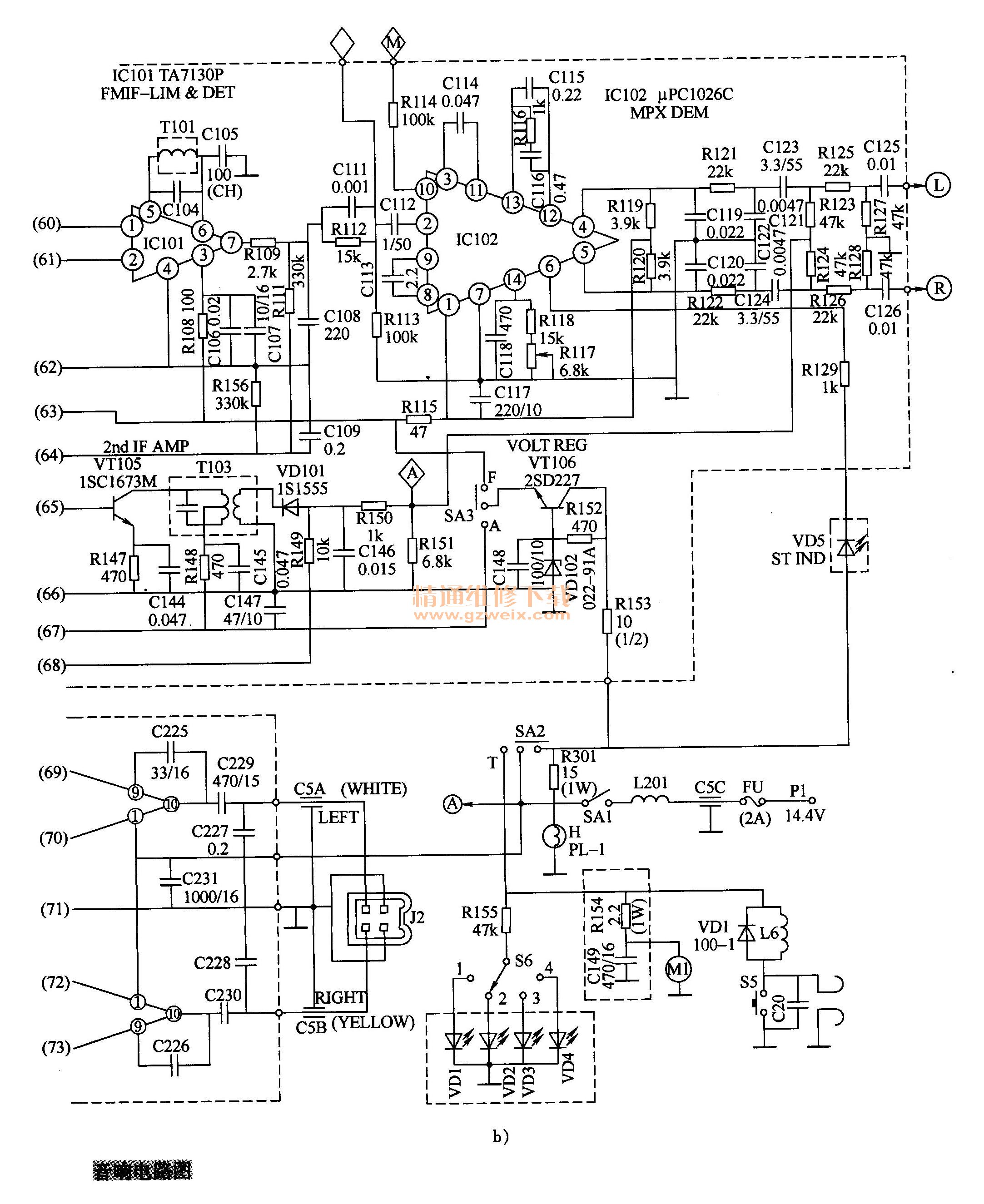

    歌乐C-977 A汽车音响由IC101 （TA7130P，FM波段中放电路）、IC 102 （μPC 1026 C、立体声解码电路）、IC201和IC202（均为μPC566H，两者组成左、右声道放音均衡放大电路）、IC203和IC204（均为μPC 1154H，两者组成左、右声道音频功率放大电路）等元器件为主构成，相关电路如图1所示。



    AM波段收音电路信号从VD101检波二极管正极输出，经R150、R151电阻分压后加至R123与R124串联电阻的中点，经这两个电阻后分别经R125、R126电阻→C125、C126耦合电容→IC201、IC202集成电路的①脚，放大后从⑥脚输出。
    FM波段收音电路信号从IC102集成电路的④、⑤脚输出→R121、R122电阻→C123、C124耦合电容→R125、R126电阻。C125、C126耦合电容→IC201、IC202集成电路的①脚。放大后从⑥脚输出。
    放音电路的信号从IC201、202集成电路的⑥脚输出。
    由上分析可看出，IC201、IC202集成电路⑥脚以后的音量平衡控制电路（R2）、音调控制电路（由C3、R3A、R3B、C4组成）、音量控制电路（R4A、R4B ）、功率放大电路、扬声器电路是收音和放音电路的共用部分。由于该机无论是收音还是放音，右声道均无声，说明故障仅出在与右声道收音和放音的共用电路中。检修时，应重点对IC202集成电路⑥脚→R210电阻→音调、音量控制电路→R214电阻→C214耦合电容→IC204集成电路④脚，经功率放大以后从⑩脚输出→C230耦合电容→扬声器之间的电路进行检查。
    检修方法：
    1．判断故障的大概部位
    （1）检查右声道扬声器及IC204集成电路⑩脚以后的信号通路元件均无问题。
    （2）用手握螺钉旋具金属部位，用其头部去碰触IC204集成电路④脚（功放电路信号输入端），扬声器内毫无反应。由此说明，故障出在由IC204及其外围元件组成的电路中。
    2．检查IC204组成的功放电路
    （1）右声道功率放大电路由集成电路μPCI 154H为主构成，该集成电路引脚功能及实测数据见表1。

    （2）测量对比两声道μPC 1154H各引脚的电压皆无明显差别。逐个检查IC204集成电路外围元件，也没有发现异常。
    （3）通过上述检查，该检查的都检查了，均未发现问题。可以肯定外围电路没有故障。看上去μPC1154H集成电路似乎也没有什么问题。但除它之外，没有可怀疑的了，于是决定对其进行替换检查。
    （4）重换一只新的μPC1154 H集成电路焊上后，故障排除。由此说明，故障确实是由
于原集成电路μPC 1154 H内部有损坏引起的。
    维修总结：
    故障主要是由于右声道功放集成电路μPC 1154H内部有损坏，致使收音和放音信号在此处得不到正常的放大和输出，从而导致了右声道均无声故障。
从本例检修的结果来看，集成电路由于内部电路较为复杂，有时其内部的电路局部损坏不一定都从其外部特征（引脚电压等）上表现出来。当确定故障在某一级、且外围电路没有异常的情况下，若集成电路损坏的特征不够明显，也有可能已损坏，不妨也用替换法试一试。
