凯歌4B20型调幅／调频立体声收音、放音汽车音响，无论是收音还是放音，R声道扬声器内的声音正常稳定，但L声道扬声器内的声音时有时无。这种故障出现无规律。
      分析思路：
      该机由五块集成电路组成。其中：IC101 （LA1140）为FM中频信号放大、鉴频集成电路；IC102 （LA3370 ）为左、右声道FM立体声解码集成电路；IC201 （LA1130）为AM波段收音信号处理集成电路；IC301 （LA3161）为双声道均衡放大集成电路；IC302 （HA1377）为音频双声道功率放大集成电路。

      AM波段收音电路的信号从IC201节14脚输出，经R206电阻→C221电容→R139、R140电阻和VD103、VD104隔离二极管→C310、C311电容的正极端。
      FM波段收音电路的信号从IC102⑤、⑥脚输出，经C125、C127、R133、R135、C128、C130、R136、R138等也加到C310、C311耦合电容的正极端。
      放音电路的信号从IC301③、⑥脚输出，经VD301、VD302隔离二极管与R313、R314电阻，同样也加到C310、C311电容的正极端。
      由上分析可看出，耦合电容C310、C311及其之后的音调控制、音量平衡控制、音量控制、功率放大电路、扬声器电路是该机收音和放音的共用电路。该机收放音时L声道均异常，说明问题出在这部分收音和放音共用电路的L声道电路上。这部分电路是从C310耦合电容。L声道音量控制电位器RP3→C314耦合电容→IC302⑤脚，经音频功率放大以后从⑦脚输出，再经C325输出耦合电容送至L声道扬声器。从故障的另一个特征，即声音时有时无来看，估计是这部分电路中有元件接触不良或性能变劣引起的。
      检修方法：
      1．接触扬声器
      用万用表检查L声道扬声器未损坏，将其与R声道扬声器对调后试机，故障仍出在L声道，说明故障确与扬声器无关。
      2．检查音调、音量平衡、音量控制电路
      焊下C314电容的任一引脚，从音量电位器RP3中间滑动臂引出一信号，送至录音机的外电路信号输入端，试进行声音和放音，L声道收听一直正常，未发现声音时有时无现象。说明故障也与这部分控制电路无关。
3．检查功率防盗电路

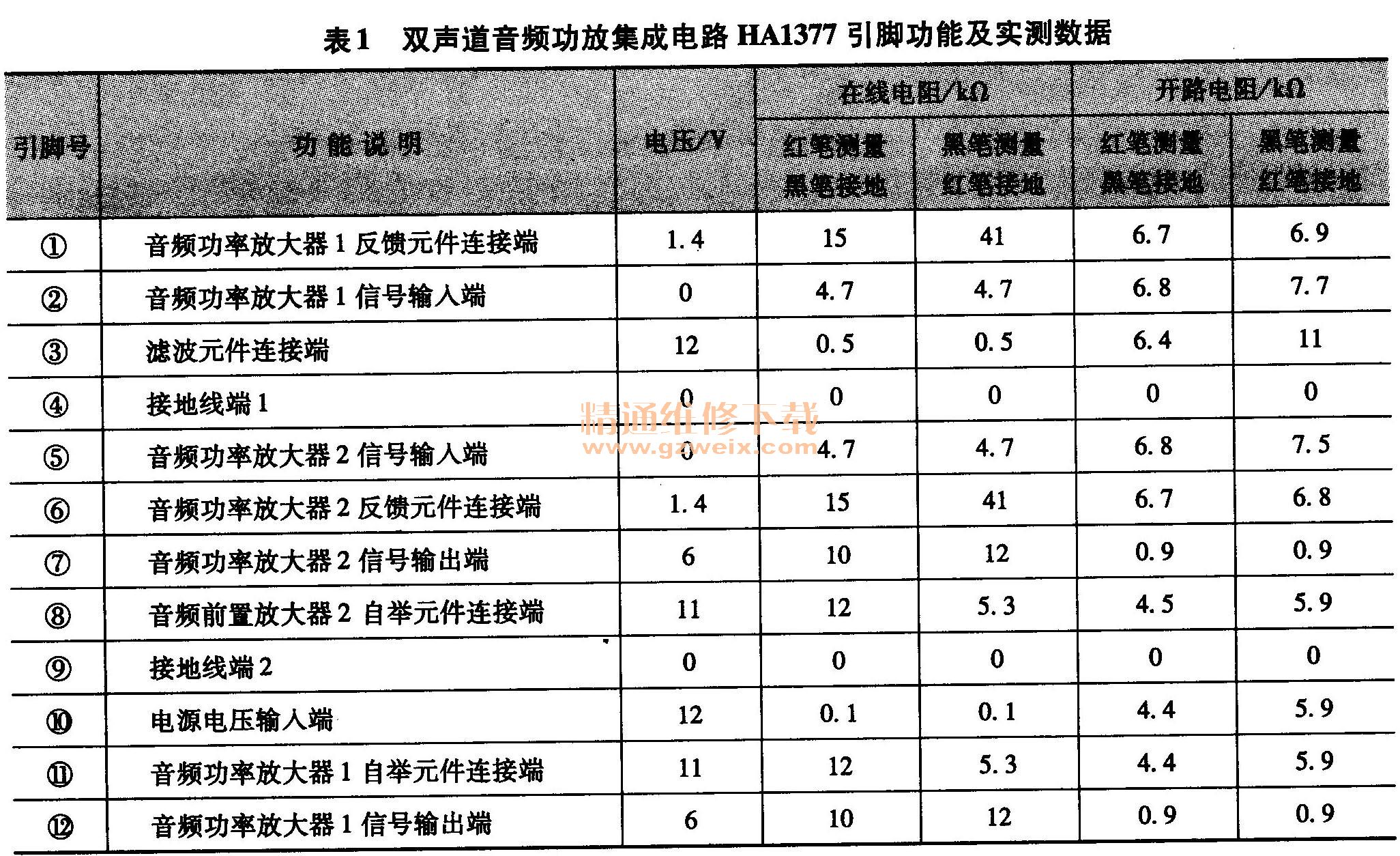

该机功率放大电路以HA1377集成电路为主构成，该集成电路引脚功能及实测数据见表1。

    （1）由于功率放大电路左、右声道完全一样，故采用对比测量的方法，检查HA1377集成块⑤、⑥、⑧、⑦与②、①、11、12脚电压，均在正常值范围内。
    （2）继续采用取出信号判断法，从IC302的⑦脚取出一信号送至录音机外电路信号输入端，再进行声音和放音，L声道收听仍一直正常，也未发现声音时有时无现象。至此，故障部位缩小到了IC302⑦脚至L声道扬声器间的电路及元件上。
    4．查找故障元件
    （1） IC302⑦脚至L声道扬声器之间的元件不多，主要应检查C323或C327电容是否有不稳定的漏电；C325电容是否有不稳定的失效，其引脚是否有虚、脱焊现象；这部分电路的连接线是否有开裂处等。
    （2）经过对上述电路元件表面进行检查，未发现有明显的虚、脱焊现象；检查C323电容未损坏；C327电容也无问题。当用一只1000μF/16V电解电容并接在C325电容两端时，试进行收音和放音，时有时无现象再未出现，说明故障是因C325电容不良引起的。
    （3）拆下C325电解电容进行测量时，和正常值差不多（与正常电容进行比较），充、放电正常。当用表笔夹着两脚测量时，只要将两引脚稍用力压着就有充、放电现象，稍放松就无充电现象，由此表明该电容确实存在着接触不良故障。
    5．故障处理
    C325是一种体积较小的电解电容，耐压为16V，取一只体积较小的1000μF/16V电解电容焊上后，L声道声音时有时无现象消失，故障排除。
    维修总结：
    故障主要是由于C325电解电容内部接触不良引起。当其能接触时，L声道声音正常；当其接触不上时，就会使L声道声音被阻断。由于该处是收音和放音的共用部分，且C325电容的损坏又是不稳定的，故而造成了收音、放音L声道均会出现时有时无现象。
    电解电容在汽车音响中故障率较高，在对电解电容进行检测时，一般情况下都依赖于万用表的电阻档位测其充、放电情况。根据充放电情况来判断该电容是否损坏或容量是否变小，但若遇到像本例这样的软故障，往往会使维修者走弯路。因此，对于这类软故障，采用替代并联法就会很快查出故障所在。
