力达JM-700型调幅／调频立体声收音、放音汽车音响，用磁带放音正常，FM波段收音也无问题，但AM波段收不到台。
    分析思路：
    该机以四块集成电路为主构成，相关电路如图1所示。其中，IC 1 （KA22471）用来完成AM高放、本振、混频、中放、检波以及FM中放、鉴频等功能；IC2 （TA7343 P ）用来完成左、右声道的立体声解码功能；IC3 （AN7311）用来完成磁头放音信号的左、右声道信号放大和频率补偿功能；IC4 （LA4440）集成电路用来完成对收音或放音信号的左、右声道音频功率放大，推动扬声器发声。

    该机收音电路信号从IC2的⑧、⑨脚输出，经R14、R15电阻耦合后加至C35、C36耦合电容的正极端。放音电路的信号从IC3的③、⑦脚输出，经R22、R23电阻耦合，也加至耦合电容C35、C36的正极端。
    由上分析可看出，C35、C36耦合电容及其之后的音调控制电路，音量平衡控制电路、音量控制电路、功率放大电路、扬声器电路是该机收音和放音的共用部分。由于该机放音功能正常，说明这部分收、放音的共用电路也是正常的。
    该机IC1集成电路是AM和FM波段接收的共用电路，由于该机FM波段收音正常，说明该集成电路的供电是无问题的，问题仅出在与AM波段收音有关的电路上。考虑到IC2也是AM和FM波段收音的共用电路，故该IC及其外围元件的工作也是正常的，问题又可缩小到从AM天线输入回路至IC 1⑨脚间的电路上。

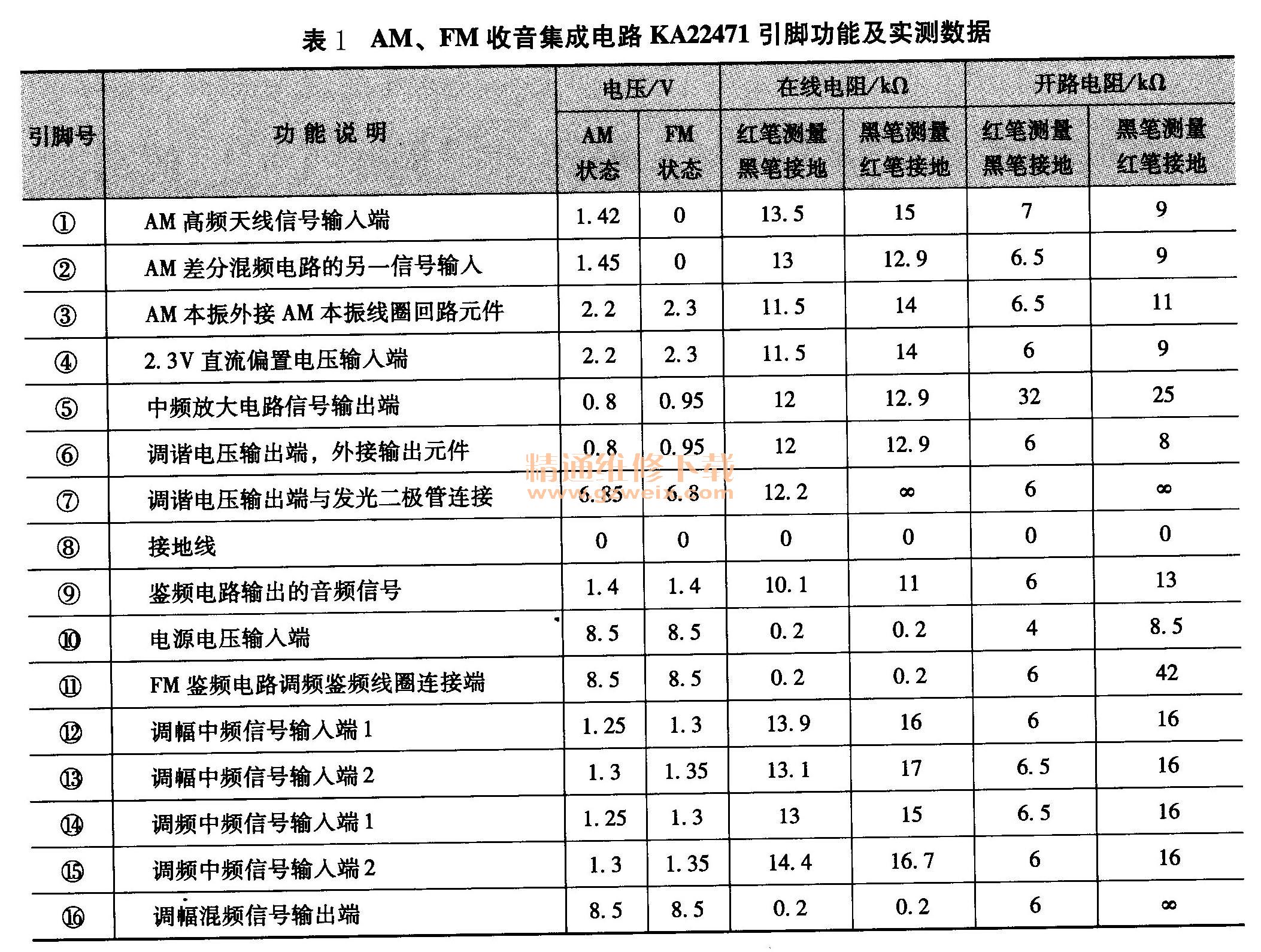

    该机IC1集成电路的型号为KA22471，其各引脚功能及实测数据见表1。从表中可看出，该集成电路与AM波段收音有关的引脚主要为①、②、③、④、⑤、12、13、16脚。检修时，可先从IC1的这几只引脚上的电压是否正常人手查起。

    检修方法：
    1．判断工作的大概部位
    （1）将正极置于AM波段收音状态，测量KA22471集成电路中波天线信号输入端①脚和②脚上的DC电压均偏高，约为2V （KA22471集成块正常工作电压见表4-20），而其余引脚上的电压基本正常。
    （2）检查IC1与①、②脚有关的外接元件，均未发现有异常现象，怀疑KA22471集成块本身损坏。
    2．查找工作元件
    进一步测量IC1①、②脚电压以确诊是否为集成电路损坏。结果发现，在测量②脚电压时，当万用表表笔并接在②脚与地间时，AM波段收音可以恢复正常，移走万用表表笔后，故障重又出现。由此怀疑KA22471集成电路内可能有开路性损坏现象。
    3．故障处理
    对于这种故障，可以另外用一只51 kΩ电位器串一只10kΩ的保护电阻接在IC1的②脚与地间，调整电位器的值，使AM波段收音音质最佳为止。该机经采用上述方法调整后，用一只35kΩ的固定电阻焊在KA22471②脚与地间，故障排除。
    维修总结：
    故障主要是由于KA22471②脚内电路有局部开路现象，致使AM混频电路工作异常。当用万用表测量②脚电压时，实际上是在KA22471②脚与地间并接了一只电阻（即万用表的内阻），使IC内的混频电路工作正常，而使故障排除。在实际维修中，经常可遇到上述类似情况，这时不妨采用重新调整外围元件的方法，并上一只电阻试之，有时故障即可排除。
