（1）信息电子装置控制器1-J794插头分布

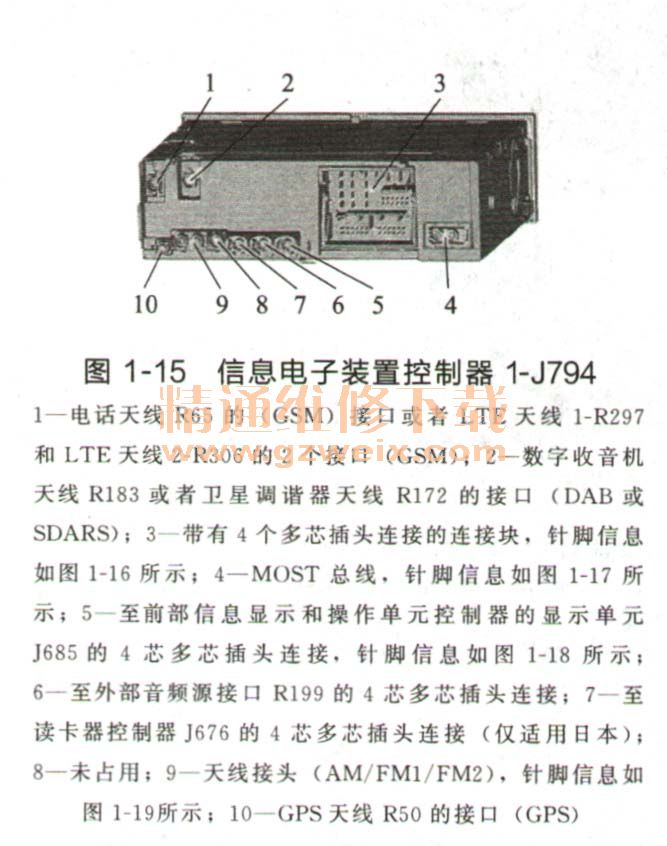

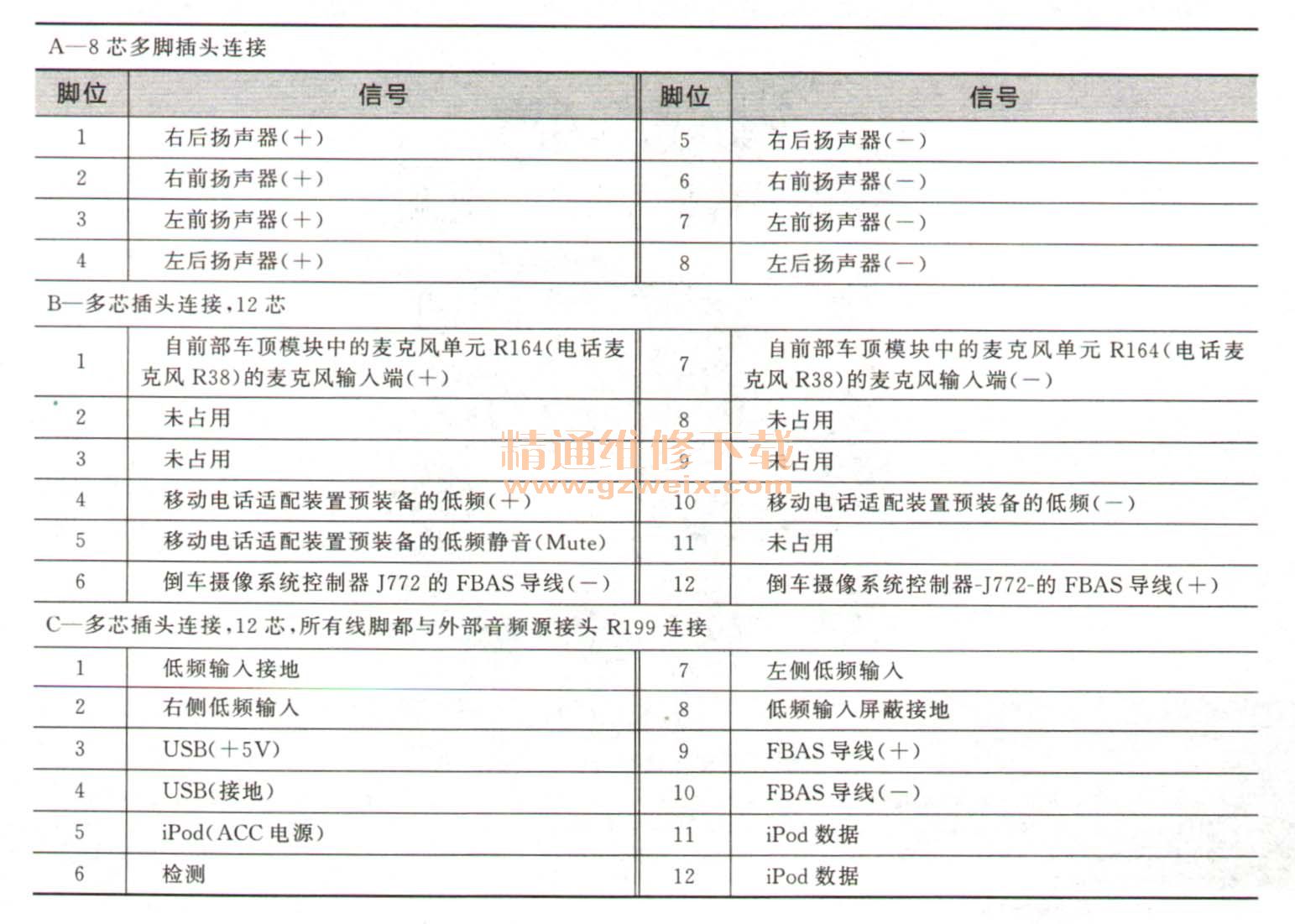

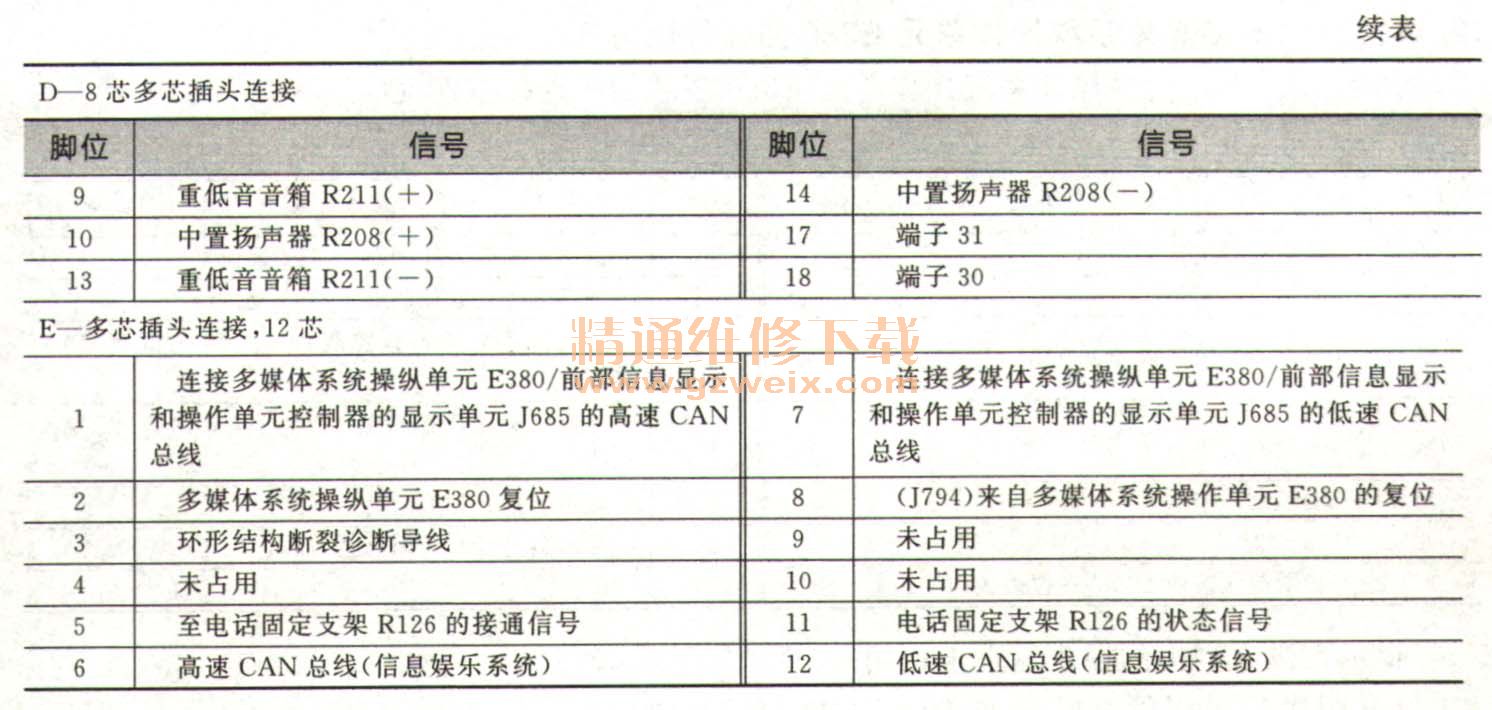

    如图1-15所示为信息电子装置控制器1-J794。






    提示：没有列出的插头触点未占用。

    提示：所有引脚都与前部信息显示和操作单元控制器的显示单元J685连接。

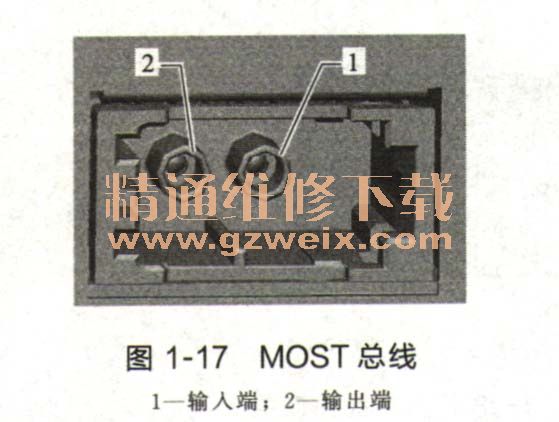

    图1-15中所示的4芯多芯插头连接6，插头端子与图1-18所示一样，所有线脚都与外部音频源接头R199连接。

1—D（＋）；2—已识别iPod；3—D（—）；4—接地
    图1-15中所示的4芯多芯插头连接（仅适用日本），插头端子与图1-18所示一样，所有线脚都与读卡器控制器J676连接。
1—接地；2—数据（—）；3—电源（＋5V）；4—数据（＋）

    （2）中控台内的多媒体系统操作单元E380插头针脚分布

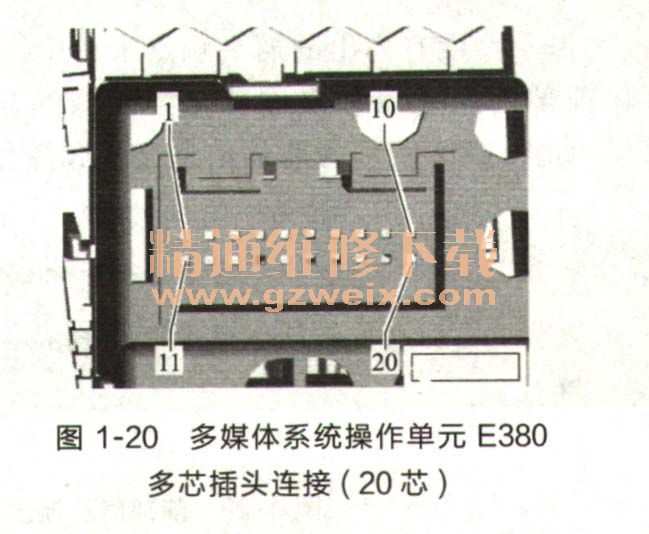

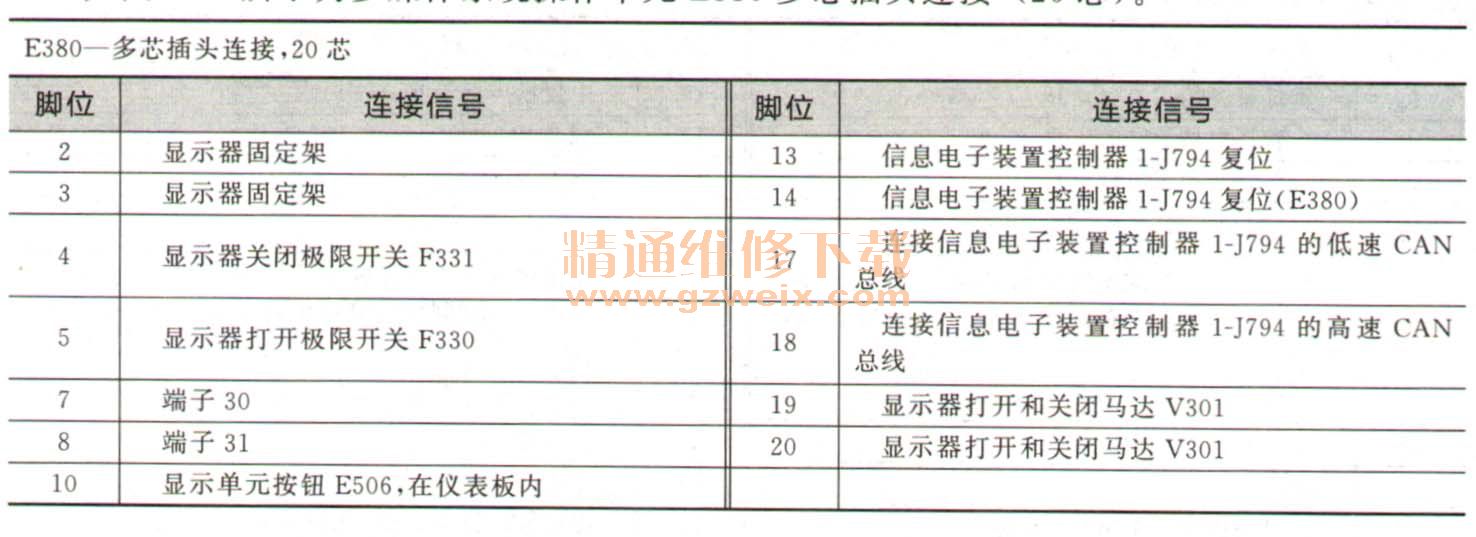

    如图1-20所示为多媒体系统操作单元E380多芯插头连接（20芯）。





    提示：没有列出的插头触点未占用
（3）仪表板内的多媒体系统操作单元E380端子针脚

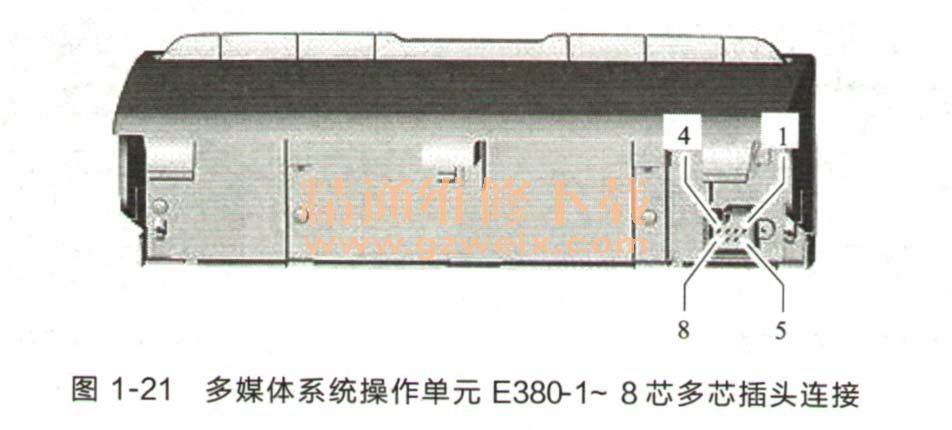

如图1-21所示为多媒体系统操作单元E380-1～8芯多芯插头连接。


    提示：没有列出的插头触点未占用。
    （4）前部信息显示和操作单元控制器的显示单元J685插头分布

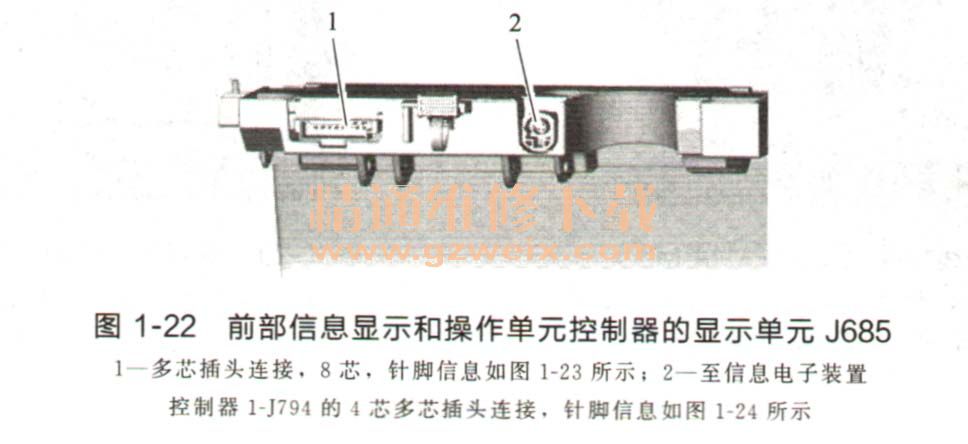

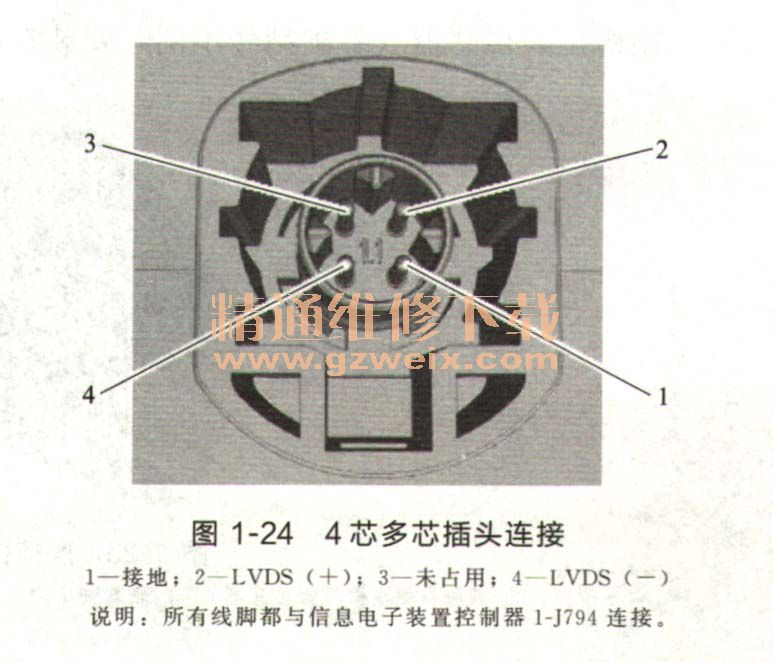

    如图1-22所示为前部信息显示和操作单元控制器的显示单元J685。
