2013～2016年款全新桑塔纳保险丝与继电器信息

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车机修数据

来源：本站整理作者：佚名 2017-02-28 14:33:10

    保险丝颜色：40A橙色；30A一绿色；25A一自然色（白色）；20A一黄色；15A一蓝色；10A一红色；7. 5A一棕色；5A一淡棕色；3A一紫色。
                                  保险丝布置（（SB）

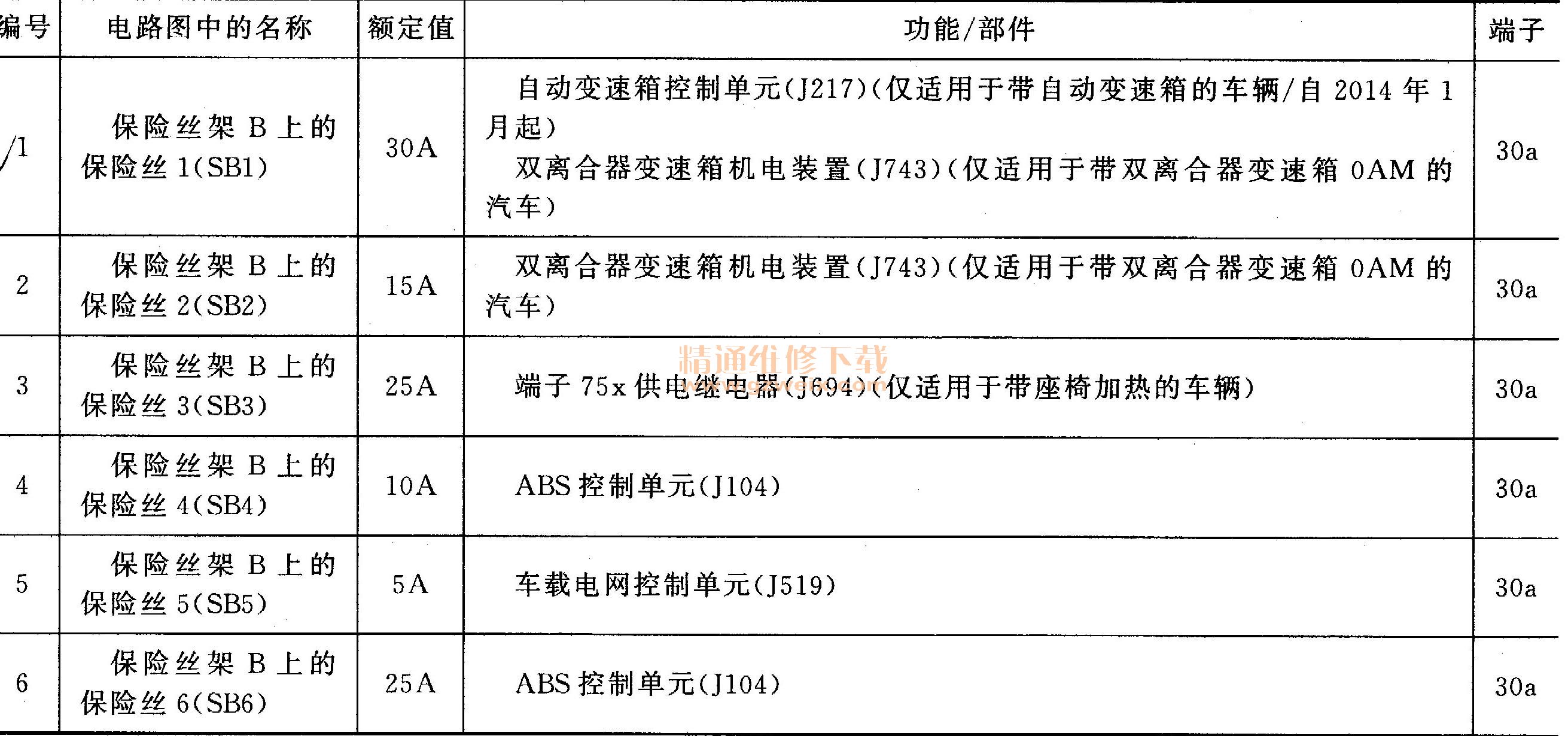

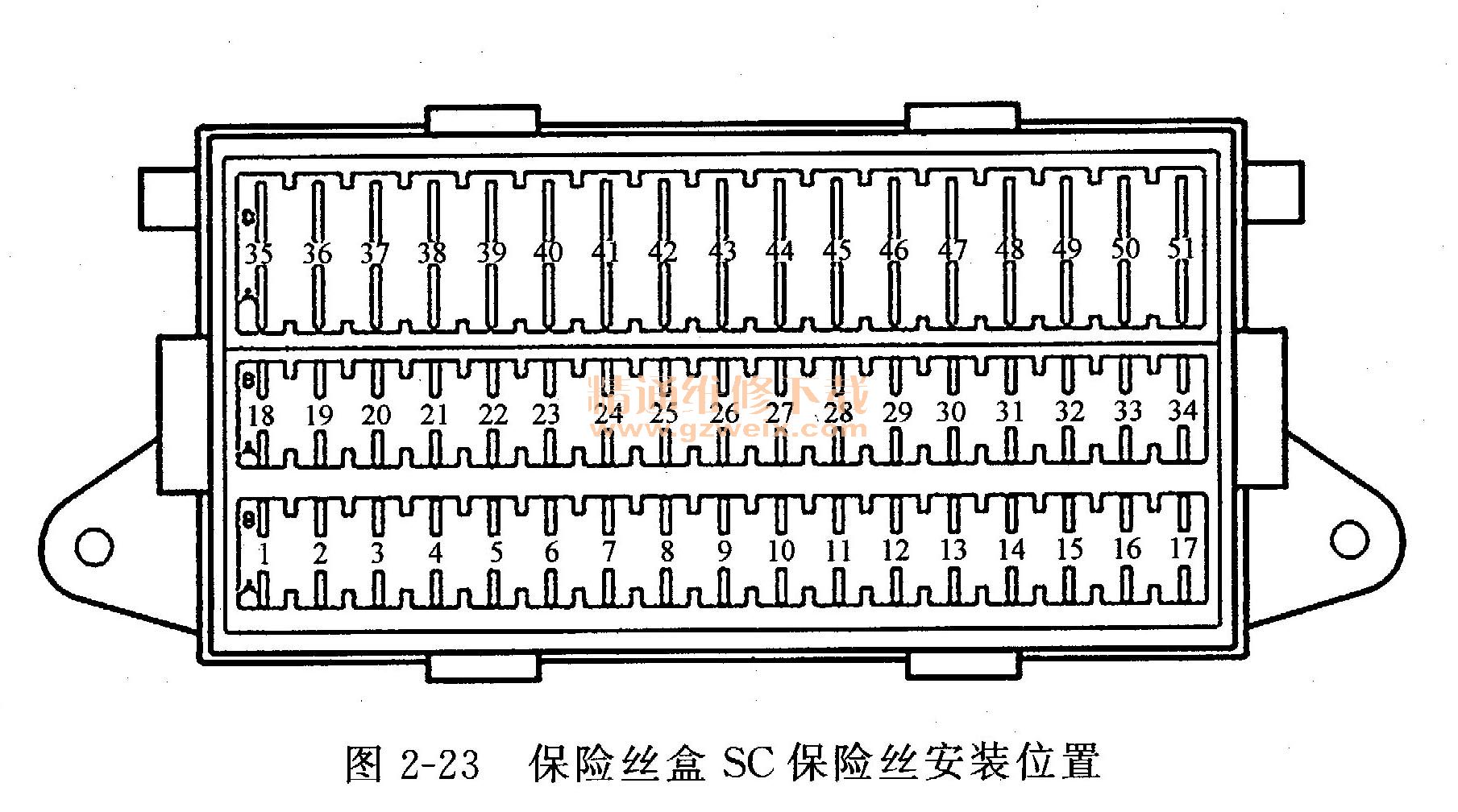

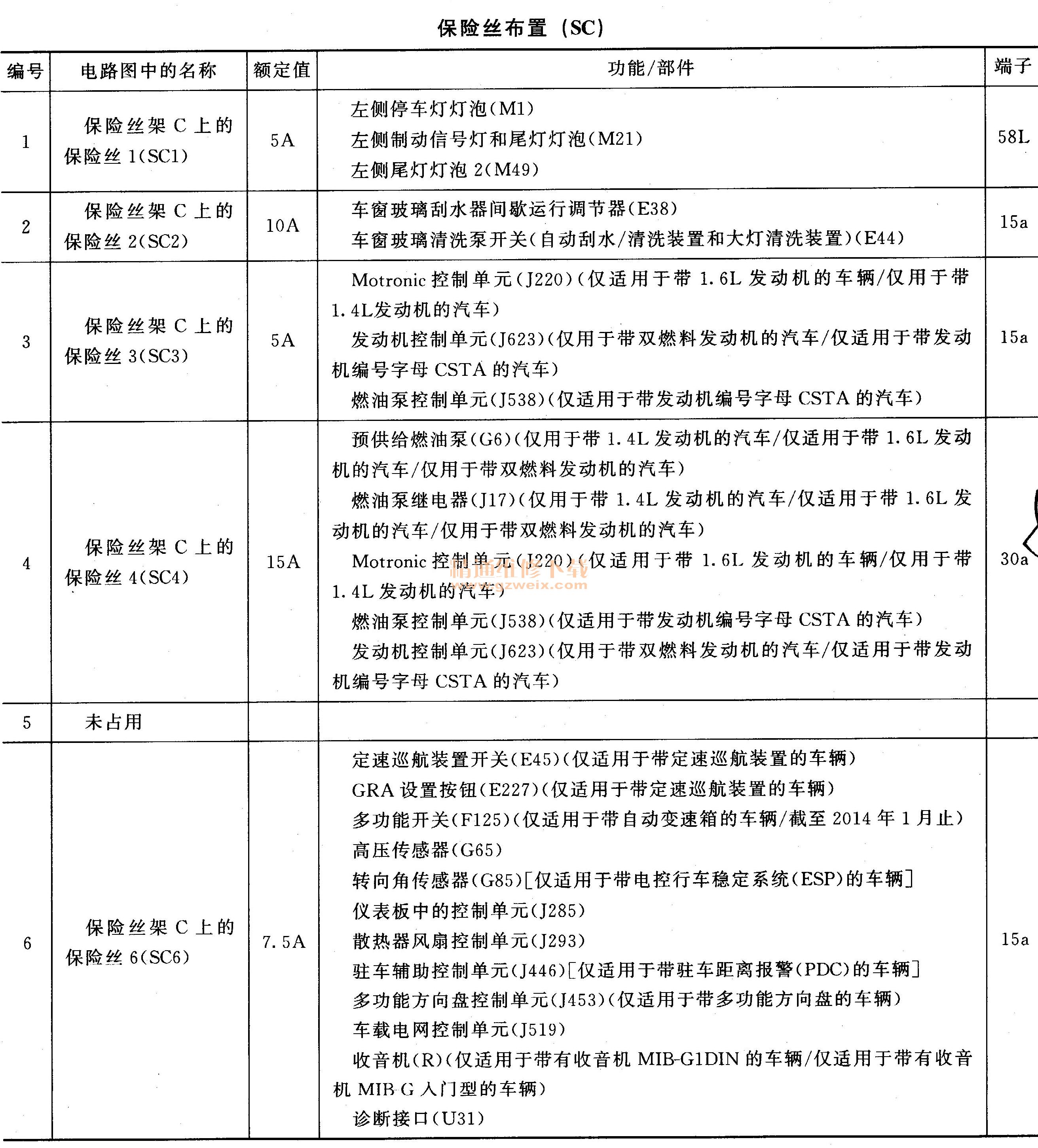

    保险丝（SC），在仪表板左侧下方，保险丝分布见图2-23

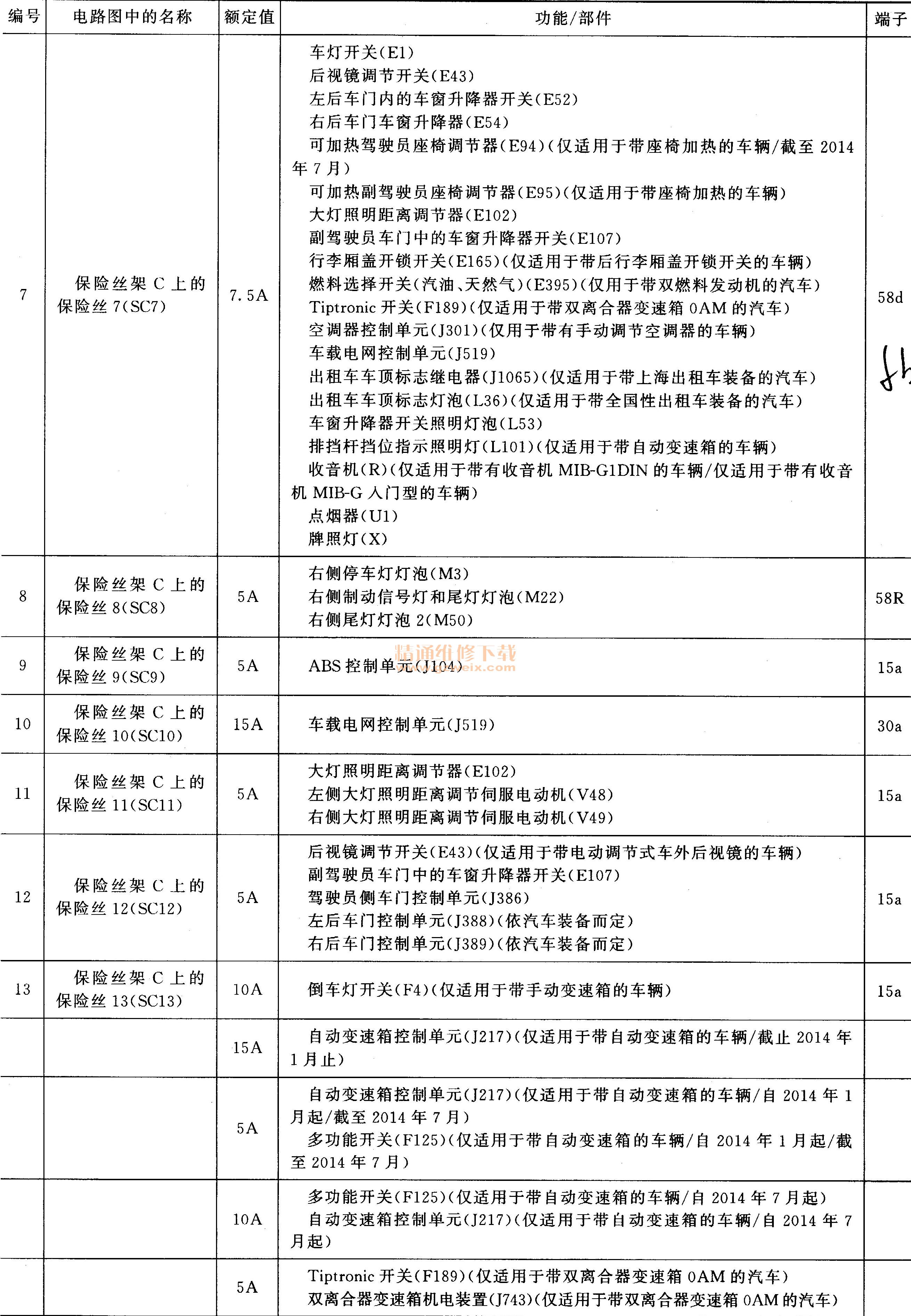

    保险丝颜色说明：
    40A-橙色；30A一绿色；25A一自然色（白色）；20A一黄色；15A一蓝色；10A一红色；7. 5 A一棕色；5A一淡棕色；3A一紫色。

   （2）继电器信息

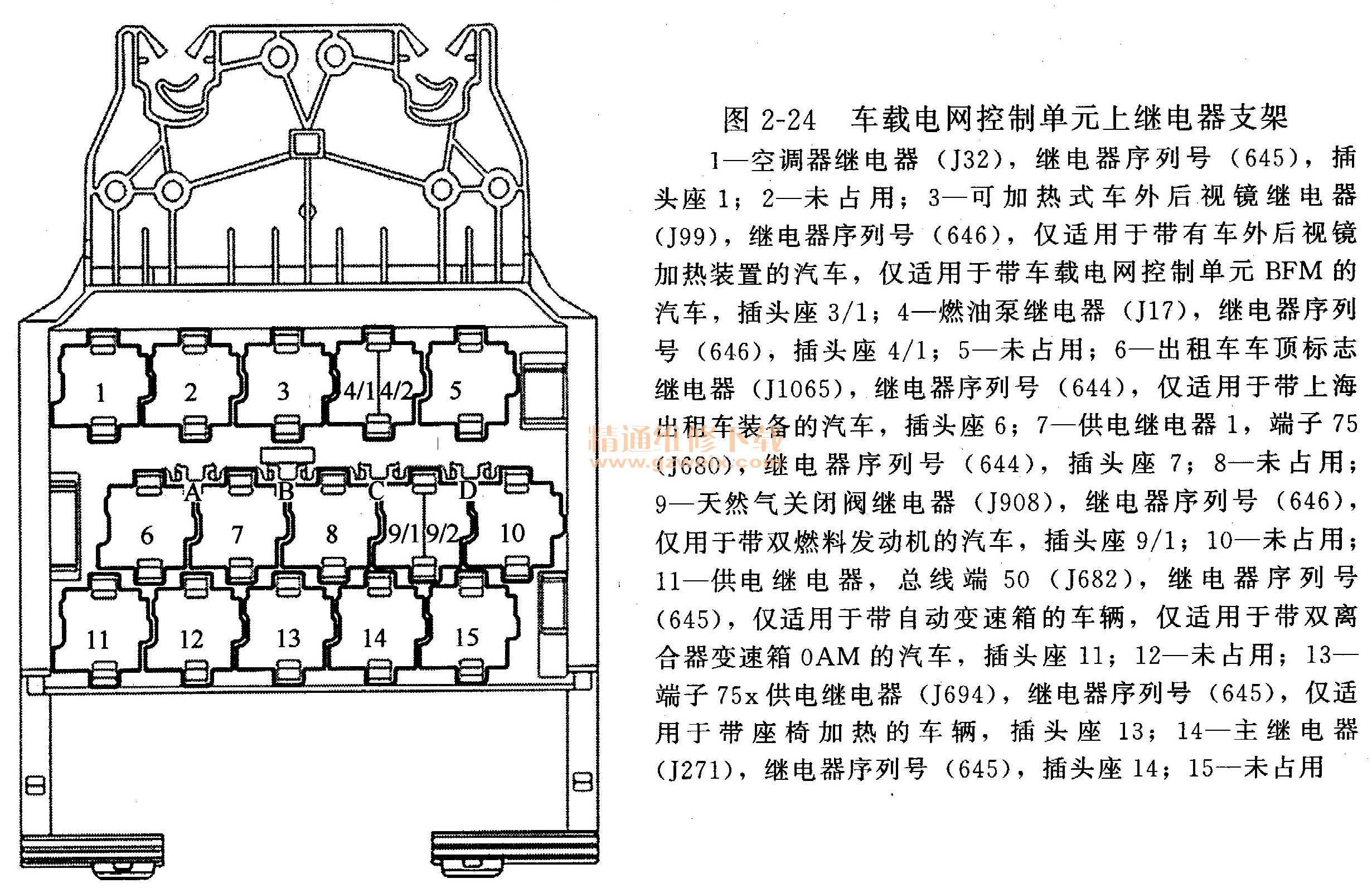

    车载电网控制单元上的继电器支架继电器分布如图2-24所示。
