瑞芯微RK2606及RK2608方案机型,液晶屏显示花屏
来源:本站整理  作者:佚名  2013-07-25 08:49:28

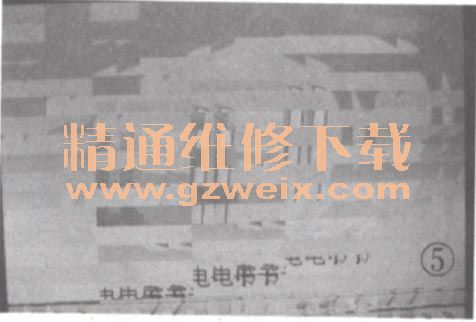

    瑞芯微RK2606及RK2608方案机型,液晶屏显示花屏,看不清图像,就像马赛克,如图5所示。

    分析检修:这算是这种方案机型的通病了,解决方法是拆机,找到主板上的SDRAM视频缓存芯片,如图6所示。用电烙铁在其两排引脚上加锡补焊,故障即可排除。

    【小结】为什么容易出现这种故障?从图7中可以看出SDRAM正位于按健的背部,我们在操作时的按压力度正好作用在SDRAM所处的电路板上。所以在这个位置的SDRAM非常容易虚焊。这也是为什么这个故障较容易高发的直接原因。

  知识链接:

MP3,MP4常用电源IC引脚定义

    常用电源IC引脚定义,个人觉得挺好的,对新手很有帮助,如果有哪些型号可以代换请大家补充。
    (1) 1.5V电源IC现在最通用的炬力2091上常用,如图1所示。

    (2)3.0V电源IC现在最通用的炬力2091上常用,如图2所示。

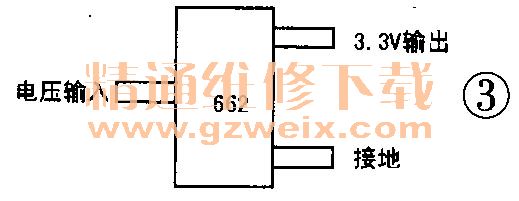

    (3)3.3V电源IC炬力7515方案1.5V, 1.8V可在低端MP4上用,如图3所示。

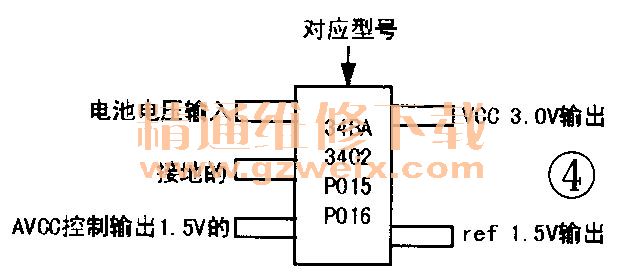

    (4)炬力2091方案集成3V,1.5V电源is,代换型号34BA,3402,P015,P016,如图4所示。

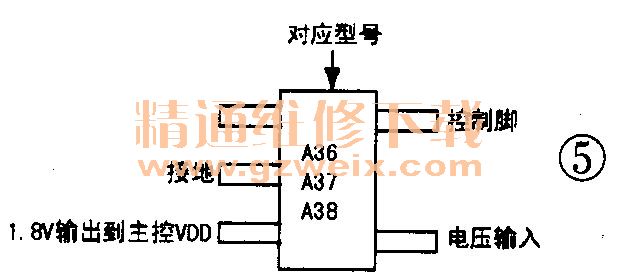

    (5)瑞芯微1.8V降压5脚IC代换型号A36Z,A38a,A38b,如图5所示。

    (6)5脚升压IC,灯光控制用,如图6所示。

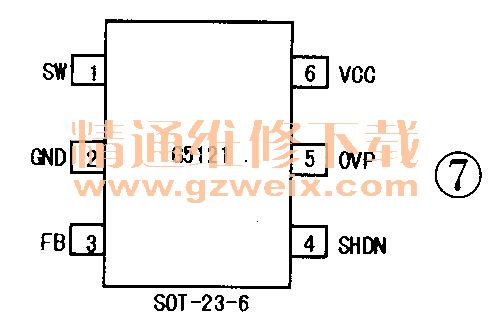

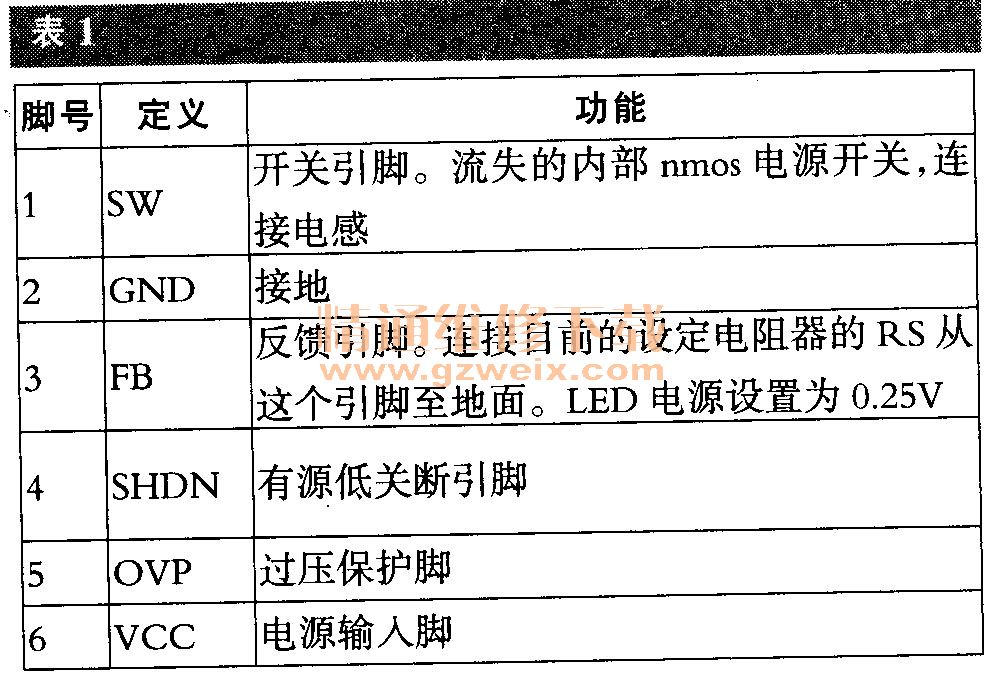

 (7)6脚升压IC 5121,背光控制用,如图7所示,所示。
