佳能ST型激光打印机,误将220V市电插入后,打印机冒烟
来源:本站整理  作者:佚名  2013-02-22 08:41:40

    故障症状:误将220V市电插入后,打印机冒烟。

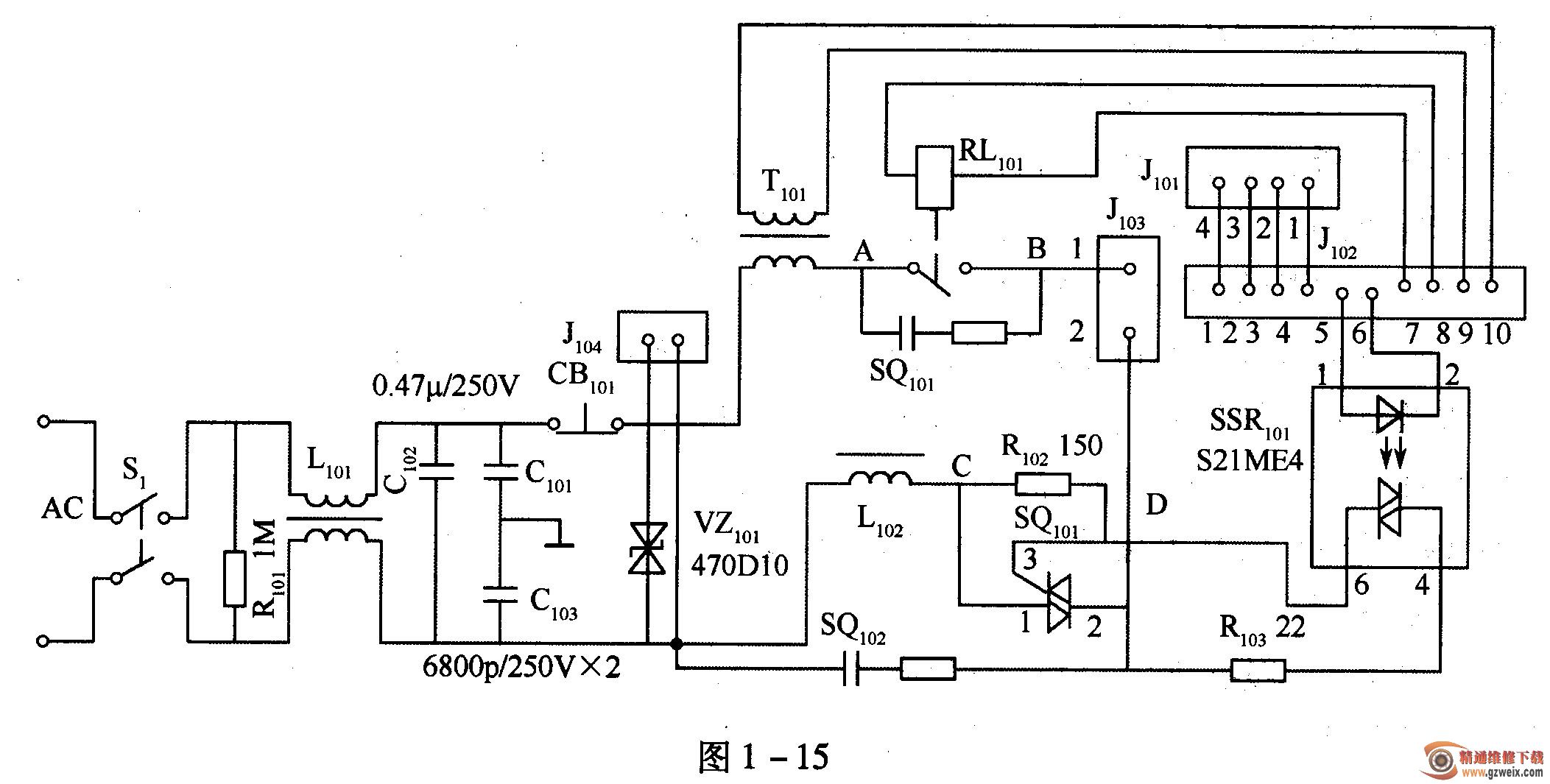

    检查与分析:根据现象分析,该机电源电路可能已损坏。检修时,打开机盖,先拆下交流电源组件,发现VZ101烧坏。有关电路如图1-15所示。由原理可知,交流电输入经L101、C1  02、C102、C103滤波后,通过CB101加到VZ101上。CB101上标有AC125V,10A字样,其两脚测量为通路,它是一个10A的过流保护开关,而VZ101则为一个双向稳压二极管,但实际安装的都是压敏电阻,峰值电压约为220V。当输入电压过高时,压敏电阻VZ1的阻值减小,呈短路状,过流保护器CB101断路,以保护后级电路。由于接入220V时过流电流太大,VZ101被烧糊,通常外面电源插线板上的保险管也被烧毁。



检修结果:更换VZ101压敏电阻后,故障排除。
