激光打印机的电气部分主要包括电源电路和驱动控制电路等部分，其中电源电路主要为打印机各部分的工作提供供电，驱动控制电路则根据用户指令驱动控制打印机的部件（激光扫描系统、主电机驱动、高压转印驱动等）运行完成打印任务。
一、激光打印机电气部分结构
1.1 电源电路的结构
激光打印机的电源电路系统的作用是为打印机提供工作电压。激光打印机的电源大多采用开关电源。
激光打印机电源电路主要包括低压电源电路和高压电源电路。如图1所示为激光打印机电源电路板。
1．低压电源电路
激光打印机低压电源电路主要产生＋5V、＋24V、＋220V的工作电压。其中，＋5V电压主要为主板逻辑电路、操作面板指示灯、走纸电机保持、传感器电源等提供工作电压；＋24V电压主要为走纸电机驱动、多棱角电机驱动、高压板、散热风扇、螺线管等提供工作电压；＋220V电压主要为卤素加热灯（定影单元）提供工作电压。

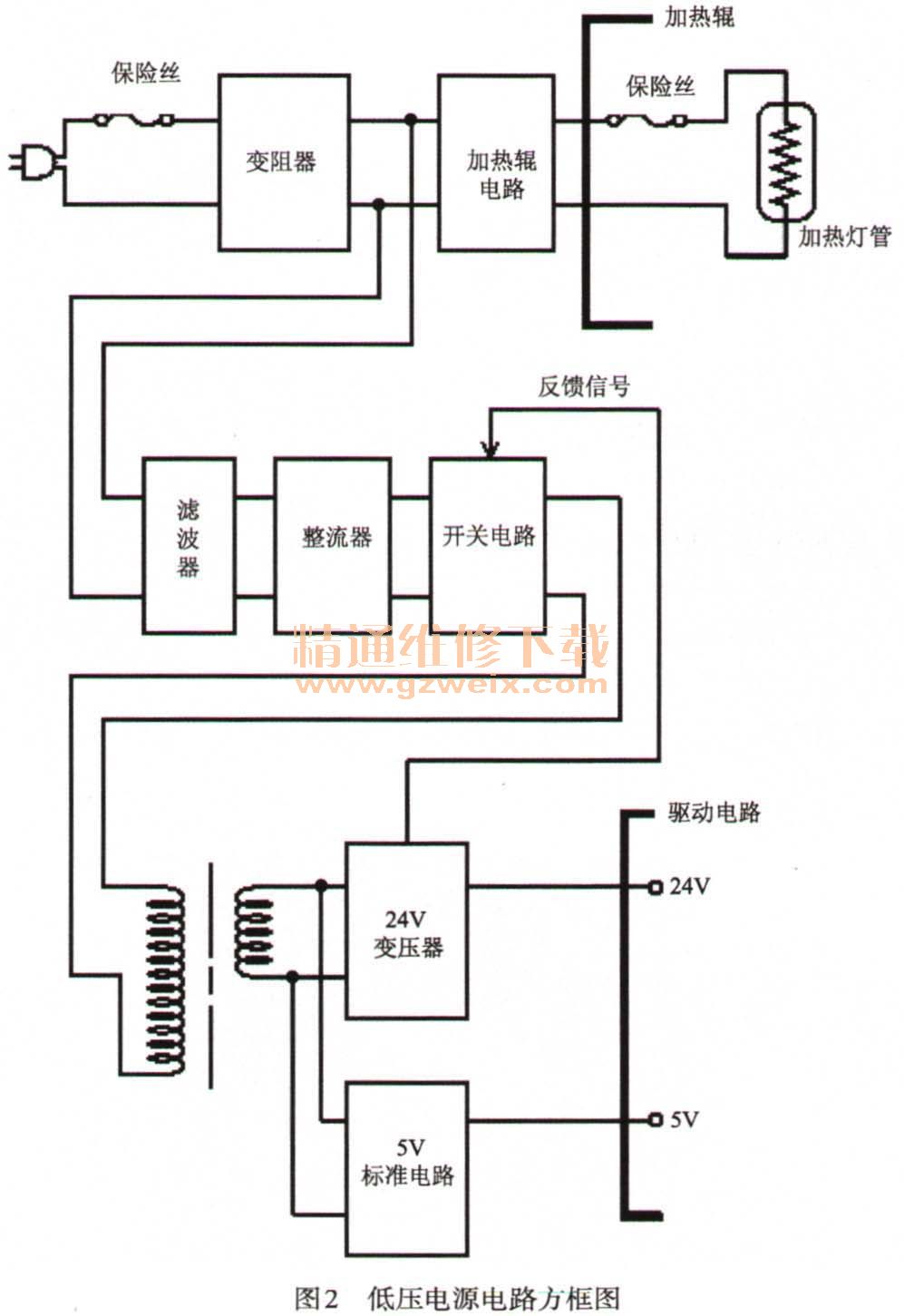

低压电源主要由加热电路（为加热灯供电）、滤波电路、整流电路、主开关电路、开关变压器、整流滤波电路、保护电路等组成。如图2所示为激光打印机低压电源电路方框图。
2．高压电源电路
高压电源电路是将低压电源电路提供的24V电压转换成高压电，为激光打印过程中的充电、曝光和转印过程提供工作高压电。高压电源电路主要为产生上千伏的高电压为感光鼓的充电组件、显影组件、转印组件提供所需的工作电压。其中-6000V电压用于初级电晕电极，-600V电压用于电晕栅极，另外一组交流电压用于显影辊。
高压电源电路主要由整流器、变压器等组成，它是将低压电源电路产生的24V电压经过变压器逆变产生高电压。如图3所示为高压电源电路的组成框图。
1.2 控制电路
激光打印机的控制电路的作用是与计算机通过接口或网络进行通信，接收计算机发送的控制和打印信息，同时控制驱动控制主电机、激光扫描系统及控制操作面板完成打印工作。
激光打印机的控制电路主要由CPU、ASIC（专用集成电路）、存储器芯片、内存、监控程序存储器、复位电路、重置电路、主电机驱动电路、散热风扇驱动电路、激光扫描系统驱动电路、输纸机构驱动控制电路、硒鼓组件驱动电路、转印分离系统驱动电路、定影系统驱动电路、操作面板、接口电路、传感器电路等组成。如图4所示为激光打印机控制电路组成方框图。
