一、输纸部分
    1．纸张路径
    打印机在打印时，可从多功能纸盒或手动进纸槽将纸张装入打印机。打印时，吸纸辊吸入的纸张先后被传输到图像转印辊、热辊和出纸辊。随后，纸张被输出到打印机出纸盒中，如图6所示。

    2．多功能纸盒
（1）多功能纸盒的机构原理
    1）当激励了吸纸电磁铁时，主电机的驱动力便通过吸纸齿轮（单向离合器）而传输到吸纸辊，从而驱动吸纸辊旋转一周。
    2）同时，升降凸轮旋转并抬起抬纸板，从而将纸盒中的第一页（最上面）纸张装入打印机。
    3）固定的分离垫用于分离纸张。它可避免第二张及随后的纸张随第一张纸一起被装入打印机。
    4）由吸纸传感器持续激励（或纸张通过传感器）的时间周期便可确定纸张的实际长度，并且通过控制器确定纸张的实际长度是否与指定的纸张长度相匹配。如图7所示为多功能纸盒机构图。

  （2）纸张用尽检测
    在多功能纸盒的上端有一个纸张用尽传感器。它的作用是检测多功能纸盒和手动进纸槽中是否有纸张。
当有纸张时，制动器升起并挡住传感器灯；当纸张用尽时，制动器便落入纸盒中的切口，从而解除对传感器灯的阻挡。
   3．辅助纸盒装置
（1）辅助纸盒装置的机构原理
    1）在辅助纸盒装置中未安装驱动电机，因此，M1驱动力便通过驱动传输齿轮传输到辅助纸盒装置中的吸纸和走纸部分。
    2）虽然其进纸方法与打印机的多功能纸盒相同，但辅助纸盒装置的纸张分离系统采用的是边角分离的方 法。
    3）通过纸盒中的纸张分离爪和纸张本身的强度（边角分离系统）在边角处分离纸张。每个吸纸周期装入一张纸。
    4）打印机通过辅助纸盒装置中的PWB-A来控制辅助纸盒装置中的吸纸电磁铁（SL21）。
    图8所示为辅助纸盒装置机构图。

   （2）纸张用尽的检测
    在连接板上有一个纸张用尽传感器，它可检测辅助纸盒装置中是否有纸张。当有纸张时，制动器升起并挡住传感器灯。当纸张用尽时，制动器便落入抬纸板中的切口，从而解除对传感器灯的阻挡。
   （3）纸盒类型的检测
    辅助纸盒装置带有一个与控制杆相连的纸盒类型检测开关，如图9所示。

    当装入纸盒后，纸盒右侧的凸块便根据纸盒中所装的纸张大小推动此控制杆，从而关闭或打开纸盒类型检测开关。
    纸盒类型检测开关包括三个子开关。打印机可通过这些子开关的组合（关闭或打开）确定纸盒类型（或纸张大小）。

    二、硒鼓充电原理
    硒鼓激光曝光之前，将对硒鼓进行静电充电。硒鼓充电电刷和预充电薄膜都用于此充电方法。硒鼓充电电刷和预充电薄膜充电后在打印机内部只产生极少量的臭氧。由于电荷被直接施加到硒鼓上，因而能够以低电压对硒鼓充电。同时，对硒鼓的充电也很稳定和均匀。在通过硒鼓充电电刷给硒鼓充电之前，预充电薄膜便将电荷施加到硒鼓上，从而提高了充电效率。

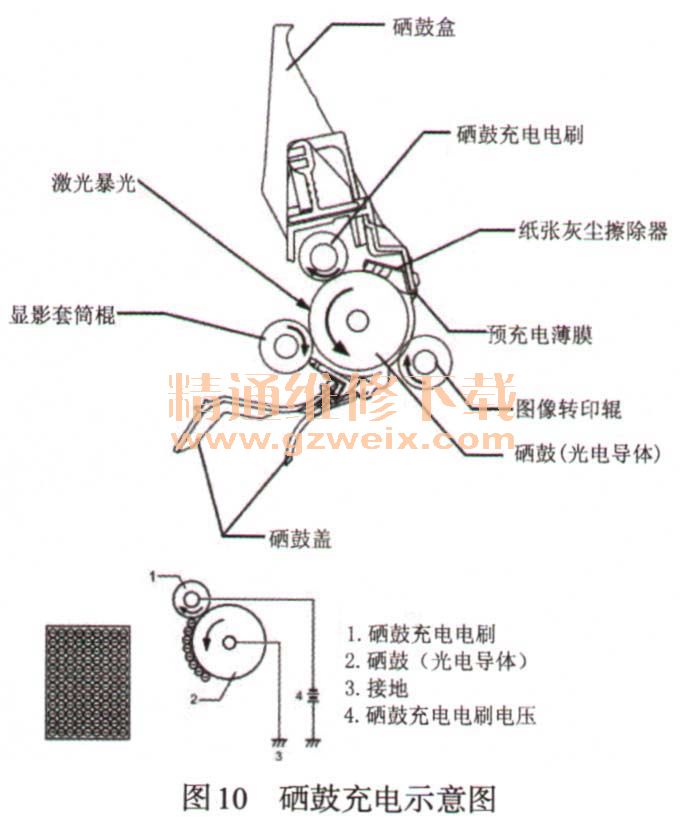

主电机（M1）驱动力通过一个齿轮使硒鼓充电电刷旋转。在已充电硒鼓表面的电势约为-800V。如图10所示为硒鼓充电示意图。

    三、激光扫描原理
    激光扫描是打印头装置发射激光束照射硒鼓表面从而在硒鼓表面创建一个不可见的静电荷图像的过程。

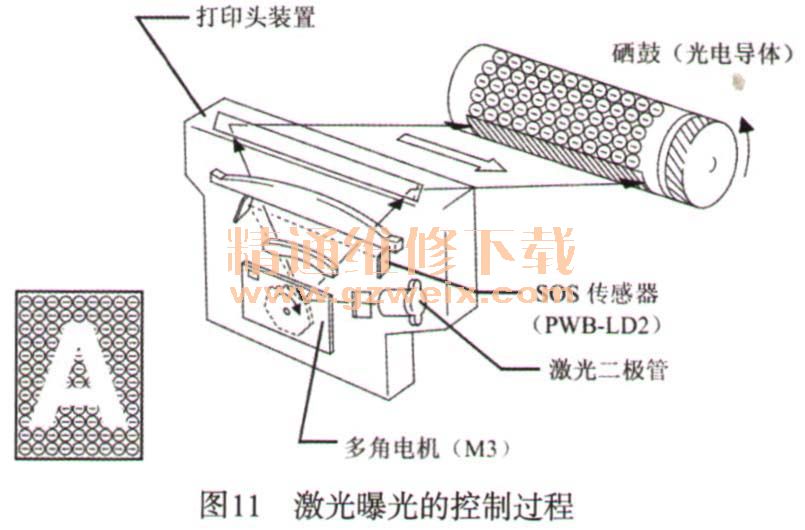

    激光扫描的控制过程如下（如图11所示），以便在适当的时间打印图像。

    1．在次扫描方向（垂直方向）
    1）当打印机接收到PRINT（打印）信号时，多角电机和主电机旋转，并装入纸张。
    2）在纸张的最前端边缘触发了纸张传感器（TOD信号）后，控制器板便发送VIDEO（视频）信号到打印头，打印机便在次扫描方向开始打印。
    3）通过延迟VIDEO（视频）信号的发送时序来确定第二条直线的打印起始位置。
    2．在扫描方向（水平方向）
    每条扫描线的激光发射时序由安装在激光二极管控制板上的 SOS传感器统一控制。
    3．打印区域
    如图12所示为打印区域。

    1）控制器将适当纸张大小VIDEO信号发送到引擎（控制器板）。
    2）控制器根据引擎（控制器板）发射出的TOD信号（次扫描方向）和HSYNC信号来确定打印起始位置。
    3）当打印头接收到VIDEO信号时，开始激光曝光。
    4．工作原理
    激光扫描系统的工作原理是：激光发生器接收到来自主控电路的信号后开始发射激光，激光经过圆柱形透镜会聚到扫描棱镜上；扫描棱镜在扫描马达的带动下匀速转动，将激光束水平传送到成像透镜和折射镜；折射镜改变激光束的行径，使激光束水平地扫描到感光鼓上；感光鼓在主电机的带动下匀速转动，形成一个垂直的扫描路径，这样在感光鼓上就形成了一幅二维静电潜像图，进入显影阶段。
    激光检测器检测到激光束时，将该信号传给激光检测电路，并传回到主控电路，主控电路再控制输纸系统、显影系统同步启动。
