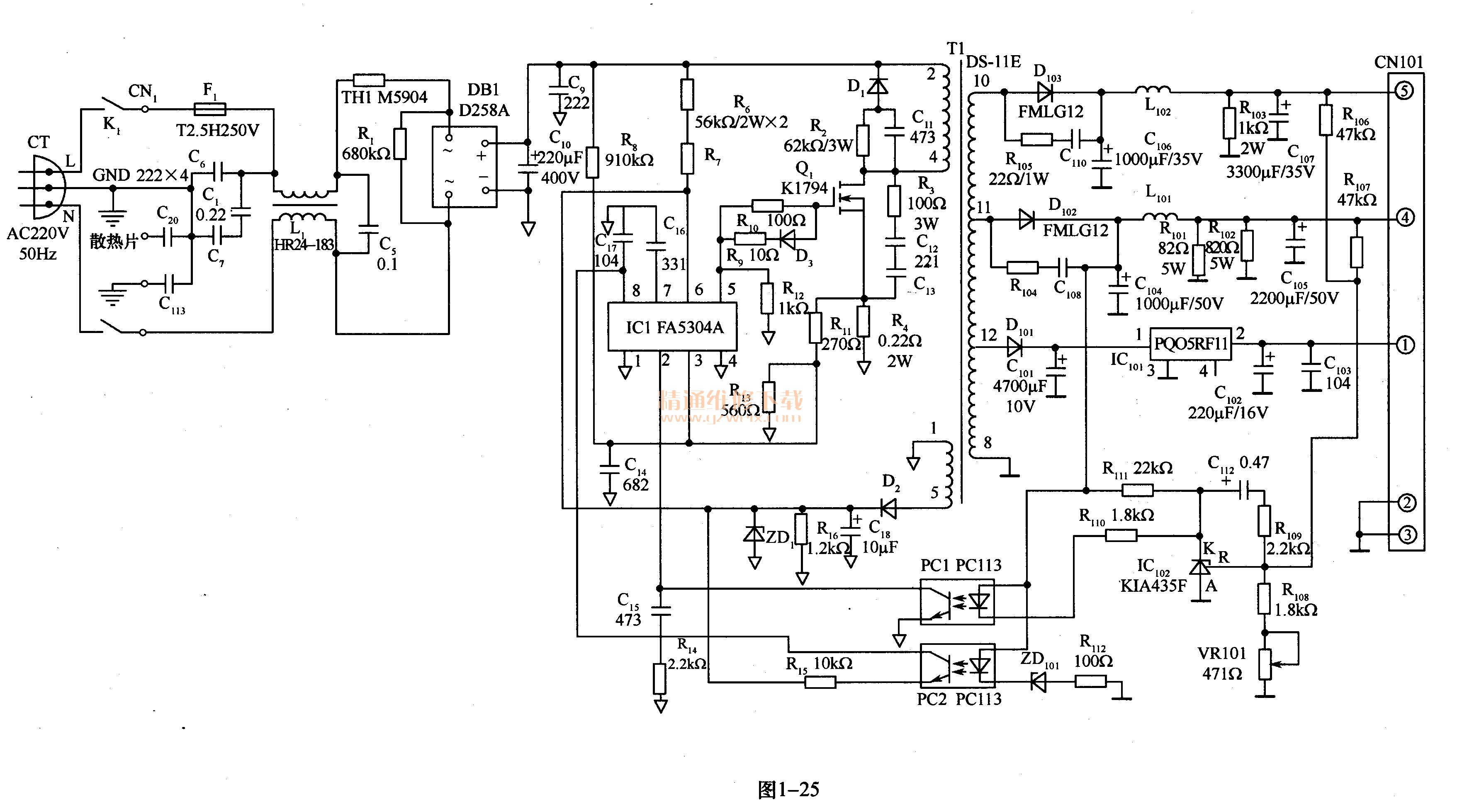

检查与分析：根据现象分析，故障出在开关电源电路。该机开关电源电路如图1-25所示。开关电源工作原理：该开关电源采用FA5304A作驱动块，其6脚比较关键，外接R6,R：启动电阻及由D2、C18、ZD1组成的供电电路。ZD1主要是过压保护。2脚为取样电压输入端，功能是稳定输出电压。第3脚为过流检测端，对流经R；的电流进行检测，同时因接有R8，也可对＋300V输入电压进行过压检测。第5脚为脉冲输出端，驱动开关管Q1(K1794)。

    该开关电源稳压部分采用K1 A435F，光藕采用第6脚的PC 113，在次级整流电路中，IC 101为4个脚的＋5V稳压块PQ05 RF11，电路中的第4脚没有使用。

    检修时，打开机盖，检查开关管Q1(K1794) ,电阻R9 、R10、R11已全部烧黑。用万用表测量C10两端电压，正常值为275V-310V，若无此电压，应查输入电路；若电压低于260V，则应更换C10。提示：C10充电未放完之前，不可用万用表测量R6 , R7的电阻值大小，以防损坏IC1和万用电表。R6 , R7可用代换法或开路测阻值判断。

    Q1短路损坏引起熔丝F1熔断，要同时检测F1、Q1 、R4 、R11 、R9、IC1等元件是否损坏。Q1可用彩显电源开关管代换。DB1可用D2SBA或用彩电桥堆代换。C10可用100μF/400V电容代换，C18可用10 μF/50 V电容代换。PC 113可用TLP632,PC614,PC714等6脚光藕直接代换，稳压块PQ05 RF11可用7805三端稳压块代换。

检修结果：更换所有损坏元器件后，打印机工作恢复正常。
