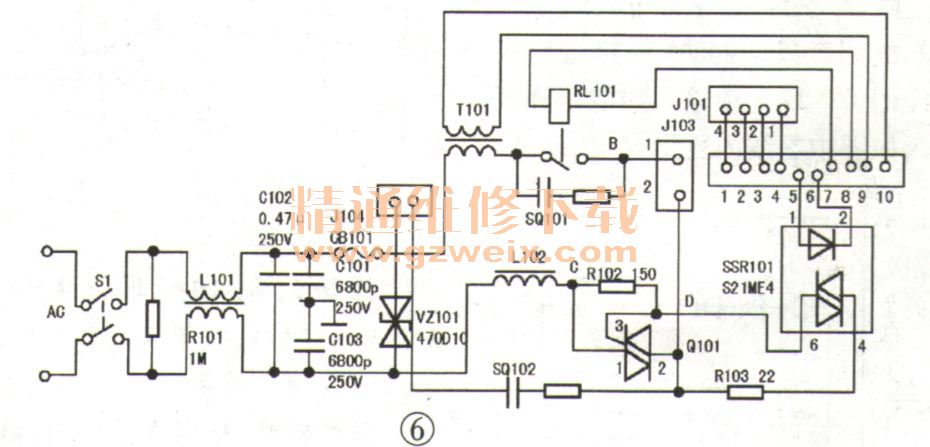

分析检修:根据现象分析,该机电源电路可能已损坏。检修时,打开机盖,先拆下交流电源组件,发现VZ101烧坏。有关电路如图6所示。由原理可知:交流电输入经L101、C102、C101、C103滤波后,通过CB101加到VZ101上。CB101上标有AC125V、10A字样,其两脚测量为通路,它是一个10A的过流保护开关,而VZ101则为一个双向稳压二极管,但实际安装的都是压敏电阻,峰值电压在220V左右。当输入电压过高时,压敏电阻VZ1的阻值减小,呈短路状态,过流保护器CB101断路,以保护后级电路。由于接入220V时过流电流太大,VZ101被烧蝴,通常外面电源插线板上的保险管也被烧毁。更换VZ101压敏电阻后,故障排除。
