东芝TH -3070型针式打印机,接通电源开机,有风扇的转动声,操作面板无指示,字车不返回至左端初始位置
来源:本站整理  作者:佚名  2015-11-03 09:50:43

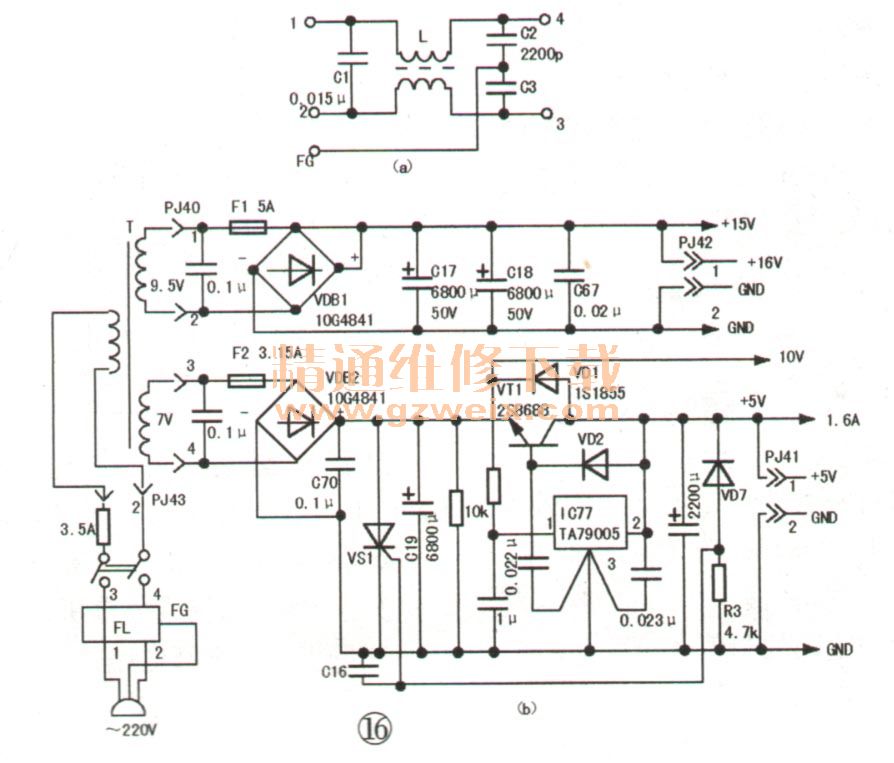

    分析检修:根据现象分析,该故障一般发生在电源及相关部位,有关电路如图16所示。检修时,开机观察,该机内风扇由于排除电路板上热量,安装在打印机架后方,由电源的交流滤波电路供电,风扇转动,则说明其交流滤波电路之前的电路是正常的。面板上指示灯不亮,打印机无反应,说明电源无+5V电压输出。
    由图16可知,该机电源电路输出两组直流电压:+16V/3.2A和+5V/2.8A,所用的滤波电容的容量都很大,+16V用了两只6800μF电解电容(C17和C18),+5V电源使用了一只6800μF电解电容(C19)。当打印机久置未用后,初次上电开机瞬间,电解电容的充电电流是相当大的,很容易烧断保险管F1(5A)或F2(3.15A),经检查发现故障系保险管F2熔断所致,查其他元件未发现异常。更换F2后,打印机故障排除。

关键词:东芝打印机
