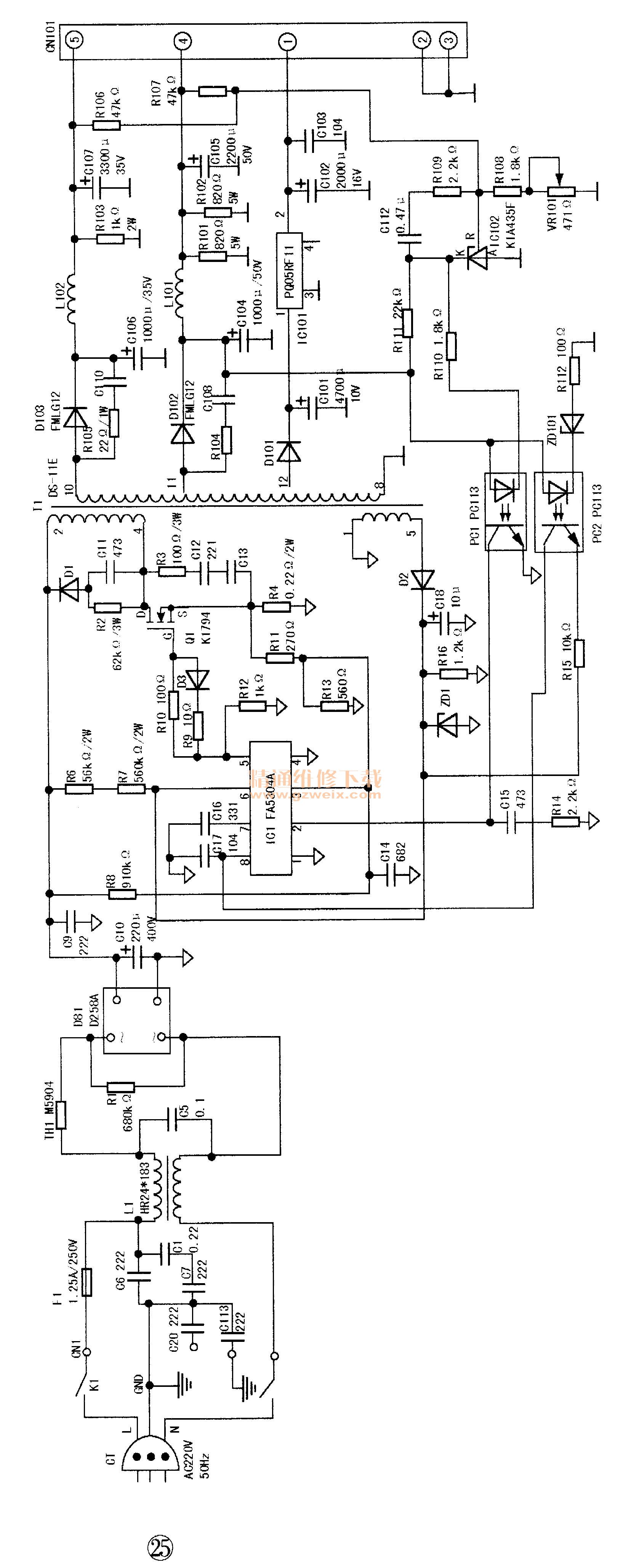

分析检修：根据现象分析，故障出在开关电源电路。该机开关电源电路如图25所示。开关电源工作原理：该开关电源采用FA5 304A作驱动块，其⑥脚比较关键，外接R6 、R7启动电阻及由D2、C18、ZD1组成的供电电路。ZD1主要是过压保护。②脚为取样电压输入端，功能是稳定输出电压。③脚为过流检测端，对流经R4的电流进行检测，同时因接有R8，也可对+300V输入电压进行过压检测。⑤脚为脉冲输出端，驱动开关管Q1（K1794）。

    该开关电源稳压部分采用K1A435F，光耦采用6脚的PC 113，在次级整流电路中，IC101为4个脚的+5V稳压块PQ05RF11，电路中的第④脚没有使用。
    检修时，打开机盖，检查开关管Q1（K1794）、电阻R9、R10、R11已全部烧黑。用万用表测量C10两端电压，正常为275V～310V之间，若无此电压，应查输入电路；若电压低于260V，则应更换C10。提示：C10充电未放完之前，不可用万用表电阻挡测量R6、R7的电阻大小，以防损坏IC1和万用电表。R6、 R7可用代换法或开路测阻值判断。
    Q1短路损坏引起炸保险F1，要同时检测F1、Q1、R4、R11、R9、IC1等元件是否损坏。Q1可用彩显电源开关管代换。DB1可用D2SBA或用彩电桥堆代换。C10可用100μF/
400V电容代换，C18可用10μF/50V电容代换。PC113，可用TLP632、PC614、PC714等6脚光耦直接代换，稳压块PQ05RF11可用7805端稳压块代换。更换所有损坏元器件后，机器工作恢复正常。
