激光打印机也是机电结合的设备之一，其机械部分包括纸张传输、激光扫描、显影、定影、硒鼓等多个关键组件，一旦关键组件出现故障，就会导致打印机无法打印，或出现打印质量问题。因此对机械部分的组成结构和工作原理的掌握，可以帮助读者很好地掌握机械部分故障维修的方法，对维修激兴打印机非常重要。
    当需要打印时，由计算机通过电缆向打印机发送打印数据。打印机首先将接收到的数据暂存在缓存中，当接收到一段完整的数据后，再发送给打印机的处理器。处理器收到打印资料后，将这些数据处理成打印机驱动信号（驱动打印机的激光扫描机构、成像机构、走纸机构等），准备打印。

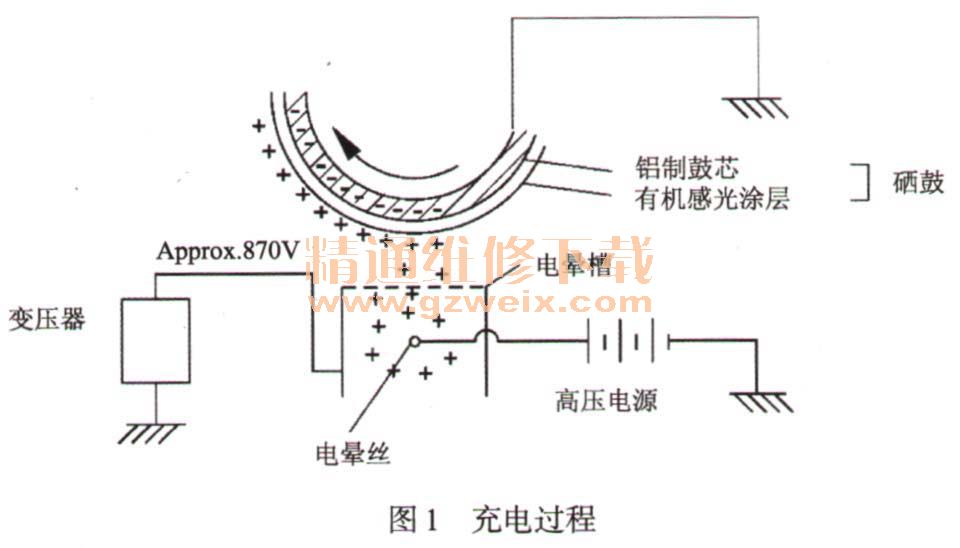

    在打印开始时，硒鼓首先通过初级充电器形成的离子电荷充电到约870V，如图1所示。电荷由具有高压直流偏压的电晕丝电离形成，离子电荷的流动由格栅控制以保证均匀分布在硒鼓表面上。

    硒鼓充电后，它将曝光在激光单元投射的光中。激光束从激光单元里的1个激光二极管中辐射出来，通过CO透镜上的1个狭长切口形成固定的宽度。然后经过高速旋转的1个多棱镜进行反射。当多棱镜旋转时，通过多棱镜反射的激光束经过。透镜的反射并从反射镜的右侧穿过到达左侧末端。此时，多棱镜垂直方向上模糊的激光光束产生的弯曲通过1个CYL透镜被矫正。被反射镜反射的激光束直接通过其下面的感光硒鼓，然后将感光硒鼓曝光在这激光束中。被激光曝光的区域就是要打印的影像。曝光区域的表面电压减小，形成静电打印的图像，如图2所示。

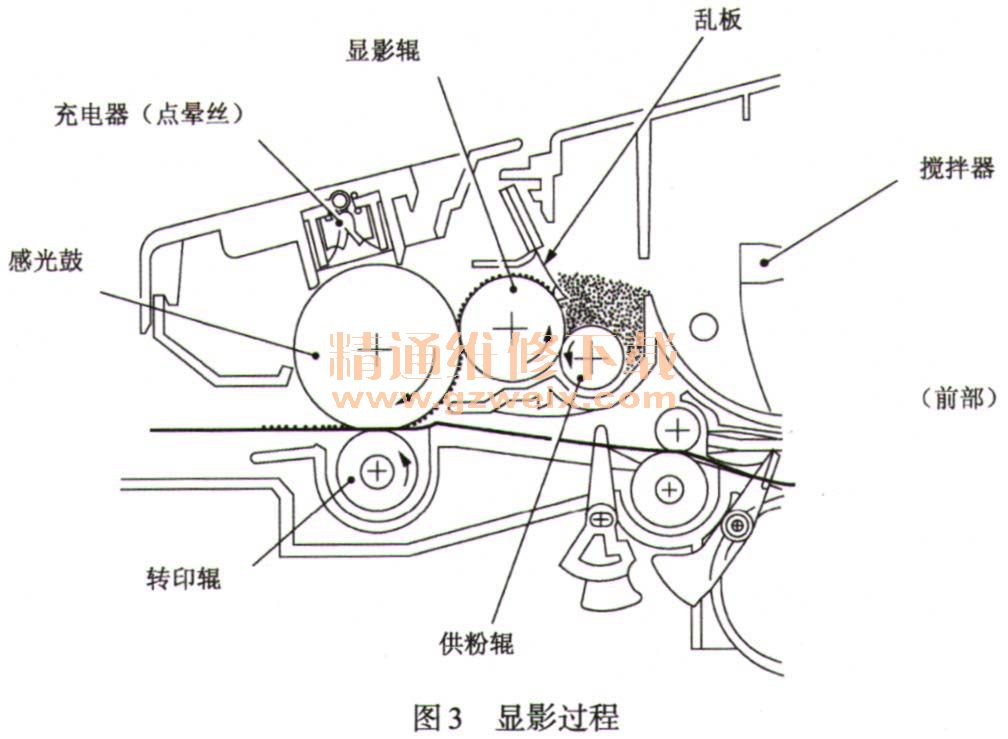

    显影剂含有非磁性墨粉。显影辊是导电橡胶、供给辊（也是导电橡胶）相向旋转。墨粉装满并从供给辊运到显影辊。墨粉私附在显影辊并在刀片控制下厚度均匀地传送到感光硒鼓。墨粉夹在显影辊和硒鼓之间并在硒鼓上的隐藏影像上显影。硒鼓和显影辊间的静电区，被直流电源偏压后，产生的静电电压把显影辊上的墨粉粒子吸附到硒鼓表面的隐藏影像区域，如图3所示。

    硒鼓单元充电，曝光并接收到显影的影像后，形成的墨粉被纸张背部的负电荷转印到纸张上。纸张上的负电荷使得充了正电荷的墨粉离开硒鼓，并戮附在纸张上。结果纸张上就出现了可视影像。如果墨粉没有很好地转印到纸张上，可能是硒鼓上残留了墨粉并黏附在转印辊上。转印电压在硒鼓非打印旋转时产生了变化，所以转印辊可通过把黏附在转印辊上充了正电荷的墨粉恢复到影像传导硒鼓上加以清洁。
    通过静电转印到纸张上的影像在通过定影单元的加热辊和压力辊时，被高温和压力固定。热敏电阻通过检测加热辊表面温度并打开或关闭卤化加热器灯保持表面温度稳定，如图4所示。
