故障症状：实达CR3240型针式打印机，开机后指示灯不亮，打印机不工作。
    故障原因：开关电源电路中的部分元器件损坏。

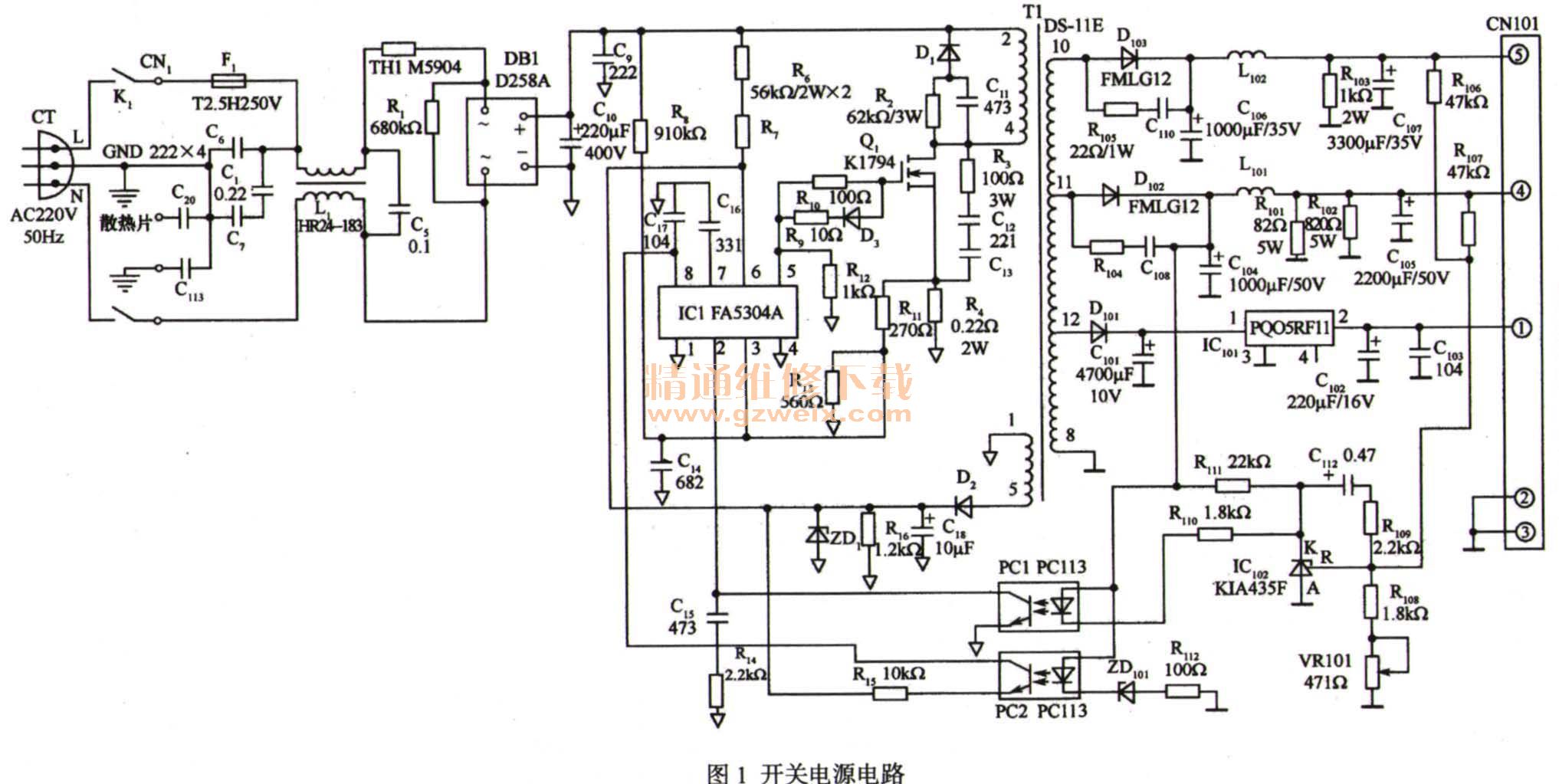

    分析检修：根据现象分析，上述故障出在开关电源电路。该机开关电源电路如图1所示。

    开关电源工作原理为：该开关电源采用FA5304A作驱动块，其6脚比较关键，外接R6、R7启动电阻及由D2、C18、ZD1组成的供电电路。ZD1主要起过压保护作用。2脚为取样电压输入端，功能是稳定输出电压。第3脚为过流检测端，对流经R4的电流进行检测，同时因接有R8，也可对＋300V输入电压进行过压检测。第5脚为脉冲输出端，驱动开关管Q1（K1794）。
    该开关电源稳压部分采用K1 A435F，光耦采用第6脚的PC113，在次级整流电路中，IC101为4个脚的＋5V稳压块PQ05RF 11，电路中的第4脚没有使用。
    其检修方法如下。
    步骤01  打开机盖，检查开关管Q1（K1794），电阻R9、R10、R11，发现已全部烧黑。用万用表则量C10两端电压，正常值为275~310V，若无此电压，应查输入电路；若电压低于260V ，则应更换C10。
    提示：C10充电未放完之前，不可用万用表测量R6、R7的电阻值大小，以防损坏IC1和万用电表。R6、R7可用代换法或开路测阻值判断。
    步骤02  Q1短路损坏引起熔丝F1熔断，要同时检测F1、Q1、R4、R11、R9、IC1等元件是否损坏。Q1可用彩显电源开关管代换。DB1可用D2SBA或用彩电桥堆代换。C10可用100μF/400V电容代换，C18可用10μF/50 V电容代换。PC 113可用TLP632、PC614、PC714等6脚光耦直接代换。稳压块PQ05 RF11可用7805三端稳压块代换。
    步骤03  更换所有损坏元器件后，开机测试，故障排除。
