轰天炮1806TV-9投影仪清洗和维修(上)
来源:本站整理  作者:佚名  2014-10-20 08:41:40



    现在本地的中小学都装备了电子白板教学仪器,统一购置子轰天炮1806TV-9投影机,经过几年的使用,该机大批出现亮度降低、图像模糊的情况。

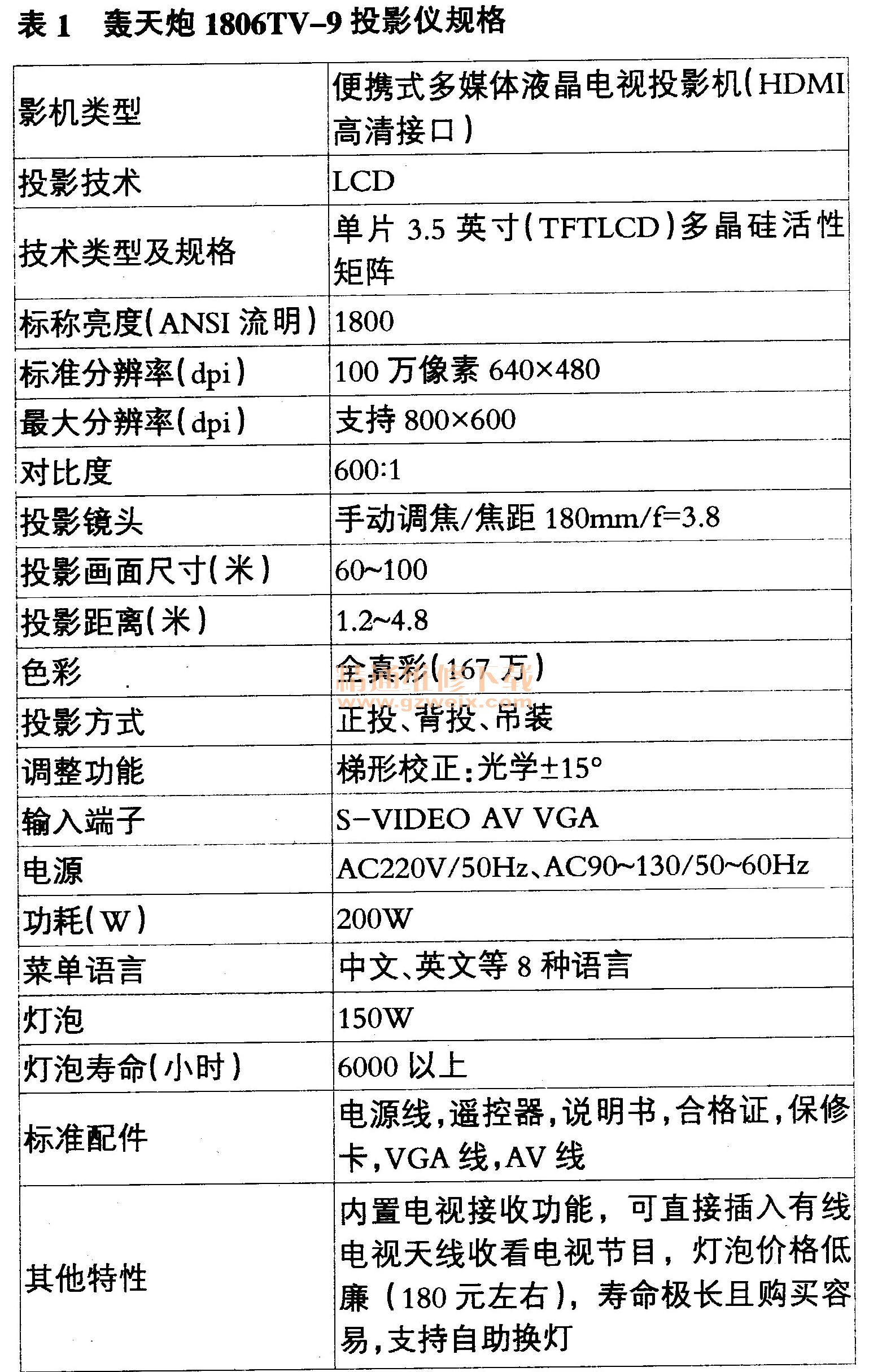

    该机系统是TFT LCD多晶硅活性矩阵(单片3.5英寸LCD),具体参数如表1所示。

    下面具体讲解如何拆卸和清洗这种投影仪。所有操作共分三步:拆卸→清洗→组装还原。维修前首先要准备:柔软的干布、干净柔软性好的毛刷、吹尘器、螺丝刀、记号笔等维修必需品。
    第一步:拆卸

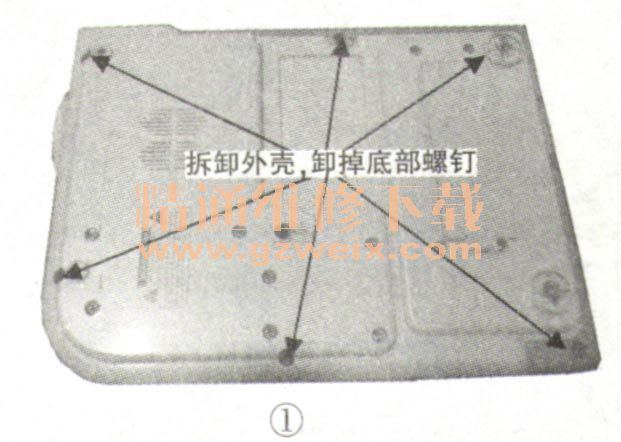

    在拆开外壳前,先在工作台上垫好干净的桌布,再在灰尘小的地方放置拆下来的光学部件,把投影仪放在桌布上,先拆卸底部的几处螺钉,详见图1所示。

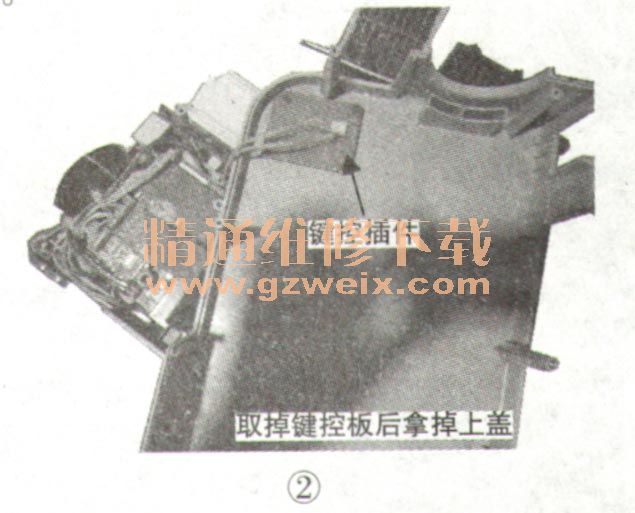

    打开外壳后把上盖的按键板连线插件拔掉,详见图2所示。

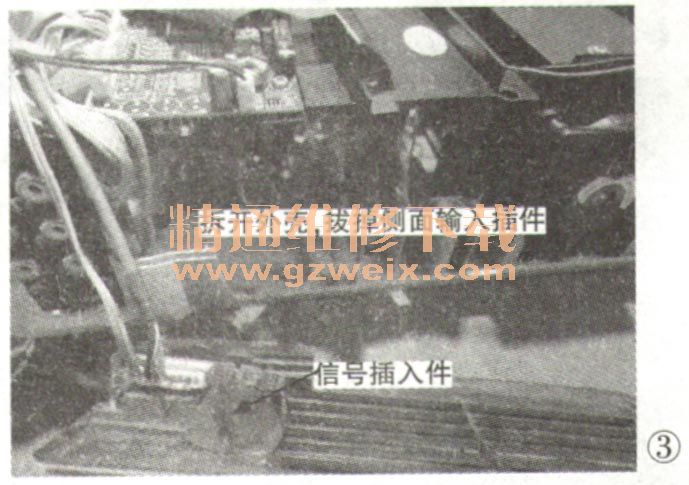

    去掉四周的挡尘板和侧盖上的信号输入插件,详见图3所示。

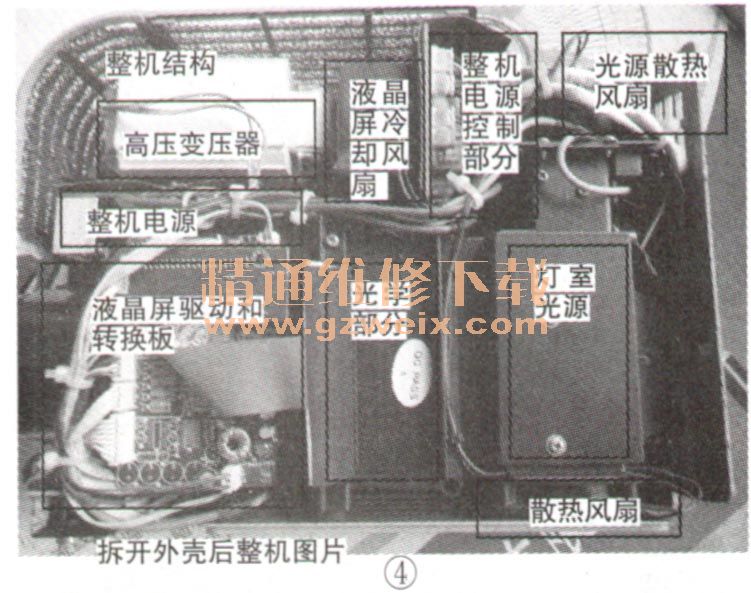

    整机结构如图4所示,因为电路插件较多,需要用记号笔做上记号,以防安装时出错。

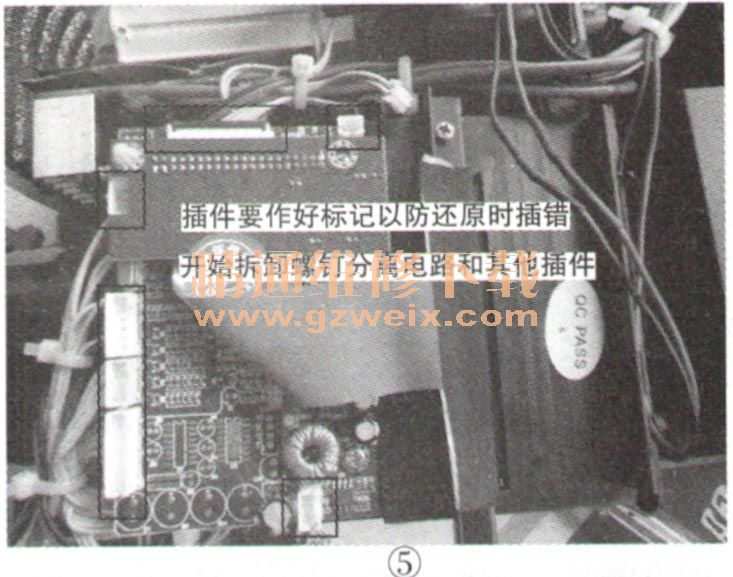

    现在开始拆卸液晶部分和电路,详见图5所示。

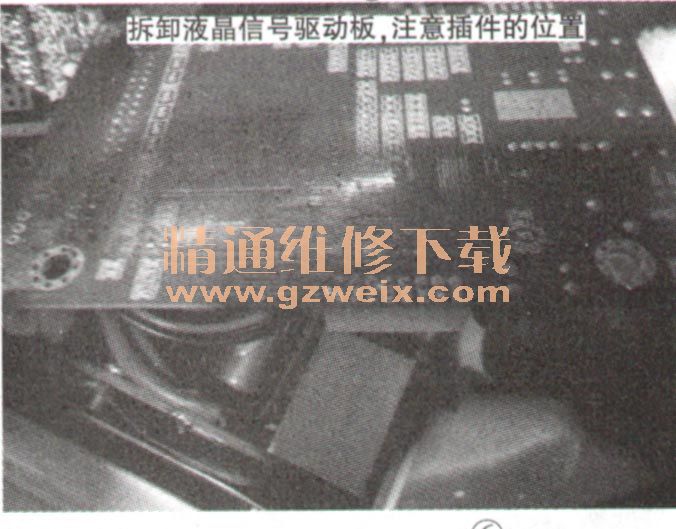

    拆卸下来的电路板,详见图6所示。

[1] [2]  下一页
