Acer EV-S21T投影仪自动关机故障维修
来源:本站整理  作者:佚名  2015-05-18 09:57:37

    接修一批KTV使用的Acer EV -S21 T投影仪,据用户介绍:故障现象为冷机工作正常,机器发热后就出现自动停机,停机时间无规律,有几台最长可以使用40分钟后停机。
    这是款DLP反射型数字式投影机,使用DMD数字微镜片器件作为成像源,取代了早期传统的LCD液晶屏成像技术,一个DMD电影有50100万微镜片聚集在CMOS硅基板上,再通过数字信号转换投射到屏幕上,DLP内置光源通过高速旋转的色轮装置,分解出红绿蓝三种颜色投射到数字微镜片器件上。
    根据故障现象,初步判断为投影机里散热风扇不良引起过热保护,决定首先从风扇通道入手。拆开外壳后开机,3只风扇运转都正常,通电试机十来分钟,整机温度确实很高。散热通道和扇叶上灰尘很厚,取下清洗干净,并且把风扇上的轴承加上润滑油,并且把风道口、过滤网等都清洗干净,安装好后通电试机,连续工作3个小时都正常,认为故障就是风扇灰尘太多,散热不良引起保护,利用试机的时间,把其他几台也如法处理了一遍。
    第一台试机4个多小时后都正常,关闭电源后,装上前、后和上部分外壳,重新通电继续试机,大约几十分钟后图像消失,投影机上的指示灯全部不亮,根据这现象,说明故障不是过热保护。一般过热保护指示灯要亮,风扇也会继续工作,只是关闭了光源部分,不会出现整机电源关闭的现象。

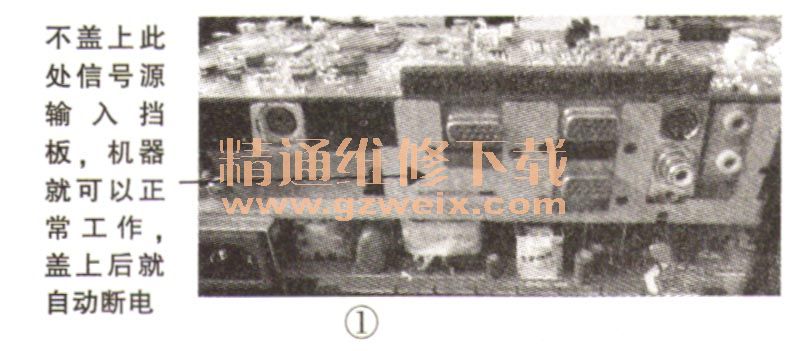

    重新拆开外壳,通电检测各路电压,长时间的等待,仍不出现自动断电,又重新盖上几处外壳后通电开机,故障再次出现。电源自动断电后,按重启和其他按键都无效,拔掉电源插头后重新加电,电源指示灯亮,启动后又可以正常工作。由于盖上外壳后就无法测量主板上的各路电压,也无从判断故障点,最后逐步实验发现,只要合上投影机后面信号源这块盖板,如图1所示,就自动断电,与前面板和上面盖板无关系。

    安装好后面挡板。顶部的外壳不盖上,通电试机,正常工作大约一个小时后就又自动断电,马上测量主板上12V和5V,均无电压,说明故障发生在电源板上。电源板安装在投影机的最底部,需要把机器全部拆开才能检修电源板,具体拆卸方法详见后面的介绍。取下电源板后仔细观察,没有发现元件有明显的问题,电容也未见鼓包和漏液现象。
    根据现象判断,故障应该属于电源部分某只元件热稳定性变差导致。这样的故障不太好检修,因为关机重新接入电源又可正常工作,只是工作时间逐步减短,电源板又不能独立检修,必须安装好后才能试机等待故障出现,就只能凭经验来修理了。
    出现停机后在第一时间拆除上面电路板和支架,触摸电源板上所有元件,看看哪里温度过高。唯独发现待机电源管理芯片IC651(TOP256)温度很高,手指不能长时间放在散热片上,怀疑它有问题。TOPSwitch JX系列(TOP256 -271)集成了725V功率MOSFET高压开关电流源,多模式PWM控制,具有热关断和故障保护功能。首先把TOP265外围2只4710/50V电容和102/2kV尖峰吸收电容都代换后试机,工作时的温度还是很高,直接换新故障也未排除。

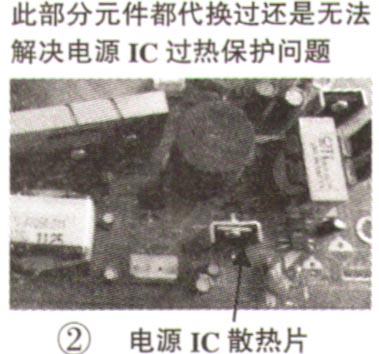

    只要不把后面的挡板安装就可以长时间正常工作,仔细想想,说明整机电路基本正常,不存在过流保护,电源TOP265散热片本身的设计是不是太小了?如图2所示,试着在散热片上叠加一块小铝片,把外壳全部装好试机,4个小时过去了也没有出现断电现象。这说明就是TOP256过热自动保护。重新拆开后寻找合适的铝板改装散热片,由于电源板和整机电路结构紧凑,新换的散热片不能过大,否则无法安装,太小又达不到效果。经过多次实验,终于给TOP256加装散热片成功,如图3所示。



    按照此方法把其他几台都维修好了,高兴之余,心中却始终疑惑:这款机子为啥都会出现这种故障?如果仅仅是散热片过小,那么新机器也会出现自动停机现象,但是这几台机器在KTV使用快2个月了都很正常,难道以后也会出现同样的现象?
    下面简单介绍拆卸步骤和维修时需要注意的事项:

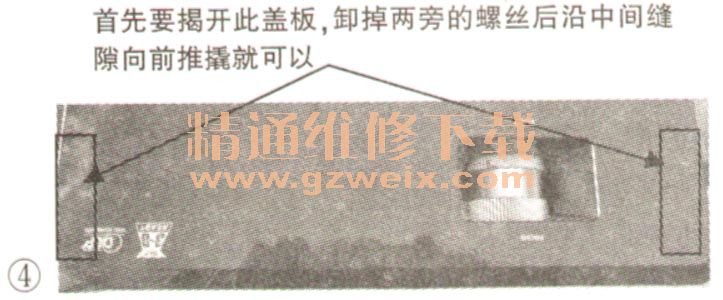

    第一步:拆开顶部的半块盖板,如图4所示。

    第二步:揭开盖板后松掉顶部2颗螺钉,如图5所示。取下面板后松开箭头处2颗螺钉,然后沿

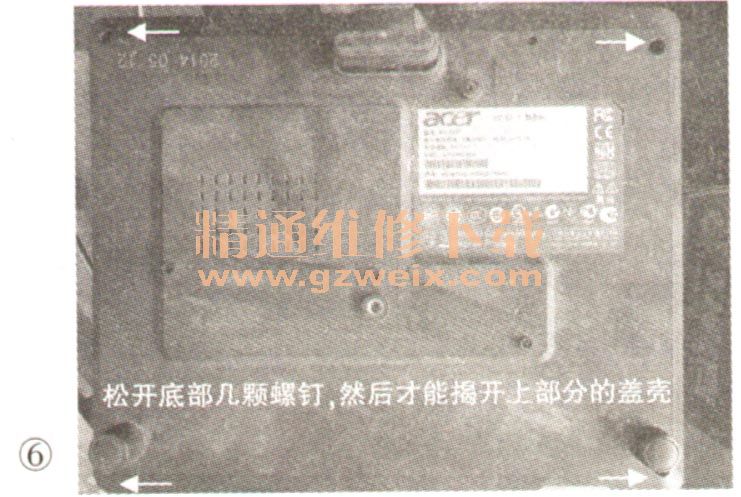

    第三步:松开底部几颗螺钉,然后才能揭开上部分的盖壳,如图6所示。
