轰天炮1806TV-9投影仪清洗和维修(下)
来源:本站整理  作者:佚名  2014-11-24 08:56:43



    光学部分全部拆完,开始拆灯室部分组件,详见图12所示。

    松掉外壳底部这4颗螺钉就可以把灯室部件取下详见图13所示。

    从外壳取下来的灯室整体组件,详见图14所示。

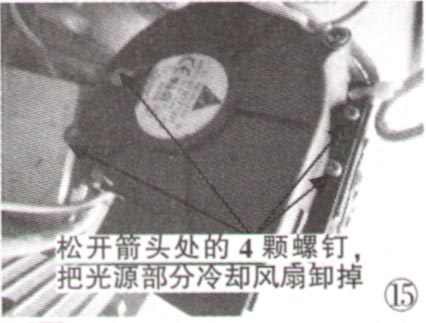

    把灯室降温风扇从组件上拆下详见图15所示。

    开始把灯室组件全部分离,首先拆反光碗部分,松开固定螺钉详见图16所示。

    拿掉反光碗的护罩外壳后露出反光碗,详见图17所示。

    反光碗上聚光增亮镀层膜已经开始脱落,必须更换,详见图18所示。

[1] [2] [3]  下一页
