轰天炮HTP投影机LED-86D无图像故障
来源:家电维修  作者:佚名  2016-11-14 17:00:45

    一台轰天炮HTP投影机LED-86D,前段时间开机一小时左右会自己亮起,最近不管开多久都不会亮,声音一直正常。

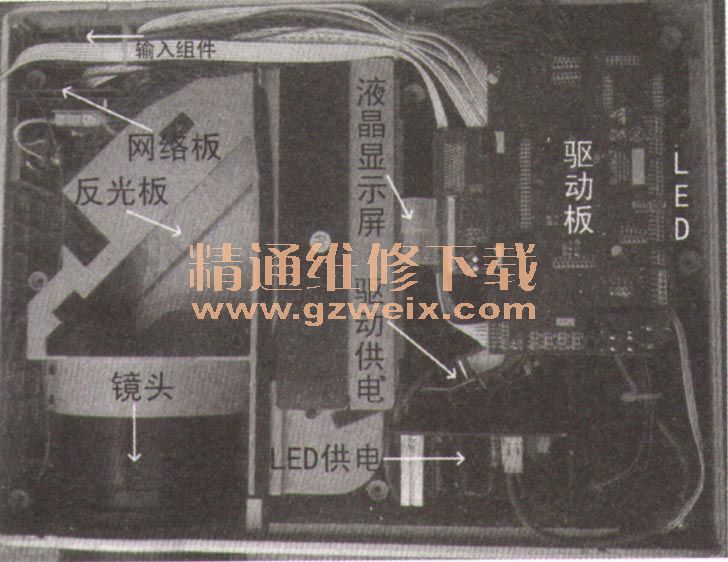

    拆下底部螺丝,看到机内有两块电源板、一块驱动组合板、信号板、WIFI网络板、LED灯泡及镜头套件,如图1所示。

    先从供电入手,测得小电源板上有+5V、+12V电压输出,大电源板输出+20V供LED。因开/关机正常,声音正常,问题应该还是出在灯光部份。仔细听,好像有电源间歇起振的“吱吱”声。拆出LED供电板,发现声音就是从此板发出的。该板输出电压滤波电容耐压为50V。根据经验,若输出20V,其滤波电容耐压多为35V,通道是本电源输出电压偏低?检修稳压电路,如图2所示,试换光祸无效,再换TL431后开机,灯泡点亮,测得输出电压为31.9V。接上视频信号,图像、声音都正常。
