4.拆电源板（图7）
电源盒（内装电源板）螺丝比较隐蔽，共有7个，特别是屏蔽盒里还有2个。先拆下这7颗螺丝，取下点灯板和EMC板两个插接件的连接线插头，再取出整个电源盒，然后拆下屏蔽罩和绝缘罩就可以取下电源板。

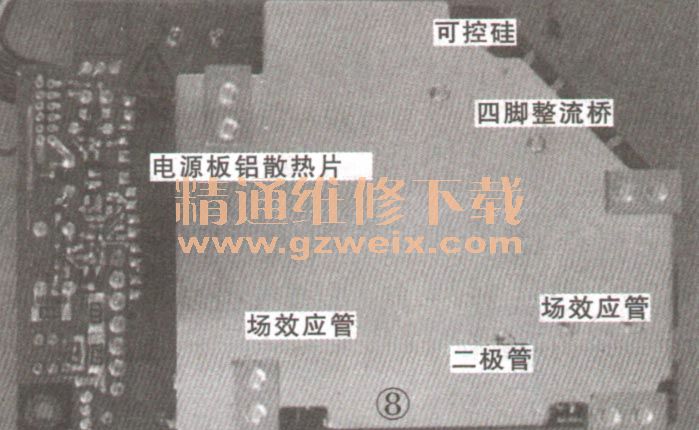

电源板背面有一个几乎覆盖整个PCB电路板背面的铝散热片，覆盖住了背面的贴片元件，如图8所示。
只有先用合适孔径的注射针头脱焊开三只场效应管、一只二极管、一个可控硅、桥式整流器及散热片的引脚，才能取下电源板背面的铝散热片，再把桥式整流器装到电源板上，这样才能进行后续检修。
