2.3测试系统软件平台
测试系统软件主要包括文本编译模块、测试矢量生成模块、测试运行模块、故障诊断模块、交互调试模块等部分。

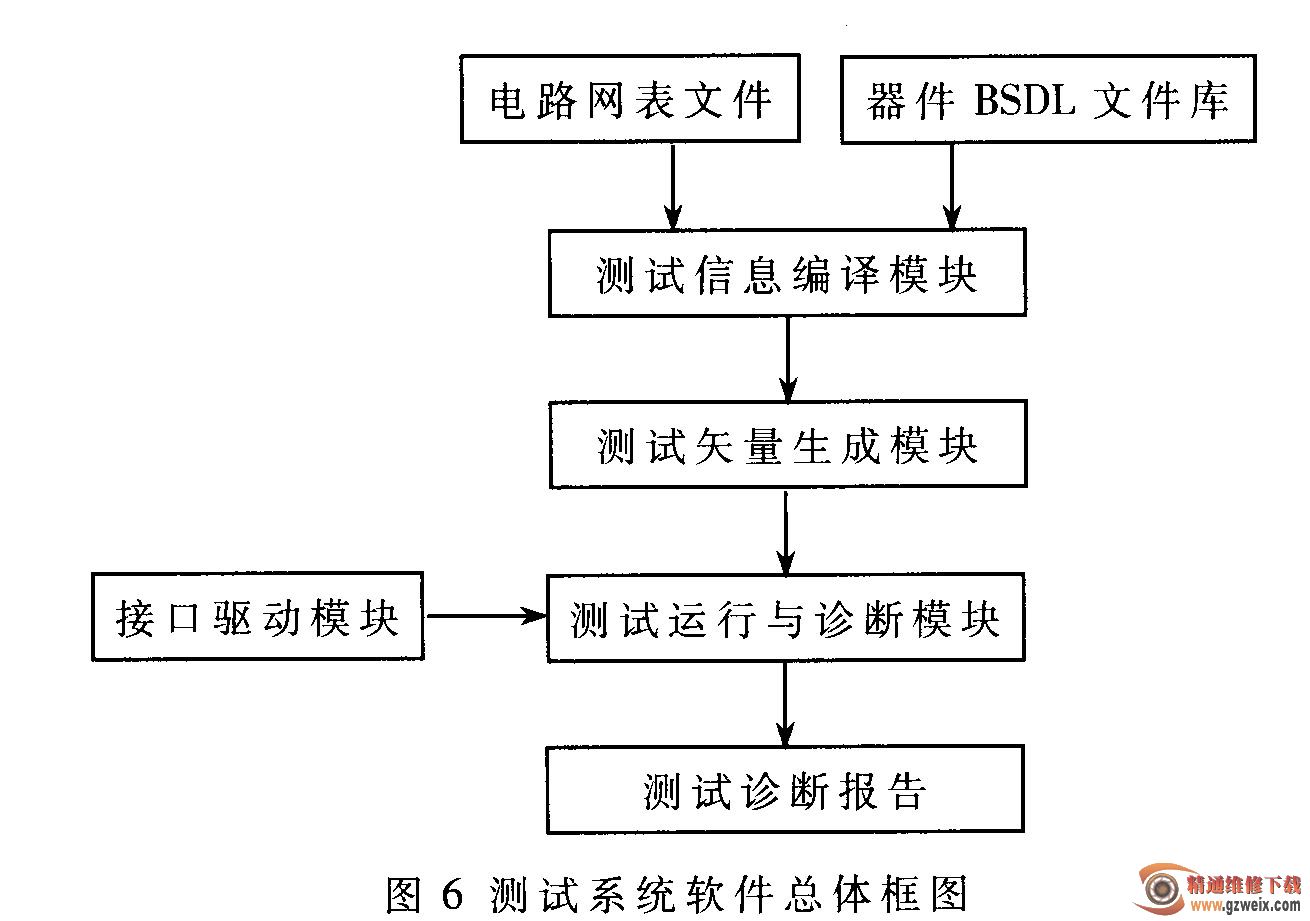

测试系统软件总体框图如图6所示。测试软件从操作界面输入电路板网表文件，结合器件BSDL.1 /BSDL.7/HSDL.7文件信息，通过文本编译生成扫描链信息，分析可测互连网络，确定互连网络节点的结构类型，选定测试矢量生成算法。根据测试任务类型生成对应的测试矢量集，利用测试运行模块测试操作。最后通过诊断模块对测试结果进行故障诊断，判定故障类型及故障位置。
3测试及验证
本文中设计的测试控制器利用FPGA硬件平台进行设计和Quartus II软件进行仿真验证。对五个子模块功能，以选择机制控制模块为例进行设计验证。
选择机制控制模块的主要功能是生成选择序列。分别对选择逃脱、警报及生成的选择序列进行仿真，验证设计的正确性。

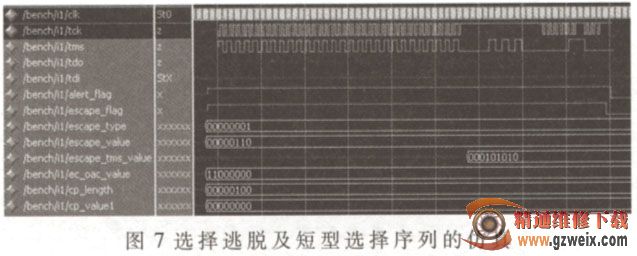

3.1选择逃脱及短型选择序列的仿真
选择逃脱及短型选择序列的仿真如图7所示，由仿真图可知选择机制控制模块实现了选择逃脱和短型选择序列。

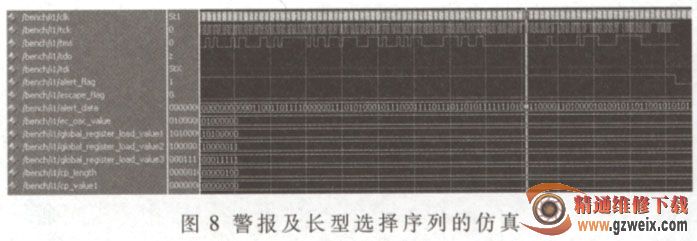

3.2警报及长型选择序列的仿真
警报及长型选择序列的仿真如图8所示，由仿真图可知选择机制控制模块实现了警报和长型选择序列。
由以上分析可知，选择机制控制模块实现的测试信号满足了IEEE 1149.7标准中关于选择序列的要求。
边界扫描测试技术广泛应用于超大规模的集成电路中，IEEE 1149.7测试标准的发展为测试设计提出了更高的要求。本文从IEEE 1149.7标准分层理论入手，针对测试问题设计了CJTAG测试控制器。该控制器以CJTAG的六个功能层为理论依据，提供了一种可扩展的设计方案。通过构建测试系统，仿真实验验证证明了设计的正确性。
