ZigBee模块

　　在CC2430芯片上整合了ZigBee射频(RF)前端、内存和微控制器，其增强的8051MCU核的性能是工业标准8051微控制器内核性能的8倍;具有32/64/128 kB可编程闪存和8 kB的RAM;还含有8输入通道8～14 bit可选的模/数转换器(ADC)、4个定时器;带有2个强大的支持几组协议的USART;较宽的电压范围(2.0～3.6 V);硬件支持CSMA/CA功能;在休眠模式下仅0.9mA的电流损耗，外部中断或RTC能唤醒系统，在待机模式下电流损耗低于0.6mA，外部中断能唤醒系统;集成符合IEEE802.15.4标准的2.4GHz的RF无线电收发机;具有优良的无线电接收灵敏度和强大抗干扰性;集成度高，所需外围器件少;扩展板包含有串口和LCD显示器等，用于数据串行传输和数据显示。

信号采集与调理

　　采用低功耗、高精度的仪表放大器AD620作为前置放大器的核心器件。AD620具有高精度、高输入阻抗、低输入偏置电流、低输入失调电流、低噪声、低功耗、体积小等特点，非常适合应用于医疗仪器系统。低通滤波器电路采用巴特沃斯四阶滤波器TLC04，该器件成本低、易使用，提供精密的四阶低通滤波器功能。缓冲器为一个同相电压跟随器，其作用是为了提高系统输入阻抗和共模抑制比。限波器采用双T带阻滤波器，用来滤除50Hz的工频干扰。主级放大器采用满电源输出幅度四运算放大器TLC2274，它提供优秀的AC性能，且提供比普通CMOS运放更低的噪声、低输入失调电压和低功耗性能。

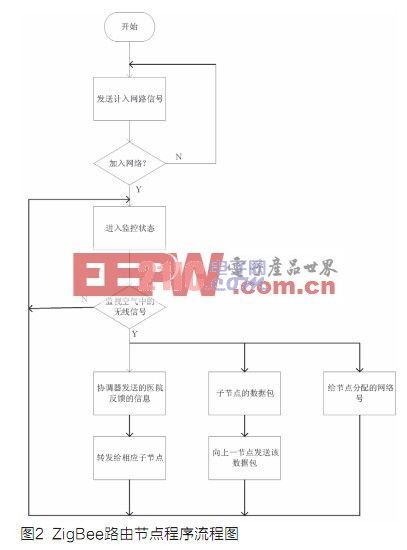

　　ZigBee路由节点的程序流程图如图2所示。

　　数据处理及显示描述

　　本设计采用差分阈值法检测QRS波，其基本思想是：对滤波后的 ECG 信号进行差分运算，求出差分的阈值以确定 QRS 波形的下降沿，再根据一定的时间窗和幅度阈值来确定QRS 波的特征点。

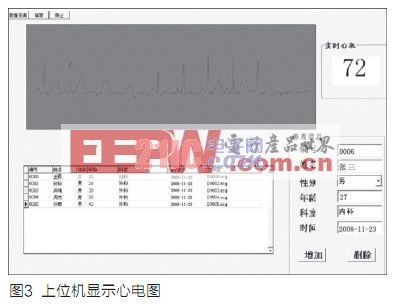

　　采用扫描式心电描记法，其主要原理是：从左到右画点，依次显示出相应的位置，同时新的点又将原来的点覆盖掉，中间有一段缓冲区刷掉旧点。画到最右端时，又从最左端画下一幅图，并且一直重复下去。上位机显示波形图如图3。
