在S3C2410中，nGPCS4的物理地址为0x2000000—0x28000000，共计128MB的静态物理空间。中断方式为下降沿有效。

3  编程实现

3.1  设备驱动初始化

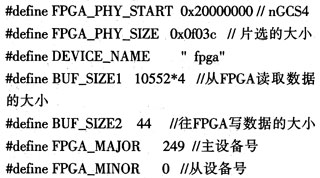

初始化模块在内核启动时主要负责初始化FPGA工作。其实现由module_init () 和module_exit ()两部分组成。其代码如下：



3.2  异步中断通知

在应用程序中，可用如下代码获得中断响应：

signal (SIGIO，test_handler)；／*test_handler为函数名字*／
fcntl(fa，F_SETOWN，getpid ())；
oflags=fcntl(fa，F_GETFL)；／*fd为打开设备返回值*／
fcntl (fd，F_SETFL，oflags∣FASYNC)；／*fd为打开设备返回值*／

应当注意的是，不是所有的设备都支持异步通知。应用程序常常假定异步能力只对socket和tty可用。

3.3  地址映射

在Linux设备驱动程序开发过程中，由于驱动程序操作的都是设备的虚拟地址，因此，要使驱动程序对虚拟地址的操作反映到正确的设备上，还需要通过内存管理单元MMU来将设备的虚拟地址映射到正确的物理地址上去，从而保证驱动程序对设备的虚拟地址的操作，也就是要对其相应的物理地址进行操作。使用内存映射的好处是处理大文件时，其速度明显快于标准文件I／O，这样无论读和写，都少了一次用户空间与内核空间之间的复制。在用户空间对FPGA设备的访问可通过内存映射来实现。FPGA可以看作是硬件连接在S3C2410微处理器的片选信号nGPCS4上的一段物理地址的寻址。因此，必须先把物理地址映射到虚拟地址空间，然后才能对该段地址进行读／写。通常用户可用如下代码关联FPGA的地址：

fpga_base=ioremap(FPGA_PHY_START，FPGA_PHY_SIZE)；

4  结束语

本文系统的介绍了ARM基于Linux平台下的FPGA的驱动开发方法，并通过开发用户程序，实现了数据的处理和传输，从而实现了FPGA在嵌入式领域的广泛应用。
