4 设计仿真结果

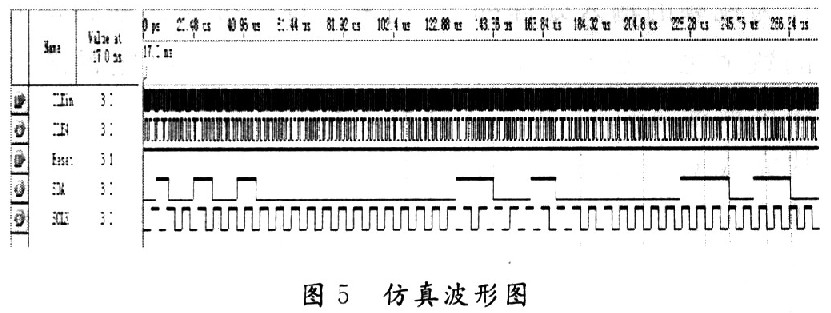

设计中利用QuartusⅡ集成环境采用VHDL语言实现了I2C总线对SAA7111中集成的symbol进行实验仿真。reset信号为外接复位信号,时钟信号根据需要外接所需频率时钟信号(clk),并根据要求对信号进行16分频作为进程激励信号(clkin)。对于上述初始化数据,仿真波形如图5所示仿真结果输出正确后,配置与电路设计相符的入/输出引脚。根据测试结果,该设计可以稳定可靠地对SAA7111进行参量控制,如果需要修改只需更换程序中参量,再次编译下载即可。
5 结语
该设计在视频采集处理系统中已得到应用,I2C总线接口数据采集正确、稳定,并且在实现过程中,占用资源少,仅为总资源的40 %。核心器件与图像数据采集芯片配合使用,节省核心处理芯片的通用I/O接口,使系统整体电路十分简洁、可靠性高、集成度高、接口方便等优点。
