(如果fIF信号位准太小时，DBM电路不会工作原理。在此根据二极管的特性，定为+3dBm。)

(调整得到3倍频的频率，输出位准为3~10dBm。DBM的局部振荡位准低的时候，变换损失会增大。)

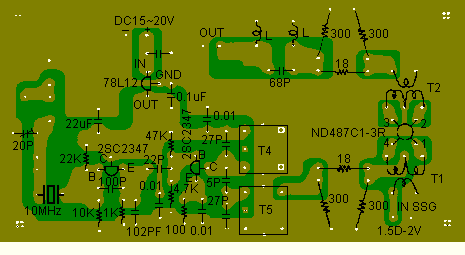

图13频率变换电路的印刷电路基板(将DBM部分的印刷电路铜箔图样用接地铜箔包围。在没有装设零件的部分，可以用来做为简易SSG的VXO电路用。)

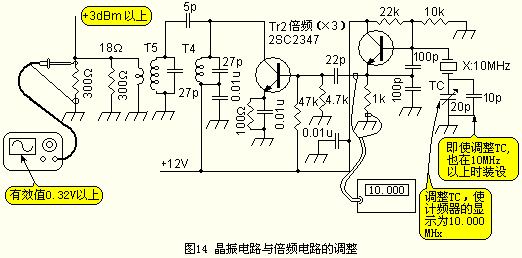

接着，使用示波器连接在B点(使用10：1的测试棒)，交互调整T4与T5，使3倍频的30MHz的波形为最大。为了使3倍频电路的谐振电路所产生的假像成分减少，使用2级的调谐电路。 调整后，B点的电功率为+3dBm(2mW，50Ω负载时的电压约0.32V)以上时，DBM的变换损失为5.5dB。B点的电功率为+3dBm以下时，代表变换损失有增加，但是，只要在-2dBm以上时，仍具有实用性。

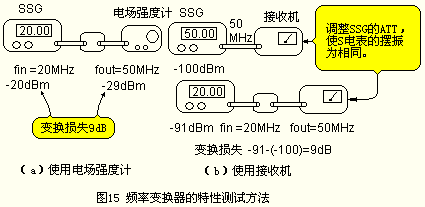

所制作的频率变换器的特性测试 频率变换器的特性可以如图15(a)所示，使用SSG与电场强度计测试其特性。图(b)所示的为使用SSG与50MHz的接收机做为测试的情形。

(如果没有电场强度计时，也可以如(b)所示，使用SSG与接收机，以及衰减器，便可以得到正确的变换损失值。)

▲变换损失与频率特性 频率变换器的变换损失为9dB。由于在输出端子3加有衰减度为3dB的电阻匹配器，因此，DBM本身的变换损失为6dB。 根据厂商的特性图，可以知道变换损失为5.5dB，仍然是在设计规格的变换损失10dB的范围内。频率特性可测试至200MHz，且可以得到完全的平坦特性。

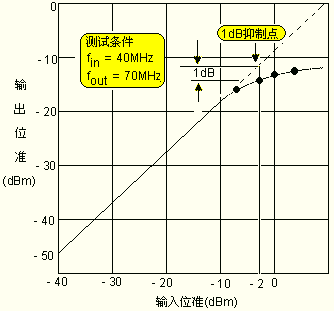

▲动态范围特性 图16所示的为输入位准(level)对输出位准的特性。根据此一数据，可以判断可以使用信号位准的最大值。 在DBM电路中可以使用的信号位准的最大值为如图所示，可以用1dB抑压点表示。此为输出发生饱和，使本来四输出的信号生位准会下降1dB而成为实际的输出。

图16所制作的频率变换器的输入：输出特性(由SSG所加在频率变换器上的信号位准为-5dBm以下时，不会发生失真。变换损失为9dB。) 由于发生1dB抑压点的输入信号位准为-2dBm，因此，频率变换器的最大输出信号位准为-11dBm。 最近，虽然由厂商所出售的二极管DBM单元的价格很低，但是，为了实际了解DBM电路的工作原理原理，自己制作也是有意义的。
