使用DBM设计的频率变换电路及制作第一部分
来源:本站整理  作者:佚名  2010-06-20 10:49:49



以下所举的试作例子为在最高频率为50MHz的标准信号产生器(Standard Signal Generator,简称为SSG)上,加上频率变换器,使其频率可以提高至80MHz的例子。

在乘算电路中使用DBM
频率变换的心脏部为乘算电路,在此使用双平衡混波器(Double Balanced Mixer,简称为DBM)。DBM电路做为频率变换的原理可以由实验证明。
图5所示的为频率变换器的方块图。

图5 实际的频率变换器的方块图
(在DBM电路的输出信号只有(fin+fiF)与(fin-fiF),将此经过通高频滤波器,便可以只取出(fin+fiF))

在DBM上有二个输入端子fin与fosc。fin为SSG的最高可以达50MHz的信号,fosc为将晶体振荡器的10MHz信号经过3倍频成为30MHz的信号。
如此,在DBM的输出会出现二个频率的和与差。也即是(fin+fosc)与(fin-fosc)[在fin<fosc时,成为(fosc-fin)]。经过高频滤波器后,便可以只取出其中的(fin+fosc)。
如此,频率变换器的输出频率fout便成为(fin+fosc)也即是SSG的频率fin可以提高fosc(在此为30MHz)。

所制作的频率变换器的设计规格
表1所示的为频率变换器的设计规格。输入出端子的阻抗定为50Ω,以便以与其它高频率机器连接。

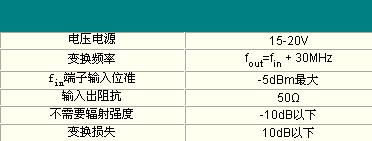

表1 所制作的频率变换器的规格
(此电路最重要的是不要有不必要的干扰信号出现;因此,规定不需要电波的强度为-l0dB以下。)

频率变换后的输出频率为fout=fin+fosc=fin+30MHz
因此,假设SSG的频率fin为2M~50MHz时,fout会成为32M~80MHz。
如果fosc=40MHz,则fout成为42M~90MHz,频率范围会太宽,因此,不加以考虑。
