使用DBM设计的频率变换电路及制作
来源:本站整理  作者:佚名  2010-06-20 10:49:47



DBM电路的设计

DBM电路的构造简单,在设计时要注意以下几点:

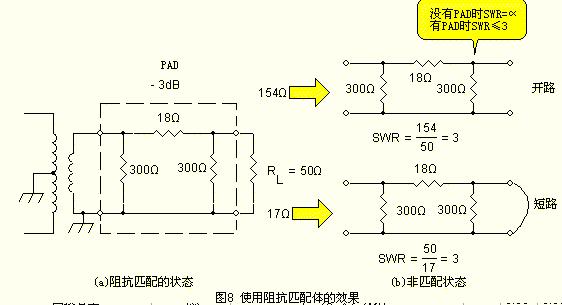

▲各输入出端子的阻抗要取得匹配 在此,使各输入出端子的阻抗设计为50Ω。如果没有取得匹配,发生反射波,会使DBM电路的平衡遭受破坏,且产生不必要的辐射干扰。 为了取得匹配,可以如图8所示,插入阻抗匹配体(pad),此虽然会使信号衰减约3dB,但是,如图(b)所示,即使在最壤的场合,SWR也为3以下,反射可以减为一半以下。

图8 使用阻抗匹配体的效果(使用此匹配用电阻,虽然会使信号衰减3dB,但是,可以减少不匹配的影响。

(使用此匹配用电阻,虽然会使信号衰减3dB,但是,可以减少不匹配的影响。)

▲要选用特性一致的高频二极管 最理想的二极管为顺方向电压为0V,实际上为不可能。因此,如果使用顺方向电压特性为一致的4个二极管,也可以使其工作原理接近理想。当然,最好是顺方向电压愈低,电极间电容量愈小。

ND487C1-3R管脚极性

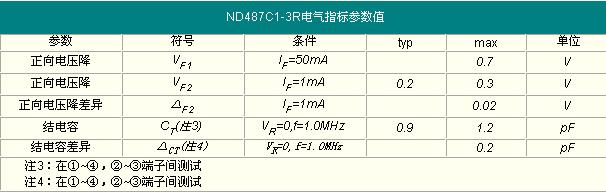

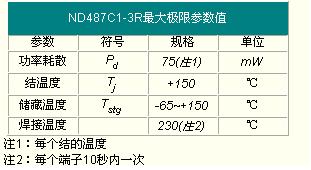

图9 Shottky Barrier Diode Quard ND487C1-3R的特性[取自日本电气公司之规格表](将4个特性为一致的二极管在内部连接)

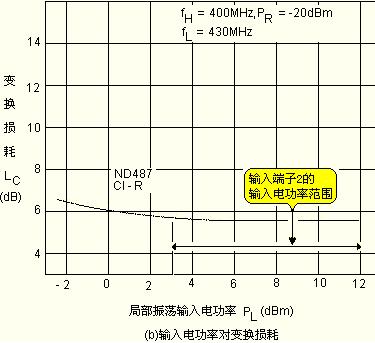

在此使用称为Shottky Barrier Diode Quard的ND487C1-3R(NEC)。图9所示的为其特性图。将特性为一致的4个二极管在内部连接,为DBM的专用品。 由特性图可以知道输入输入端子2的振荡器的输入电功率为+3dBm(约2mW)~l2dBm(约16mW)。此时的变换损失为5.5dB,再加上阻抗匹配体的损失3dB,总共有8.5dB的损失。 ▲DBM用变压器 变压器可使用环形铁芯(Toroidal Core)或使用电视UHF用的锰镉铁芯。在此使用图10所示的Amidon公司的环形铁芯FT37-#43,使用直径0.26mm的漆包线做3重的4圈卷绕,以作出1:2的变压器T1,T2。

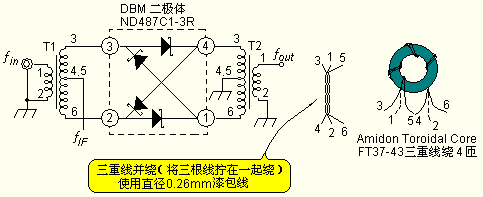

图10 DBM变压器的作法(使用漆包线做3重扭曲卷绕)

通高频滤波器的设计

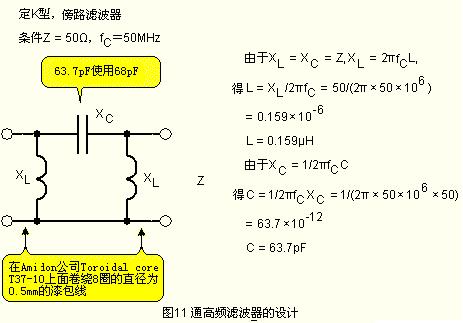

由DBM所输出的信号为(fin+fosc)与(fin-fosc),利用通高频滤波器可以只让(fin+fosc)通过,而将(fin-fosc)衰减。 图11所示的为通高频滤波器的设计式子与数据。称之为定K型滤波器,可以得到输入出阻抗为50Ω,截止频率为50MHz。

(由定K型滤波器的公式,可以计算出L,C值。由于电流值很小,因此不存在电流容量的问题。)

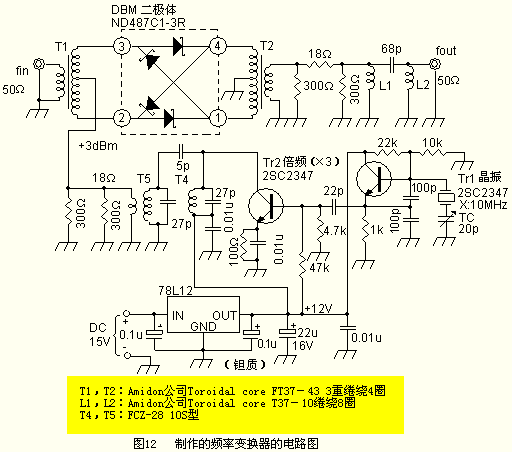

由图中的公式,可以得到线圈值为L=0.159μH 此可以在Toroidal coreT37-#10上,以直径0.5mm的漆包线卷绕8圈。由计算式,可以得到C=63.7pF,在此使用C=68pF。 频率变换器的制作与调整 频率变换器的全体构成如图12所示。图13为印刷电路基板。 在DBM部分为将接地图样扩广。将二极管ND487C1-3R与变压器T1,T2以最短距离连接。调整方法如下。首先,如图14所示,将计频器连接在振荡电路的晶体管Tr1射极,然后调整修整用电容20pF,使振荡频率成为10MHz。 如果将此一修整电容器调至最大,振荡频率也是10MHz以上时,则于基板的背面再并联10pF的电容。
