电路的功能

“由OP放大器构成的12DB/OCT低通滤波器”介绍的低通滤波器为保证获得0.707的Q值而造成各电容器的容量不一致，按计算的容量选取电容非常困难。本电路C1、C2的电容量相同，截止频率一旦确定，即可选取CO=C1=C2的合适值，然后反算RO所需的阻值。

另一方面，为了获得一定的Q值，使反馈放大器具有增益，但增益误差又会引起Q值的改变。

电路工作原理

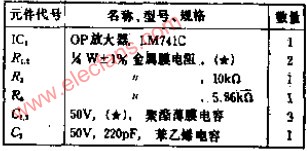

在本电路中，A=1时，A=0.5，与无源滤波器无区别。当A大于1时，Q=1/（3-A），12DB/OCT的巴特沃次滤波器Q=0.707，A可假定为：A=3-（I/Q）1.585，根据R4=R3（A-1），当R3=10K时，R4可取5.85K，用5.1K和750欧串联而成。

采用这种方式可具有A=1.585的通事增益，再用接在前级或后级的电路使其衰减为1/1.585。反馈电容C3的作用是抑制因OP放大器的输入电容C1产生的尖峰。

截止频率FL的设定虽然有一定的自由度，但是当FL=100KHZ时，若R0=10K，则CO≈160PF，OP放大器的输入电容C1或寄生电容就会产生影响，所以CO必须从计算值中减少5~10PF。另外，OP放大器可换成单增益宽带产品。
