电路的功能

这种电路一直被作为有源滤波器的基本电路使用，可作为各种解调电路的载波滤波器、传感器放大器滤除噪声用的低通滤波器以及简单的抗折迭滤波器使用。相当于缓冲放大器的A部分，以往都采用射极输出器等电压输出电路，这里使用OP放大器，可以减少直流漂移。

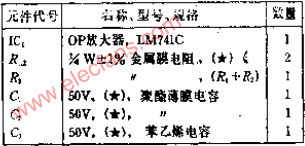

电路工作原理

12DB/OCT巴特沃次滤波器电路的Q值必须为0.707才能获得最平坦特性，并且对于C2来说，反馈电容C1应取大容量以保证达到规定的Q值。Q值由Q=√C1/C2/3公式计算。为了使Q=0.707，C1和C2必须建立C1=4Q2。C2=2C2的关系。计算实际参数时，按C1=2QXFL.RO，C2=1/2Q*2πFLRO计算，这样C1与C2不均衡，因此可以反过来验算Q值。

截止频率的选定虽然具有一定的自由度，但是RO的阻值过大，就会受OP放大器输入偏流的影响而产生失调，应计算I.RO，分析一下是否有问题，这里在反馈回路中加了R2以抵消输入偏流，如果选用FET输入OP放大器，输入偏流很小，只有数百微微安，可以去掉R3。C2的作用是抑制脉冲尖峰，基容量选用范围为22~51PF。
