巴特沃斯型滤波器的衰减速度比其他类型滤波器缓慢，但十分平坦，没有幅度变化，各方面要求也较低，设计简单，性能方面又没有明显的缺点，对构成滤波器的元件Q值要求很低，从而电感可以用漆包线自制；而且此滤波器在本设计中的选择性不是很高，主要针对二次谐波(214MHz)、三次谐波(321MHz)等谐波分量的滤除，以免干扰其他信号，综合考虑系统要求，本设计采用7阶型巴特沃斯型LPF。

    在设计巴特沃斯型LPF的情况下，就是以巴特沃斯型的归一化LPF设计数据为基准的滤波器，将它的截止频率和特征阻抗变换为待设计滤波器的相应值。其流程图10所示。

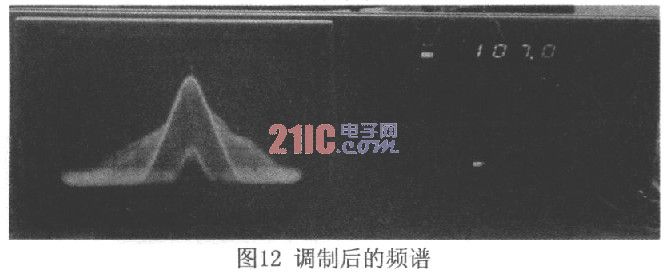

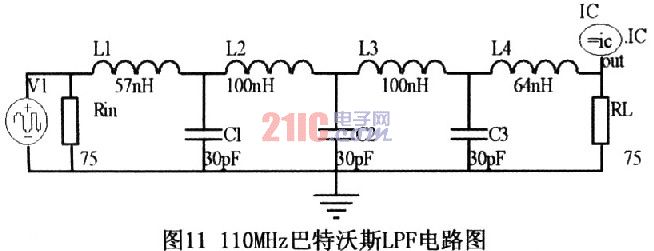

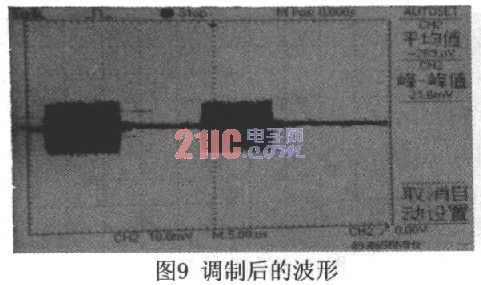

    根据理论计算以及网络分析仪上调试结果得出具体的滤波器参数如图11所示，电容采用封装为0603的瓷片电容，电感用漆包线手工绕制，其中φ为2mm，D为0．13mm。调制后的波形经滤波器后得到的信号波形如图12所示，中心频率为107MHz左右，2MHz带宽。
