2ASK数字频带传输系统设计
来源:本站整理  作者:佚名  2010-06-27 10:09:38



摘要:设计了以2ASK为调制方式的经济型数字频带传输系统;分析了系统组成,电路工作原理;详细阐述了系统各个模块的设计方案。实验结果验证了该设计具有稳定性和合理性。
关键词:二进制振幅键控;振荡;调制;滤波器

0 引言
    在现代数字通信系统中,频带传输系统的应用最为突出。将原始的数字基带信号,经过频谱搬移,变换为适合在频带上传输的频带信号,传输这个信号的系统就称为频带传输系统。在频带传输系统中,根据数字信号对载波不同参数的控制,形成不同的频带调制方法。幅移键控法(ASK)的载波幅度是随着调制信号而变化的,其最简单的形式是,载波数字形式的调制信号在控制下通断,此时又可称作开关键控法(OOK)。本设计中选择正弦波作为载波,用一个二进制基带信号对载波信号的振幅进行调制,载波在数字信号1或0的控制下通或断,在信号为l的状态载波接通,此时传输信道上有载波出现;在信号为0的状态下,载波被关断,此时传输信道上无载波传送,调制后的信号的频带宽度为二进制基带信号宽度的两倍,此调制称为二进制振幅键控信号(2ASK,Binary Amplitude Shift Keying)。

1 2ASK信号的算法
1.1 时域

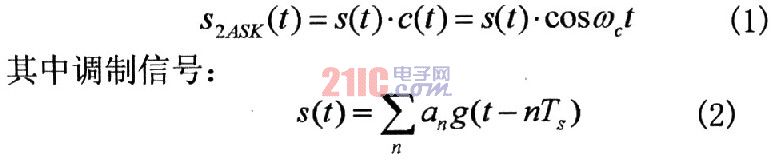

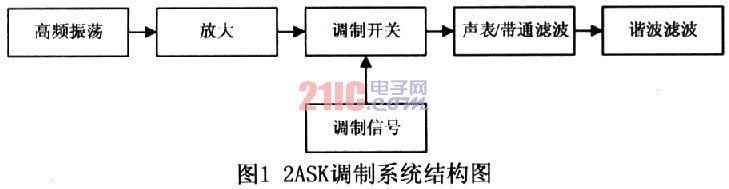

    式中an=1或0,g(t)为脉冲形状,Ts为码元间隔,载波c(t)=COSωct。当s(t)为矩形脉冲情况下,2ASK调制被称为开关键控OOK(on-off-key Control),OOK信号用载波的通断(有无)来表示基带“1”码或“0”,如图1所示。


1.2 频域
    设S(t)频谱为S(ω),S2AKS(t)频谱为:

    这说明,2ASK信号的频谱是将数字基带频谱中心搬移到载频处,带宽为基带带宽的两倍;又由可知,基带信号是由若干基本脉冲组成的,因而基带信号的带宽完全由基本脉冲带宽决定。2ASK信号的带宽取决于基带基本脉冲的带宽,是基本脉冲带宽的两倍。设矩形脉冲:

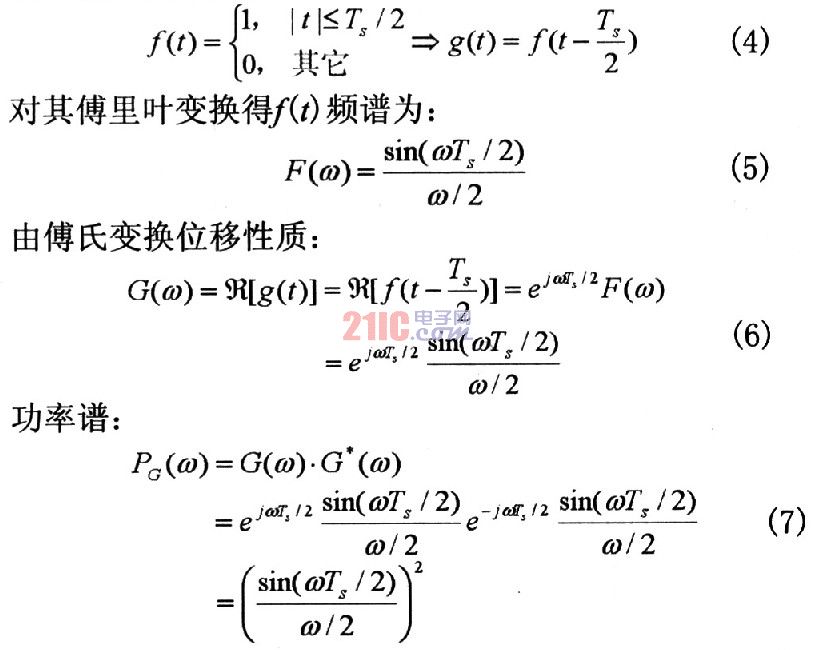

    由式(7)单个基本脉冲的功率谱如图2所示,其中码率Rs=1/Ts。

[1] [2] [3] [4]  下一页
