首先用 Q 表测量了这个球形调感线圈的 Q 值。

Q 表的电容器固定在 55 pf，测量的结果是：

最大电感：550 KHz  Q = 68
中间电感：745 KHz  Q = 60
最小电感：2770 KHz  Q = 30

Q 表的电容器固定在 80 pf，测量的结果是：

最大电感：478 KHz  Q = 77
中间电感：995 KHz  Q = 47
最小电感：2300 KHz  Q = 15

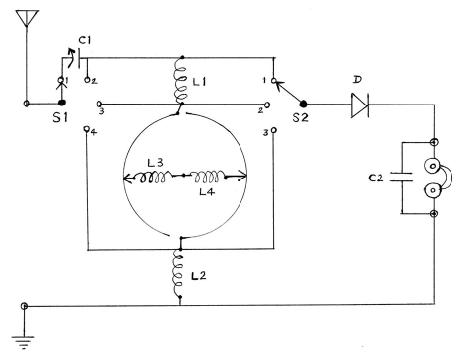

可见这种线圈的 Q 值并不高，尤其是内外两线圈反转，电感互相抵消的时候，Q 值更低。但是用它做矿石机调谐，可以不用可变电容器，线路更简单。下面是电路图。利用天线的分布电容（一般有数十到一百多 pf ）和线圈并联，组成电感调谐电路，连固定电容器也可以省掉。

C1：110 pf 空气式陶瓷绝缘半调整电容器，可以根据天线的实际情况选择适当数值的固定电容代替。
C2：250 pf 固定电容器
D： 检波二极管
L1 – L4： 可变电感线圈，由 4 个半球形线圈组成，最大电感 1188 µH，最小电感 50 µH。每个线圈用 22号纱包线绕 30 圈。（外圈直径 4.0 英寸，L1 - 外左半球，L2 - 外右半球。内圈直径 3.9 英寸，L3 - 内左半球，L4 - 内右半球）
S1： 单刀 10 掷小型旋转开关（只用 4 档）
S2： 单刀 10 掷小型旋转开关（只用 3 档）
耳机： 4500Ω DCM 耳机

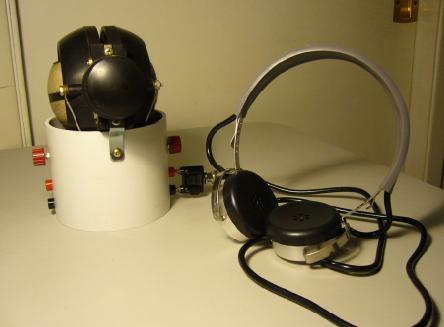

调感线圈固定在直径 4.5 英寸的高冲压苯乙烯排水管接头上，这种材料的接头具有比较低的介质损耗。开关和接线柱分布在排水管接头两侧。半调整电容器安装在后面，可以通过小孔用螺丝刀调节电容量，和天线匹配。

初步试听的结果：

接上我一向试机的天、地线，用高频信号发生器的输出线在天线上绕几圈，构成一个很小的交连电容输入高频调幅信号。S1 接第 1 档（即天线通过 C1 接线圈）检查可变电感线圈的谐振频率。C1 约用 70 pf 的时候，谐振频率范围是 530 - 2200 KHz，可以覆盖整个中波段。但是对于不同频率的几个电台，调整 S1 和 S2 至适当位置，可以得到更大的声音。

不接天、地线，天线只空悬在矿石机旁边，可以收到几个电台。
只接地线，声音相当大，选择性不错。
只接天线，调整 S1 和 S2，选择性不错，四、五个电台可以分隔清楚。声音比较大。
接天、地线，调整 C1、S1 和 S2，选择性不理想，中波低端和中间尚可。高端电台基本上听不到。强台声音很大。
