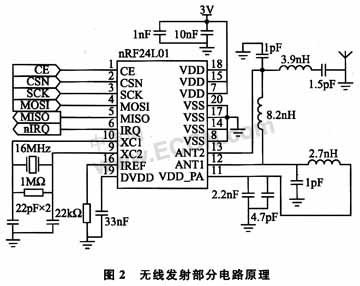

无线发射部分的电路原理如图2所示。



1.2  电源管理

手持系统对低功耗有较严格的要求。MSP430系列单片机有5种低功耗模式。在一定时问内无操作的情况下，可以使其进入某一种低功耗模式，这时的工作电流可以控制在十几μA以下。

对于外围器件，如光传感器和无线发射部分，设置了一个开关，在主控芯片进入低功耗模式之前先切断它们的电源，使系统的功耗进一步降低。而在有操作到来的时候，主控芯片从低功耗模式返回到活跃模式，首先将外围器件的电源开关打开，这样可以保证系统正常工作。低功耗电源控制电路如图3所示。开关由一个PNP型的晶体管构成，基极作为控制信号的输入，发射极为电压输入，集电极为电压输出。控制信号的电平变化可以控制线路上电源的通断。



1.3  光传感器部分

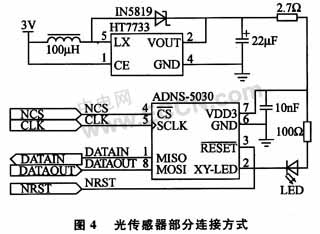

光传感器ADNS-5030用于鼠标的定位。ADNS-5030的正常工作电压为3.3 V，在光传感器的设计中需要将电池供电输出的3.0 V电压转换成其所需要的3.3 V电压。电路采用HT7733 芯片来完成电压的转换。ADNS-5030通过SPI总线与主控芯片进行数据通信，其连接方式如图4所示。



1.4  按键与键盘

多功能无线鼠标的按键与普通鼠标的按键功能基本相同，只是将普通鼠标的滚轮(wheel)改成了上下键的设计。这两种设计的功能是相同的。

键盘用于阿拉伯数字、字母以及各种功能键的输入。采用矩阵式的手机键盘，节省了主控芯片的I／O口资源。

2  软件部分设计

2.1  通用I／O模拟SPI接口

无线发射芯片nRF24L01和光传感器ADNS-5030均是采用SPI总线与主控芯片进行数据交换的。出于成本考虑，本设计所选用的主控芯片MSP430F413内部没有SPI总线接口，因此，需要用通用I／O口来模拟SPI接口。

用通用I／O口来模拟SPI串行接口，必须严格遵守器件SPI的总线时序。ADNS-5030的SPI总线时序有几个需要注意的地方：一是SPI总线的串行时钟频率应小于1 MHz，若SPI总线的时钟频率过高，器件无法在短时间内作出响应，相应的操作也就无法完成；二是ADNS-5030对SPI总线上的时钟信号要求50％的占空比，这种要求并不是针对所有器件的，但对具体提出这种要求的个例，就必须遵循了(实验证明这个结论是正确的，笔者通过在程序中加空指令的方式来填补空缺，使其占空比达到器件的要求)；三是SPI总线操作中有许多必要的延时，如读操作中写地址和读数据之间需要4μs的延时，程序中若无该延时，就不能执行正常的读写操作。
