地海杂波是地表平面，海平面反射的雷达回波，由于受到风力，环境湿度等多种自然因素的影响，地海杂波信号变化复杂，信号强。它的存在严重干扰了雷达对地面，海面目标的检测性能。为了提高雷达的检测性能，要采用地海杂波测试控制平台来实现对地海杂波的检测。这样可以有效检测地海杂波信号，从而掌握各种条件下地海杂波的分部，以便消除或者减小杂波的影响。该测试平台由天线，天线座以及伺
服控制系统3部分组成。

1 椭圆波束偏置抛物面天线设计
1．1 天线参数设计

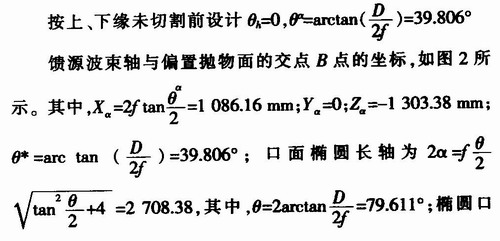

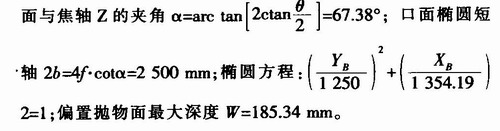

    在该系统中的天线部分使用偏置抛物面天线。偏置抛物面天线是指利用常规抛物面天线在其焦轴上(或下)半空间的一部分为天线主反射面的天线，如图1所示。图1中：V是抛物面的顶点，F是抛物面的焦点，V到F是抛物面的焦距，用f表示，h是静距，θh是静距角，θo=θh+θα是偏置角，θα是馈源对偏置抛物面的半照射角，XOZ平面是偏置抛物面的对称平面，YOZ平面是其非对称平面。

    根据实际地海杂波信号情况，天线使用频率带宽为14．93％，馈源对偏置抛物面的照射角为79．6°。可以采用的馈源有波纹喇叭和多模喇叭，由于L波段频率低，波长224mm，若采用波纹喇叭则尺寸和重量过大，因此采用多模喇叭。多模喇叭的双极化馈电长度为200 mm，多模传输段长1 1993 mm，总长1 400 mm。天线方位半功率角为6．3°；俯仰半功率角为7．8°；增益G=27．4 dB。
1．2 天线干扰因素
    天线在工作过程中，存在有干扰。收、发天线并排紧靠一起，辐射耦合不仅存在于两天线之间，在设备的机壳，机壳的孔洞，传输线及元件之间都可能存在，综合起来主要有3种不同的干扰途径：1)收、发天线之间的辐射干扰；2)元件或机壳间的辐射干扰；3)传输线之间的辐射干扰。除此之外，周边反射体的干扰也会影响天线的性能。但是天线之间的辐射干扰是主要干扰途径。
    天线之间的近场耦合计算是一个比较复杂的电磁场问题，因此本文只做定性的分析。假设两天线彼此位于远场区，即天线间距，两个天线的最大口径为2．5 m，中心频率波长为0．224 m；通过计算得到天线间距为58 m，在实际工程中，两个天线之间的距离是不可能达到58 m的，由于天线的旋转半径为3 m，两天线中心距离6 m，即两天线处于近场区，天线的馈源对另一天线的干扰将起到明显作用，隔离这项干扰最有效的办法是在天线周边加上导电围边，当围边的高度为波长的5．3倍时，天线远旁瓣可降低13 dB，两天线的隔离可达到80 dB左右，围边的实际高度为1．2 m。
