使用GEO 卫星组网的某应用系统中，卫星信号的收发采用13 m 桁架式天线，以步进方式跟踪卫星。由于GEO 卫星轨道倾角较小(理论值为0) ，实际工作中定期通过南北保持将倾角控制在较小范围内，因而桁架式天线能够正常跟踪卫星。当GEO 卫星进入寿命末期，星上燃料不足，为节省燃料，卫星停止南北保持控制，导致卫星轨道倾角不断变大，步进跟踪模式无法正常跟踪卫星，导致系统部分重要参数不能满足系统设计指标，影响系统提供正常服务。

　　1 　步进跟踪方式

　　步进跟踪是桁架式天线跟踪卫星的方式，该方式基于GEO 卫星遥测信号中的AGC 电平来判断天线是否对准卫星。当遥测数据的AGC 电平低于设定值时，天线以步进方式向上下左右4 个方向调整天线指向，并监测AGC 电平是否达到峰值，若到达峰值，说*线已对准卫星。

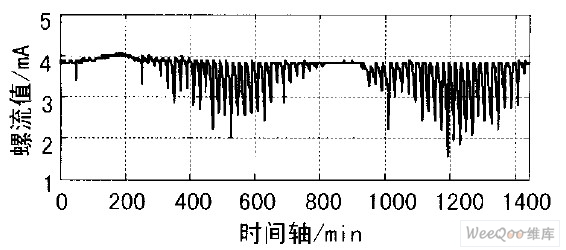

　　卫星转发器出站通道螺旋极电流是判断天线是否对准卫星，以及卫星出站信号波束覆盖范围内信号质量的一个重要参数，当天线准确对准卫星时，螺流值保持稳定。随着GEO 卫星轨道倾角的进一步变大，天线每次调整时都会导致螺流的大幅度波动，图1 是天线步进跟踪模式下卫星倾角变大后螺流一天的变化情况。



图1 　步进跟踪方式下卫星通道螺流变化图

　　2 　程序跟踪方式

　　针对步进跟踪模式存在的不足，提出了一种程序控制天线跟踪卫星的方法，称之为程序跟踪方法。

　　该方法利用卫星星历中卫星位置信息解算天线的指向，即方位角和俯仰角，并以指令的形式驱动天线控制单元(OCU) 控制天线跟踪卫星。

　　该方法采用轨道反推法，根据卫星星历精确计算地面天线指向，在实现过程中有其中2 个关键问题需要研究解决，分别是天线指向的计算、控制天线跟踪卫星的策略。

　　系统采用地球同步轨道卫星，所以首先考虑使用地球同步轨道卫星地面天线计算公式来计算地面天线指向。在天线指向计算过程中，已知量是卫星星历数据中卫星的位置和天线所在地面的经度和纬度。

　　已知量: ①卫星星历数据中卫星X 位置信息、卫星Y位置信息和卫星Z 位置信息3 个参数; ②系统地面天线地面位置经度和位置纬度。

　　(1) 解算卫星经度

　　卫星星下点经度：

　　(2) 解算地面天线指向

　　对准静止卫星时地面站天线主波束的方位角和俯仰角的计算公式推导:设地面站A 的经纬度为φ1和θ1 ，静止卫星S 的星下点S′的经纬度为φ2和θ2 。

　　φ= φ2 - φ1为星下点S′对地球站A 的经度差。RE为地球半径(6 378 km) ; hE 为卫星离地面的高度;α为地球站A 与星下点S′在地球面上的大圆弧所对的地心角。
