1、IPTV业务要求

　　IPTV业务对接入网络提出了以下要求：

　　●高的网络带宽和用户线路可用带宽;

　　●支持QoS，提供视频流的带宽保证和优先级调度机制，保证视频流的分发;

　　●接入网设备需支持组播，对用户组播请求的快速处理;

　　●支持多业务、终端接入和管理;

　　●用户接入认证，用户组播权限管理;

　　●网络的高可靠性、组网冗余。

　　2、多边缘模式支持IPTV业务

　　适合多业务发展的多边缘模式能更好地支持IPTV业务对网络的需求，如图1所示。在多边缘模式下：高速上网业务由一个IP边缘接入、BRAS控制;IPTV业务通过另外的IP边缘指向中间件平台;VoIP业务等其他业务通过另外的IP边缘指向软交换或相关的平台;组播复制和用户控制在DSLAM完成;高速上网业务采用PPPoE认证，充分保护现网投资;IPTV/NGN业务网络层认证通过DHCP Option 82完成。由多条ATM PVC或/和多个Ethernet VLAN分别承载不同的业务，即在接入层从逻辑上对业务进行区分承载。目前，欧洲运营商以及部分国内运营商已经在部署该种业务模式的网络上承载IPTV业务。多边缘是一种基于多业务承载的网络架构，能够平滑升级承载各类业务，以保护现有投资。

　　3、接入网中的业务分离技术

　　在多边缘架构下，如何在接入网完成对用户各种业务数据的分离，对接入设备DSLAM提出了新的要求。目前在接入设备中有多PVC和单PVC两种方案。

　　(1)多PVC方案

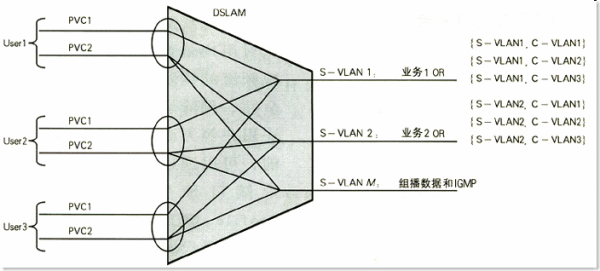

　　多PVC方案如图2所示。此方案中，接入设备DSLAM的每个端口应支持多PVC方式。不同用户终端发送的untag数据业务流分别采用不同的PVC承载;应支持PVC到VLAN的映射，不同PVC的业务流被分别映射到不同的业务VLAN，对应于图2中的S-VLAN1和S-VLAN2;在VLAN Stacking应用模式下，S-VLAN用于标识业务，C-VLAN用于标识用户。DSLAM完成PVC到VLAN的映射。不同VC的业务流分别映射到不同的S-VLAN，对应图2中的S-VLAN1和S-VLAN2;不同用户的业务流采用不同的C-VLAN标识，对应图的C-VLAN1、C-VLAN2和C-VLAN3。

　　多PVC方案示意

　　(2)单PVC方案

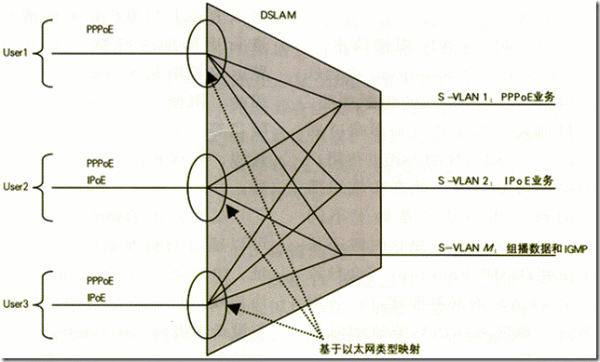

　　单PVC方案示意如图3所示。在该方案中，接入设备DSLAM应支持每个DSL端口采用单PVC(或无PVC的包接口)承载不同的业务;DSLAM根据报文的以太网类型将PPPoE和IPoE报文映射到不同的业务VLAN，对应图3的S-VLAN1和S-VLAN2(N:1映射，即不同用户的相同业务映射到同一业务VLAN)。除根据数据包的以太网类型区分单PVC上的业务数据外，DSLAM设备还可根据VLAN Tag来区分业务，但这对用户驻地设备(CPE)提出了更高的要求。

　　单PVC方案示意
